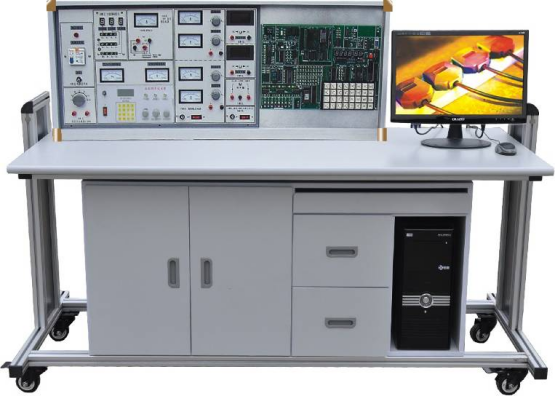

MYMD-09模電數電高頻電路實驗室成套設備

模電數電高頻電路實驗室成套設備-含有配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀。適合大中院校及中職學校的數字電路、模擬電子技術實驗線路、高頻電路的教學和實驗。設備做到一機多用，大大節省實驗室，節省管理人員，節省資金。是學校一步到位，上規模、上檔次的理想選擇。
二、設備功能與結構:
（一）實驗臺部分：
1、電源：
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
  A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
  B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
  C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
  D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器：
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、單次脈源：每撥一次鈕子開關可輸出一對正負脈沖。
4、七段譯碼器及對應譯碼顯示數碼管。
5、高頻電路實驗系統：由5路過流保護，自動恢復工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。
7、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。
（二）學生實驗桌:一桌為二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個柜，柜中存放元器件、貯存板，桌子中間為抽屜放置工具、萬用表、導線等。桌面尺寸:160×68cm。
三、器材配備（以24座為例，詳見發貨清單） 12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:雙蹤示波器（20MHZ以上），高頻毫伏表（20MHZ以上），滑線變阻器，掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
五、實驗項目：
（一）模電、數電部分：能完成“模擬、數字電子電路實驗室成套設備”的實驗項目。
（二）高頻電路部分：
1、調諧放大電路
2、通頻帶擴展電路
3、LC振蕩器電路
4、石英晶體振蕩器電路
5、諧振功率放大電路
6、丙類高頻功率放大電路
7、幅度調制電路
8、幅度解調電路
9、分立元件組成的頻率調制與解調電路
10、集成電路組成的頻率調制器
11、集成電路組成的壓控振蕩器及鎖相環電路
12、波形變換電路
六、實元件清單（每臺）：

元件名稱	型號	數量	備注	元件名稱	型號	數量	備注
電阻	4Ω	1	2W	電阻	30K	1	1/8W
電阻	5.1Ω	2	2W	電阻	36K	1	/8W
電阻	8Ω	1	2W	電阻	39K	1	1/8W
電阻	10Ω	1	2W	電阻	47K	1	1/8W
電阻	16Ω	1	2W	電阻	51K	1	1/8W
電阻	20Ω	1	1W	電阻	68K	1	1/8W
電阻	30Ω	1	1W	電阻	100K	2	1/8W
電阻	51Ω	2	1W	電阻	150K	1	1/8W
電阻	75Ω	1	1W	電阻	200K	2	1/8W
電阻	100Ω	2	1/8W	電阻	300K	1	1/8W
電阻	120Ω	1	1/8W	電阻	470K	1	1/8W
電阻	150Ω	1	1/8W	電阻	510K	1	1/8W
電阻	200Ω	1	1/8W	電阻	1M	1	1/8W
電阻	240Ω	1	1/8W	電位器	470Ω	1	1/2W
電阻	300Ω	2	1/8W	電位器	1K	2	1/2W
電阻	330Ω	1	1/8W	電位器	4.7K	1	1/2W
電阻	470Ω	1	1/8W	電位器	10K	1	1/2W
電阻	510Ω	2	1/8W	電位器	47K	1	1/2W
電阻	620Ω	1	1/8W	電位器	100K	1	1/2W
電阻	650Ω	1	1/8W	電位器	470K	2	1/2W
電阻	1K	2	1/8W	電位器	1M	1	1/2W
電阻	1.5K	1	1/8W	電解電容	0.1UF	1	16V
電阻	2K	2	1/8W	電解電容	4.7UF	1	16V
電阻	2.4K	2	1/8W	電解電容	10UF	3	16V
電阻	2.7K	1	1/8W	電解電容	33UF	1	16V
電阻	3K	2	1/8W	電解電容	47UF	2	25V
電阻	3.3K	1	1/8W	電解電容	100UF	3	35V
電阻	3.9K	1	1/8W	電解電容	220UF	1	35V
電阻	4.3K	1	1/8W	電解電容	470UF	1	35V
電阻	4.7K	2	1/8W	瓷片電容	300P	1	63V
電阻	5.1K	3	1/8W	瓷片電容	1000P	2	63V
電阻	6.8K	2	1/8W	瓷片電容	4700P	1	63V
電阻	7.5K	1	1/8W	瓷片電容	0.01UF	3	63V
電阻	9.1K	1	1/8W	瓷片電容	0.1UF	2	63V
電阻	10K	5	1/8W	瓷片電容	0.47UF	1	63V
電阻	13K	2	1/8W	瓷片電容	1UF	1	250V
電阻	15K	1	1/8W	瓷片電容	2UF	1	250V
電阻	20K	2	1/8W	音頻輸入變壓器		1
TTL觸發器	74LS74	2		音頻輸出變壓器		1
TTL異或門	74LS86	1		變壓器	220/6V.6V.24V	1	8W
JK觸發器	74LS112	1		電感	8Ω	1
緩沖器	74LS125	1		電感	390UH	1
譯碼器	74LS138	2		二極管	4007	4
數據選擇器	74LS153	1		二極管	2AP9	1
計數器	74LS160	2		發 光二極管		2
計數器	74LS161	1		穩 壓二極管	2CW54	2
D觸發器	74LS175	1		穩 壓二極管	2CW76	1
加減計數器	74LS192	2		光敏二極管		1
移位寄存器	74LS194	1		晶振	10M	1
計數器	74LS196	3		場效應管	3DJ6	1
CMOS與非門	CD4011	1		單結管	BT33	1
實驗板1	G1	1		晶閘管	KP1	1
實驗板2	G2	1		三極管	3DG6	2
實驗板3	G3	1		三極管	3DG12	2
實驗板4	G4	1		三極管	3AX31	1
實驗板5	G5	1		三極管	3DA1	1
高頻電路實驗學習機	TPE﹣GP2	1		三端穩 壓	7805	1
萬用表	MF47	1		指示燈(信號燈)		1	12V
數字萬用表	DT890B+	1		開關		2
尖嘴鉗		1		喇叭	8Ω/0.2W	1
電烙鐵		2		繼電器	6V	1
烙鐵架		2		直流電表	±100UA	1
螺絲刀		3		直流表	1000UA	1
剝線鉗		1		直流電表	10MA	1
連接線		若干		電平開關和邏輯電平指示		2	16位
實驗臺		1臺		集成座	14腳	4
實驗桌		1張		集成座	16腳	2
凳子		2張		集成座	28腳	1
防腐皮		1塊		集成運放	UA741	2
TTL集電極開路與非門	74LS03	1		定時器	NE555	1
TTL非門	74LS04	1		功率放大器	LA4101	1
TTL與門	74LS08	1		數模轉換器	DAC0832	1
TTL三輸入與門	74LS11	2		模數轉換器	ADC0809	1
TTL四輸入與非門	74LS20	1		TTL與非門	74LS00	1
TTL或門	74LS32	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查模電數電高頻電路實驗室成套設備的貨品外觀，核實模電數電高頻電路實驗室成套設備的數量及配件，拒收處于受損狀態的模電數電高頻電路實驗室成套設備；
2、設備質保：茂育將為各采購單位提供模電數電高頻電路實驗室成套設備置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因導致的模電數電高頻電路實驗室成套設備選型錯誤或模電數電高頻電路實驗室成套設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對模電數電高頻電路實驗室成套設備的發貨期為參考值，如您需要了解模電數電高頻電路實驗室成套設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對模電數電高頻電路實驗室成套設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關模電數電高頻電路實驗室成套設備的技術咨詢。
