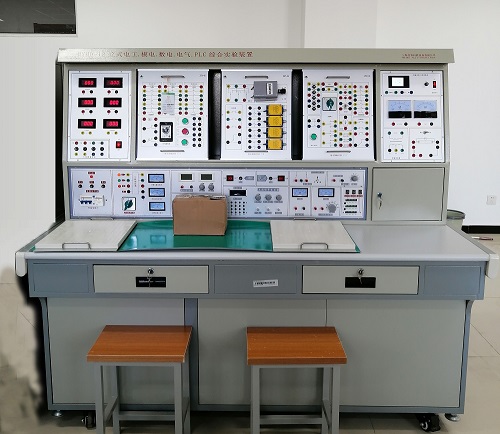

MYMD-12立式電工模電數電電氣PLC單片機綜合實驗裝置

立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置適用于高等院校中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制設備等教學課程和實驗。
二、實驗裝置功能：
1、電源及參數:
1.1輸入電源:三相四線電源，輸入時指示燈亮
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
  A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
  B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
  C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
  D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10^－2，負載穩定度<10^－2，紋波電壓: <5mV。
  E組:單相交流市電輸出，供用戶自備設備使用。
2、函數信號發生器:
2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
2.4方波響應:前沿/后沿≤100nS（開路）
2.5最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
2.6直流偏置(開路)：±l0V
2.7輸出阻抗Z：Z0=50Ω±5Ω
2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
2.9壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大于l00:1。
2.10輸出衰減:20dB　40dB　60dB
3、頻率計數器:
3.1測頻范圍:lHz～l00MHz。
3.2閘門時間:0.01S、0.1S、1S、10S
3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
4、單次脈沖:每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30MA
9、實驗屏：
1）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
3）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
4）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
5）外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
6）外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
7）四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
8）指針式功率因數表：外測實驗電路功率因數，2.5級。
9）指針式±100uA電流表，1.5級，外測。
10）指針10mA電流表，1.5級，外測。
11）實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
12）日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
13）實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。
10、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。一臺二座，規格：160×70×172cm。
11、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器, 日光燈實驗電路、功率因數表等, 中部為實驗時放置掛箱。
12、實驗臺：由電源、信號源、安全保護裝置構成。
13、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
14、實驗?zāi)K掛箱： 01 電流源電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。02 由常用分立元件，RC選頻網絡測定單元組成。 03 三相負載 04 繼電控制一單元05 繼電控制二單元 06數電、模電九孔萬能實驗插板一、二單元
三、器材配備(每臺/2座)：1臺180W三相電動機，1只MF500萬用表，1只數字萬用表，1套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
四、用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器。
五、立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置實驗項目：

電工部分
1、常用電工儀表的使用 2、線性元件與非線性元件的伏安特性 3、直流電路電壓與電位的研究 4、基爾霍夫定律的驗證 5、迭加原理與互易定理的驗證 6、代文寧定理與諾頓定理的驗證 7、電壓源與電流源的等效變換 8、受控源的研究 9、一階電路的響應 10、二階電路的響應 11、研究LC元件在直流電路和交流電路中的特性 12、交流電路參數的測量 13、正弦交流電路RLC元件的特性 14、RL及RC串聯電路實驗	15、RLC串聯諧振電路 16、日光燈電路連接 17、改善功率因數實驗 18、互感的測量 19、三相電路及功率的測量 20、R-C選頻網絡實驗 21、二端口網絡的研究 22、單相變壓器實驗 23、三相異步電動機的使用與起動 24、三相異步電動機的正、反轉 25、三相異步電動機的Y-?起動 26、三相異步電動機的順序控制 27、三相異步電動機的能耗制動
模擬部分
l·電壓負反饋偏置電路 2·分壓式電流負反饋偏置電路 3·用二極管穩定工作點 4·共基極放大電路 5·共集電極放大電路 6·共源極基本放大電路 7·場效應管共漏極電路 8·場效應管共柵極電路 9·單管阻容放大電路 10·變壓器耦合放大電路 11·甲類功率放大電路 12·串聯電流負反饋電路 13·串聯電壓負反饋電路 14·并聯電壓負反饋電路 15·并聯電流負反饋電路 16·共基共射極放大電路 17·自舉射極輸出電路 18·NPN一PNP直接耦合放大電路 19·用負反饋消除自激振蕩 20·晶體管開關作用 21·變壓器反饋式振蕩電路 22·電容三點式振蕩電路 23·電感三點式振蕩電路 24·差動放大電路的基本形式 25·長尾式差動放大電路 26·雙電源長尾式差動放大電路 27·運放用作交流比例放大 28·反相輸入保護措施 29·同相輸入保護措施 30·電源極性錯接的保護 31·RC高通電路 32·利用三極管來保護器件 33·差動輸入運算電路 34·快速積分電路 35·模擬一階微分方程電路	36·模擬二階微分方程電路 37·基本對數運算電路　 38·實用微分電路　　　 39·反對數放大基本電路 40·簡單的過零比較電路 41·利用二級管作為上限檢測幅度選擇電路 42·下限幅度選擇電路 43·RC無源網絡的低通濾波電路 44·同相輸入一階低通濾波電路 45·反相輸入一階低通濾波電路 46·簡單的二階RC濾波電路 47·典型二階RC有源低通濾波電路 48·典型二階高通有源濾波電路 49·基本帶通濾波電路 50·典型帶通濾波電路 51·矩型波振蕩電路 52·寬度可調的矩形波發生器 53·幅頻可調的鋸齒波發生器 54·單相半波整流電路 55·單相全波整流電路 56·電容濾波電路 57·電容濾波帶電阻負載 58·RC濾波電路 59·基本LC濾波電路 60·二倍壓整流電路 61·三倍壓整流電路 62·基本穩壓電路 63·基本調整管穩壓電路 64·具有放大環節的穩壓電路 65·單相半波可控硅整流 66·電子調壓電路 67·電子催眠器一一趣味性實驗一 68·電子門鈴電路一一趣味性實驗二 69·電子報警電路一一趣味性實驗三
數字部分
l·TTL集成邏輯門的參數測試 2·CM0S邏輯門的參數測試 3·TTL集成電極開路門與三態輸出門的應用 4·與、非、或、與非門電路實驗 5·半加器電路實驗 6·全加器電路實驗 7·RS觸發器實驗 8·D觸發器實驗 9·JK觸發器實驗 10·T觸發器實驗 11·JK型觸發器轉換成D觸發器 12·D型觸發器轉換成JK觸發器 13·計數器實驗 14·MSI移位寄存器及其應用 15·譯碼器及其變換方式	16·MSI數據選擇器及邏輯設計 17·微分型單穩態電路 18·環形多諧振蕩器 19·利用門電路構成編碼器分配器、選擇器 20·組合電路的設計之一——編碼轉換 21·組合電路的設計之二——顯示電路 22·同步時序電路的設計 23·計算機時序電路的設計 24·集成定時器測試及應用 25·CM0S集成A/D、D/A轉換電路實驗 26·二極管非門、或非門電路 27·三極管非門、與非門、或非門電路 28·異步十進制減法計數器 29·異步十進制加法計數器 30·綜合能力培訓實驗一一電子秒表
PLC可編程控制部分：
1．與、或、非邏輯功能實驗 2．定時器、計數器功能實驗 3．跳轉、分支功能實驗 4．移位寄存器實驗 5．?dāng)?shù)據處理功能實驗 6．微分、位操作實驗 7．交通信號燈PLC自動控制實驗 8．?dāng)嚢杵鞯腜LC自動控制實驗 9．LED數碼官顯示PLC自動控制實驗（實物） 10．四層電梯的PLC自動控制實驗（實物） 11．加工中心刀具庫選擇控制實驗（實物）	12．藝術彩燈造型的PLC控制實驗 13．電機的自動控制實驗 （實物） 14．步進電機的PLC控制（實物） 15．模擬電視發射塔實驗實驗 16．自動送料裝車系統控制實驗 17．自動售貨機實驗 18．自動成型實驗 19．水塔自動供水控制系統實驗 20．郵件自動分揀實驗 21．自動洗衣機控制系統模擬實驗 22．電鍍過程控制實驗

友情提示：

1、設備驗收：各采購單位收貨時請檢查立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置的貨品外觀，核實立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置的數量及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌牧⑹诫姽?模電.數電.電氣.PLC.單片機綜合實驗裝置選型錯誤或立式電工.模電.數電.電氣控制.PLC.單片機綜合實驗裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置的發貨期為參考值，如您需要了解立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關立式電工.模電.數電.電氣.PLC.單片機綜合實驗裝置的技術咨詢。
