MYN-236A 光機電一體化控制實訓裝置
一、光機電一體化控制實訓裝置-最大特點是它的綜合性和系統性，集機械技術、微電子技術、電工電子技術、傳感測試技術、接口技術、信息變換技術、網絡通信技術等多種技術有機地結合，并綜合應用到生產設備中；而系統性指的是，生產線的傳感檢測、傳輸與處理、控制、執行與驅動等機構在微處理單元的控制下協調有序地工作，有機地融合在一起。可編程序控制器（PLC）以其高抗干擾能力、高可靠性、高性能價格比且編程簡單而廣泛地應用在現代化的自動生產設備中，擔負著生產線的大腦——微處理單元的角色。因此，培養掌握機電一體化技術，掌握PLC技術及PLC網絡技術的技術人材是當務之急。
二、主要技術性能：
1、實驗桌：采用鋁合金型材制成，該實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
2、外形尺寸：長×寬×高=1500mm×800mm×840mm;
3、交流電源：三相AC380V±10% 50Hz：
4、工作溫度： -10℃～40℃； 環境濕度：≤90%（25℃）；
5、整機消耗功率：≤1.5KW;
6、 氣源工作壓力：最小0.6Mbar，最大0.8Mbar。
7、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、實訓項目：
考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，可以完成以下工作任務：
1、氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
氣動方向控制回路的安裝
氣動速度控制回路的安裝
擺動控制回路的安裝
氣動順序控制回路的安裝
氣動機械手裝置的安裝
氣動系統安裝與調試；
2、光機電一體化控制實訓裝置電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
電動機正反轉控制電路的連接與控制程序編寫
電動機調速控制電路的連接與控制程序編寫
氣動方向控制程序編寫
氣動順序動作控制程序編寫
氣動機械手控制程序編寫
皮帶輸送機控制程序編寫
機電一體化設備控制程序編寫
自動生產線控制程序編寫
3、機電設備安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
傳動裝置同軸度的調整
皮帶輸送機的安裝與調整
搬運機械手設備安裝與調試
物件分揀設備的安裝與調試
送料設備的安裝與調試
自動生產線設備安裝與調試
4、自動控制系統安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
多種傳感器的安裝與調試
機械手的自動控制
皮帶輸送機的自動控制
機電一體化設備的自動控制
PLC控制系統的安裝與調試
自動生產線的安裝與調試
5、用于考核或技能競賽，可考察的職業能力：
機械構件的裝配與調整能力
機電設備的安裝與調試能力
電路安裝能力
氣動系統的安裝與調試能力
機電一體化設備的控制程序的編寫能力
自動控制系統的安裝與調試能力
四、實訓裝置特點：
該實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
|
序號 |
名稱 |
型號/規格 |
單位 |
數量 |
|
1 |
三菱LC主機 |
FX2N-48MR |
臺 |
1 |
|
三菱變頻器 |
E740 0.4KW (三相輸入) |
臺 |
1 |
|
觸摸屏與PLC通信線纜 |
SC-09 |
條 |
1 |
五、實訓裝置配置
|
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
單位 |
備注 |
|
1 |
實訓桌 |
1510×810×840 mm |
1 |
張 |
|
|
2 |
觸摸屏模塊 |
MT6056IV |
1 |
塊 |
|
|
3 |
PLC模塊 |
FX2N-48MR |
1 |
臺 |
|
|
4 |
變頻器模塊 |
E740 0.4KW (三相輸入) |
1 |
臺 |
|
5 |
電源模塊 |
三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個； |
1 |
塊 |
|
|
6 |
按鈕模塊 |
24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； |
1 |
套 |
|
|
7 |
物料傳送機部件 |

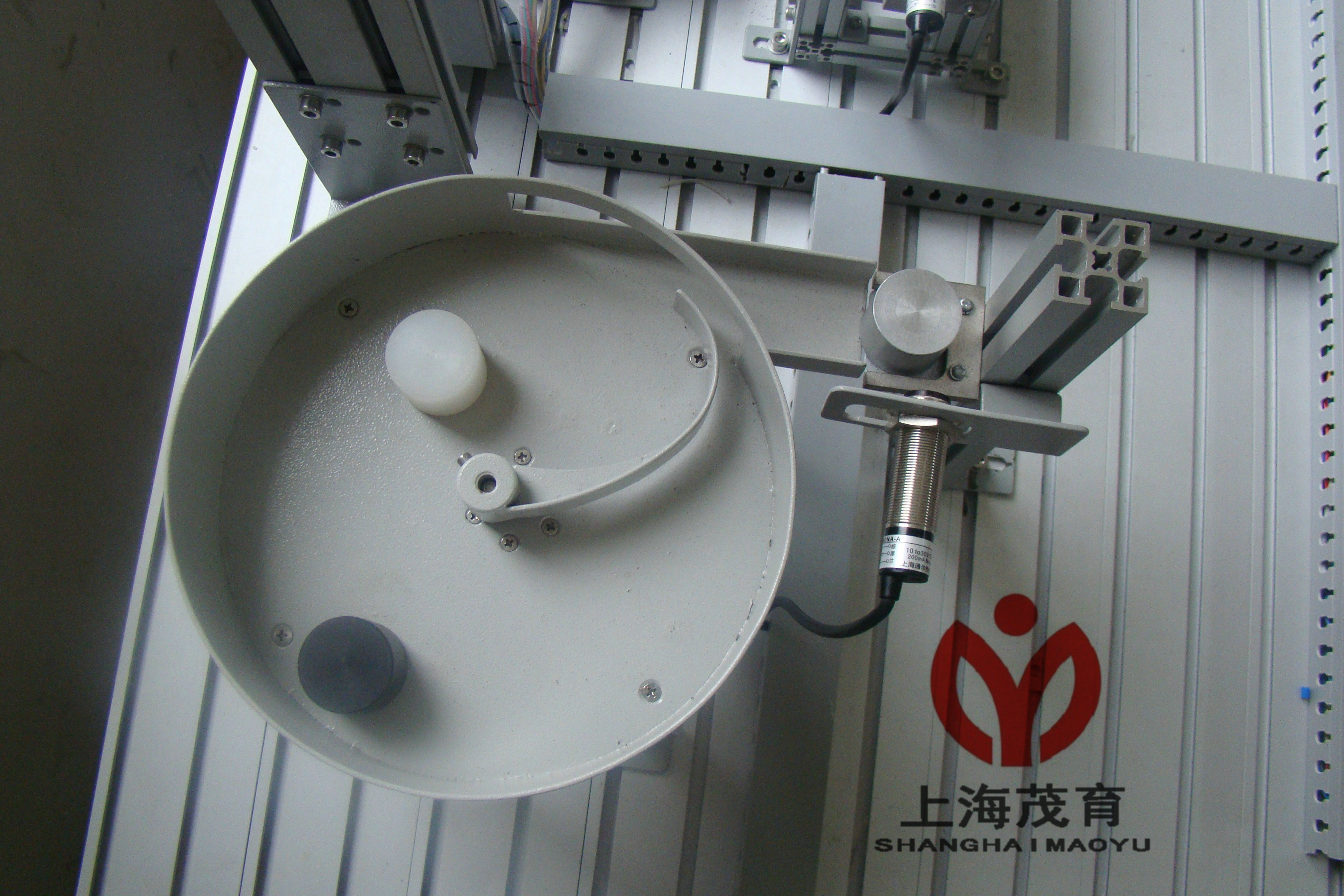

直流減速電機（24 V，輸出轉速6 r/min）1臺，送料盤1個，光電開關1只； |
1 |
套 |
|
|
8 |
氣動機械手部件 |
單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，電感式接近開關2只，磁性開關5只，緩沖閥2只，非標螺絲2只，雙控電磁換向閥4只； |
1 |
套 |
|
|
9 |
皮帶輸送機部件 |
三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2 mm 1條； |
1 |
套 |
|
|
10 |
物件分揀部件 |
單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只 |
1 |
套 |
|
|
11 |
接線端子模塊 |
接線端子和安全插座 |
1 |
塊 |
|
|
12 |
物料 |
金屬6個，尼龍黑白各6個 |
18 |
個 |
|
|
13 |
安全插線 |
|
1 |
套 |
|
|
14 |
氣管 |
Φ4Φ6 |
1 |
套 |
|
|
15 |
PLC編程線纜 |
SC-09 |
1 |
條 |
|
|
16 |
PLC編程軟件 |
GX Developer |
1 |
套 |
拷貝版 |
|
17 |
通信電纜 |
觸摸屏與計算機通信線 |
1 |
條 |
|
|
18 |
通信電纜 |
觸摸屏與PLC通信線 |
1 |
條 |
|
|
19 |
配套工具 |
工具：中、小號十字螺絲刀，鐘表螺絲刀，剝線鉗，尖嘴鉗，剪刀，電烙鐵，鑷子，活動扳手，內六角扳手（8把） |
1 |
套 |
|
|
20 |
產品配套光盤 |
MY-139 |
1 |
套 |
|
|
21 |
線架 |
|
1 |
個 |
|
|
22 |
電腦推車 |
|
1 |
臺 |
|
|
23 |
計算機 |
品牌機 |
1 |
臺 |
|
|
24 |
空氣壓縮機 |
0.6～0.8MPa |
1 |
臺 |
|
|
25 |
塑料泡沫盒 |
|
1 |
套 |
|
友情提示：
1、設備驗收：各采購單位收貨時請檢查光機電一體化控制實訓裝置的貨品外觀，核實裝置的數量及配件，拒收處于受損狀態的裝置；
2、設備質保：茂育將為各采購單位提供光機電一體化控制實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓鈾C電一體化控制實訓裝置選型錯誤或裝置購買數量錯誤，造成裝置的退換貨要求，將不被接受；
4、設備貨期：對光機電一體化控制實訓裝置的發貨期為參考值，如您需要了解裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對光機電一體化控制實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關裝置的技術咨詢。
