MY-317K傳感器與檢測技術實驗室設備(27種傳感器)

傳感器與檢測技術實驗室設備-(27種傳感器)適應不同類別、不同層次的專業教學�？赏瓿�"傳感器原理與應用、自動檢測技術、工業自動化儀表與控制、非電量電測技術、傳感器與測控技術"等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術參數：
1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：

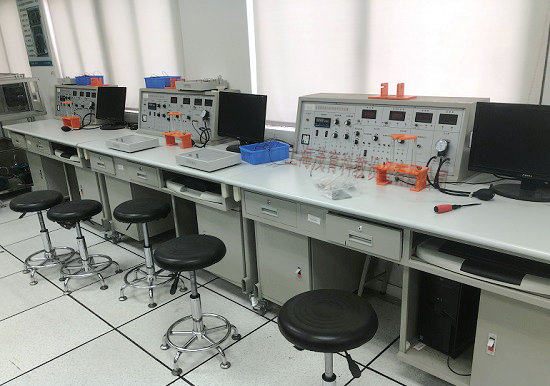

    該設備由主控臺、傳感器、實驗?zāi)�塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)�塊，抽屜存放各種傳感器。

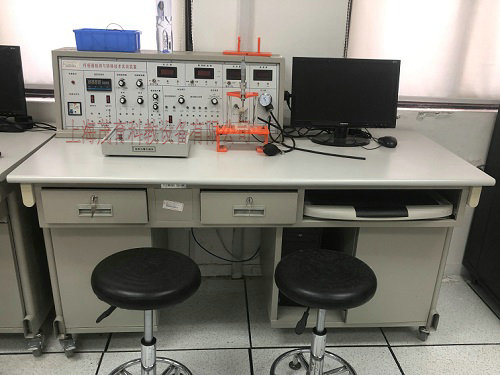

1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器配備清單:

序號	器件名稱	單位	數量	序號	器件名稱	單位	數量
1	電阻式霍爾式傳感器轉換電路	塊	1	28	超聲波傳感器	個	1
2	電容式傳感器轉換電路	塊	1	29	氣敏傳感器	個	1
3	電感式傳感器轉換電路	塊	1	30	濕敏傳感器	個	1
4	光電式傳感器轉換電路	塊	1	31	霍爾式轉速傳感器	個	1
5	渦流式傳感器轉換電路	塊	1	32	轉速傳感器	個	1
6	溫度式傳感器轉換電路	塊	1	33	K型熱電偶傳感器	只	2
7	壓電加速度式傳感器轉換電路	塊	1	34	E型熱電偶傳感器	只	1
8	光纖式傳感器轉換電路	塊	1	35	Pt100鉑電阻傳感器	只	1
9	壓力傳感器轉換電路	塊	1	36	Cu50銅電阻傳感器	只	1
10	超聲波傳感器轉換電路	塊	1	37	熱釋電紅外傳感器	只	1
11	熱電偶熱電阻傳感器轉換電路	塊	1	38	加熱溫度室	個	1
12	濕敏傳感器轉換電路	塊	1	39	學生凳	張	2
13	熱釋電紅外傳感器轉換電路	塊	1	40	實驗臺	臺	1
14	移相器相敏檢波器	塊	1	41	位移臺架	套	1
15	電阻式傳感器	個	1	42	光纖位移臺架	個	1
16	電容式傳感器	個	1	43	測微器	把	1
17	霍爾式傳感器	個	1	44	壓力表	只	1
18	電感式傳感器	個	1	45	橡皮氣囊	個	1
19	光電式傳感器	個	1	46	三通管	個	1
20	渦流式傳感器	個	1	47	鐵片、銅片、鋁片各一	個	3
21	渦流測速傳感器	個	1	48	溫度計0-100℃	條	1
22	溫度式傳感器	個	1	49	Φ8×4磁鋼	粒	1
23	磁電式傳感器	個	1	50	超聲波反射擋板	粒	1
24	磁電測速傳感器	個	1	51	說明書實驗指導書	本	1
25	壓電加速度式傳感器	個	1	52	連接導線	條	25
26	光纖式傳感器	個	1	53	微機連接線	條	1
27	壓力傳感器	個	1	54	數據采集處理軟件	盤	1

六、傳感器實驗內容如下：        帶*為實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的振動實驗*
實驗十四	差動變壓器的電子秤實驗*
實驗十五	光電式傳感器的轉速測量實驗
實驗十六	光電式傳感器的旋轉方向測量實驗
實驗十七	接近式霍爾傳感器實驗
實驗十八	霍爾傳感器的轉速測量實驗
實驗十九	渦流傳感器的位移特性實驗
實驗二十	被測體材質對渦流傳感器特性的影響實驗
實驗二十一	渦流式傳感器的振動實驗*
實驗二十二	渦流式傳感器的轉速測量實驗
實驗二十三	溫度傳感器及溫度控制實驗（AD590）
實驗二十四	磁電式傳感器的特性實驗
實驗二十五	磁電式傳感器的轉速測量實驗
實驗二十六	磁電式傳感器的應用實驗*
實驗二十七	壓電加速度式傳感器的特性實驗
實驗二十八	光纖傳感器的位移特性實驗
實驗二十九	光纖傳感器的振動實驗
實驗三十	光纖傳感器的轉速測量實驗
實驗三十一	壓阻式壓力傳感器的特性實驗
實驗三十二	壓阻式壓力傳感器的差壓測量實驗*
實驗三十三	超聲波傳感器的位移特性實驗
實驗三十四	超聲波傳感器的應用實驗*
實驗三十五	氣敏傳感器的原理實驗
實驗三十六	濕度式傳感器原理實驗
實驗三十七	K型熱電偶的溫度控制實驗
實驗三十八	E型熱電阻的溫度控制實驗
實驗三十九	鉑熱電阻的溫度控制實驗
實驗四十	銅熱電阻的溫度控制實驗
實驗四十一	熱釋電紅外傳感器實驗
實驗四十二	移相器實驗
實驗四十三	相敏檢波實驗
實驗四十四	PSD位置傳感器測定位置實驗
實驗四十五	PSD位置傳感器微振動測量實驗
實驗四十六	PSD位置傳感器用于自動定位系統
實驗四十七	熱電偶冷端溫度補償實驗 *
實驗四十八	氣體流量測定 *
實驗四十九	扭矩傳感器的性能實驗
實驗五十	扭矩傳感器的不同形式 *
實驗五十一	光柵傳感器莫爾條紋與相距關系實驗
實驗五十二	光柵傳感器莫爾條紋的細分、計數實驗
實驗五十三	CCD圖象傳感器線（圓）徑測量實驗
實驗五十四	光學系統對CCD測徑系統的影響
實驗五十五	硅光電池光電特性實驗

---
