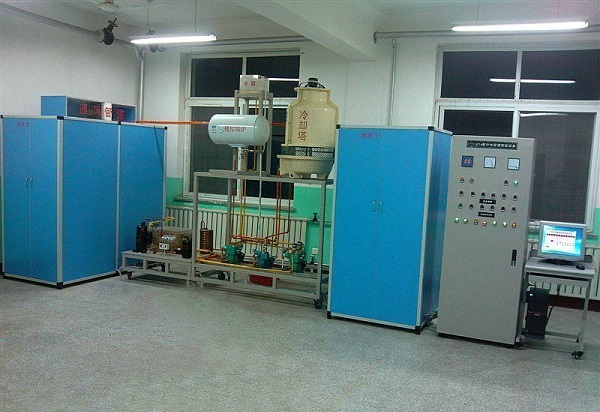

中央空調實訓考核臺采用6匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

二、系統組成：

1、制冷機組
2、冷卻系統
3、冷凍系統
4、制熱系統
5、模擬客房
6、模擬大廳
7、電控柜
8、可編程控制器
9、壓力采集模塊
10、溫度采集模塊
11、數據采集點
12、PLC編程軟件
13、中央空調組態監控軟件
14、電腦小推車
15、電腦自配
三、網絡監控及智能考核：
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。

教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
四、實訓項目：

1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、調試技術的實訓及考核；
3、中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、PLC可編程控制器編程及安裝調試的實訓；
6、故障判斷及設備故障解除實訓（故障點16個）；
7、數據采集技術的應用及實訓；
8、網絡技術的應用及實訓（遠程控制）。
五、技術參數：

1、工作電源：三相五線制 380VAC 50Hz
2、安裝尺寸：長×寬×高=800×240×250cm
3、整機容量≤0.04TYVA
4、外形尺寸：8000mm×3000mm×3500mm（長×寬×高）
5、具備密碼開機、定時關機功能，便于實驗室管理。
六、配置清單：

編號	名稱	單位	數量
1	壓縮機（6P）	臺	1
2	起動器	只	1
3	模擬鍋爐	臺	1
4	儲液器	個	1
5	水冷機組	套	1
6	手閥	只	2
7	高低壓表	只	2
8	膨脹閥	只	1
9	繼電器	只	1
10	風機	個	1
11	風管組件	套	1
12	水泵	臺	4
13	電磁閥（液）	只	1
14	電磁閥（水）	只	2
15	蒸發器	只	2
16	過濾器	個	1
17	視液鏡	個	1
18	溫控器	個	2
19	溫控器	只	1
20	延時繼電器	套	1
21	熱電阻	只	8
22	工作原理模擬演示板	塊	1
23	溫度指示燈板	塊	1
24	控制電路板	塊	1
25	模擬房間	套	2
26	模擬鍋爐	套	1
27	冷卻塔	個	1
28	水箱	套	2
29	不銹鋼架	套	1
30	控制柜	臺	1
31	微機控制接口	副	1
32	微機與實驗臺通訊連接線	條	1
33	航空連接線	條	1
34	中央空調控制實訓軟件	套	1
35	實驗操作指導書	套	1
35	電腦小推車	張	1
36	PLC（FX2N-48MR）	臺	1
37	溫度采集模塊	塊	1
38	壓力采集模塊	塊	1
39	壓力傳感器	個	2
40	溫度傳感器	個	12
41	網絡服務器	套	1
42	智能答題系統	套	1

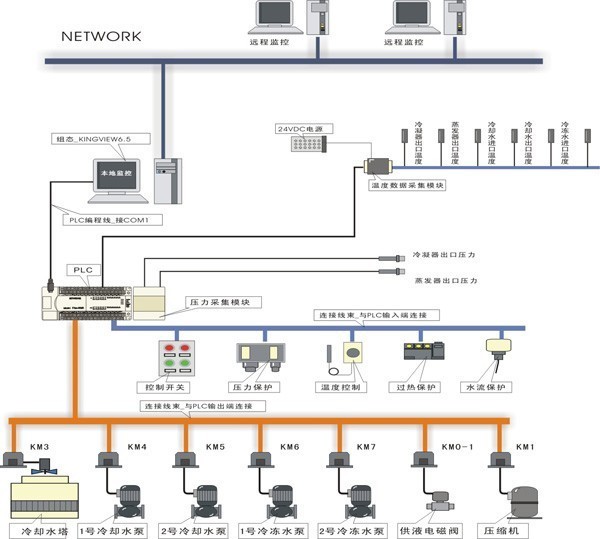

七、系統構成圖：
