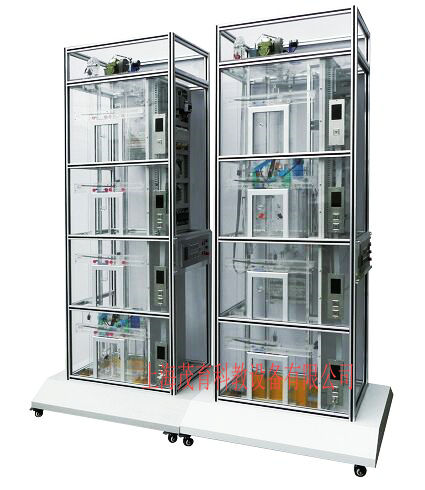

MY-513D1雙聯四層透明仿真教學客梯(消防與考核型)
雙聯四層透明仿真教學客梯(消防與考核型)是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要。
二、主要特點：
1、由兩臺四層透明仿真教學客梯組成，由層外兩處按鈕共同控制。
2、電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然;
3、電梯的電氣控制系統采用日本三菱可編程控制器(PLC)智能控制，交流變頻調速(VVVF)驅動。
4、且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
5、透明仿真雙聯教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。
如：
1）、群控電梯（統一調度多臺集中并列的電梯）；
2）、并聯控制電梯（2-3臺電梯的控制線路并聯，進行邏輯控制，共用層站外召喚按鈕）；
3）、集選控制電梯；
4）、信號控制電梯，等等。
5）、采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控制、電梯的運作過程有了直觀、形象的認識，易于加深對電梯相關知識的了解、掌握。此外，通過使用PLC軟件，直接在PC機上用梯形圖編程，并進行現場實際操作調試，對學生學習、了解和掌握可編程控制器(PLC)及其應用以及工業過程自動化控制都有很大的幫助。
三、功能介紹：
1、具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。
2、用三菱FR-D720S-0.4變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控制方式，對電機具有加減速控制、正反轉控制、點動控制及根據模擬輸入控制等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
3、 電梯系統邏輯控制則由PLC完成（可聯機），PLC采用的是三菱FX3U-64MR型，其輸出方式為繼電器輸出形式。通過主機上配有的RS485接口，可實現PLC與 PC 機的通訊，使用PLC軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便于初學者掌握；
4、電梯平層機構：旋轉編碼器/永磁感應器
5、群控功能：最大最小功能，優先調度，區域優先控制等等.
四、整套配置：
1、主電梯模型——包括三菱FR-D720S-0.4變頻器、
2、三菱FX3U-64MR可編程控制器（PLC）
3、通訊電纜；
4、三菱專用編程工具軟件
5、教學電梯使用說明書。
此外，可根據校方具體要求進行專門配置，如:計算機、工作臺等。
五、電梯的基本結構：
1、機房部分：包括曳引機、限速器、極限開關、控制柜與信號柜、機械選層器以及電源接線板等設備。
2、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等。
3、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等。
4、轎廂部分：包括轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇等等。
六、消防電梯功能及使用方法（選配）：
（一）消防電梯的功能
根據國家規范，將消防電梯的功能設計為：消防電梯與客（或貨）用電梯兼用的，當發生火災時，受消防控制中心指令或首層消防隊員專用操作按鈕控制進入消防狀態的情況下，應達到：
1、電梯如果正處于上行中，則立即在最近層�？浚婚_(kāi)門，然后返回首層站，并自動打開電梯門。
2、如果電梯處于下行中，立即關門返回首層站，并自動打開電梯門。
3、如果電梯已在首層，則立即打開電梯門進入消防員專用狀態。
4、各樓層的叫梯按鈕失去作用，召喚切除。
5、恢復轎廂內指令按鈕功能，以便消防隊員操作。
6、關門按鈕無自保持功能。
（二）、消防電梯的使用方法的使用方法：
1、消防人員到達首層的消防電梯前室（或合用前室）后，首先用隨身攜帶的手斧或其他硬物將保護消防電梯按鈕的玻璃片擊碎，然后將消防電梯按鈕置于接通位置。因生產廠家不同，按鈕的外觀也不相同，有的僅在按鈕的一端涂有一個小“紅圓點”，操作時將帶有“紅圓點”的一端壓下即可；有的設有兩個操作按鈕，一個為黑色，上面標有英文“OFF”，另一個為紅色，上面標有英文“ON”，操作時將標有“ON”的紅色按鈕壓下即可進入消防狀態。
2、電梯進入消防狀態后，如果電梯在運行中，就會自動降到首層站，并自動將門打開，如果電梯原來已經停在首層，則自動打開。
3、消防人員進入消防電梯轎廂內后，應用手緊按關門按鈕直至電梯門關閉，待電梯啟動后，方可松手，否則，在關門過程中如松開手，門則自動打開，電梯也不會啟動。有些情況，僅緊按關門按鈕還是不夠的，應在緊按關門按鈕的同時，用另一只手將希望到達的樓層按鈕按下，直到電梯啟動才能松手。
七、主要技術參數：
1、外形尺寸：寬1000mm×深900mm×高2200mm
2、輸入電壓：220V 50HZ
3、結構形式： 四層四站
4、模數：1.5(蝸輪減速器)
5、拖動電機型號：YS-5463W 功率：0.18KW 轉速：1400 rpm
6、凈重量：160kg
7、載重量：5k
八、智能考核裝置描述（選配）
1. 配備智能化故障設置和考核系統：
教師操作設備故障時，需采用此智能考核系統。
控制器由操作單元、故障單元兩部分組成。
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；32 路繼電器控制；
操作單元可以不聯網進行脫機考核；可以自動評分；
2.主要有以下操作功能：
（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。
(2) 教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。教師入口需要登錄密碼。
（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。
（4）學號查詢：查詢教師通過計算機設置的學號。
（5）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
故障單元有32個故障點，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。
3、軟件操作簡單、使用方便，主要有以下功能：
(1) 編輯、發布所有設備的所有故障
(2) 清除設備的所有故障
(3) 設置故障
(4) 設置考核時間
(5) 提取、查詢所有設備的所有故障解除情況。
（6) 登錄密碼修改
九、配置清單
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
電梯井道 |
臺 |
2 |
|
|
2 |
三菱FX3U-64MR型可編程控制器 |
套 |
2 |
安裝在電氣控制板上 |
|
3 |
三菱FR-D720S-0.4型變頻器 |
只 |
2 |
安裝在電氣控制板上 |
|
4 |
到層提示鐘 |
個 |
2 |
安裝在電氣控制板上 |
|
5 |
曳引電動機 |
臺 |
2 |
安裝在電梯架頂部 |
|
6 |
蝸輪減速器（15:1） |
臺 |
2 |
安裝在電梯架頂部 |
|
7 |
連軸器 |
只 |
2 |
安裝在電梯架頂部 |
|
8 |
電磁制動器 |
只 |
2 |
安裝在電梯架頂部 |
|
9 |
曳引輪 |
只 |
2 |
安裝在電梯架頂部 |
|
10 |
導向輪 |
只 |
4 |
安裝在電梯架頂部 |
|
11 |
限速器 |
只 |
2 |
安裝在電梯架頂部 |
|
12 |
旋轉編碼器 |
只 |
2 |
安裝在電梯架頂部 |
|
13 |
導軌 |
條 |
8 |
安裝在井道上 |
|
14 |
對重裝置 |
個 |
2 |
安裝在導軌上 |
|
15 |
重塊 |
塊 |
|
若干 |
|
16 |
彈簧緩沖器 |
只 |
4 |
安裝在電梯底座坑里 |
|
17 |
綱絲索 |
根 |
10 |
安裝在井道中 |
|
18 |
限速器鋼索張緊裝置（重塊） |
個 |
2 |
安裝在電梯底座上 |
|
19 |
超載裝置 |
套 |
2 |
安裝在轎廂頂部 |
|
20 |
隨行電纜 |
條 |
2 |
安裝在井道中 |
|
21 |
永磁感應器 |
只 |
2 |
安裝在井道中 |
|
22 |
樓層召喚盒 |
塊 |
8 |
安裝在各樓層外部 |
|
23 |
轎廂內操縱盒 |
塊 |
2 |
安裝在電梯底座外部 |
|
24 |
樓層顯示屏 |
個 |
10 |
安裝在各樓層及側面外部 |
|
25 |
層門機構 |
扇 |
8 |
安裝在各樓層外部 |
|
26 |
轎廂 |
只 |
2 |
安裝在導軌上 |
|
27 |
安全鉗 |
對 |
4 |
安裝在轎廂架底部 |
|
28 |
導靴 |
只 |
4 |
安裝在轎廂架頂部 |
|
29 |
門機裝置 |
套 |
2 |
安裝在轎廂上 |
|
30 |
照明燈 |
只 |
2 |
安裝在轎廂一側 |
|
31 |
風扇 |
只 |
2 |
安裝在轎廂背部 |
|
32 |
電氣控制板 |
塊 |
2 |
安裝在電梯架一側 |
|
33 |
報警蜂鳴器 |
只 |
2 |
安裝在電氣控制板上 |
|
34 |
DC 12V電源板 |
塊 |
2 |
安裝在電氣控制板上 |
|
35 |
交流接觸器 |
只 |
2 |
安裝在電氣控制板上 |
|
36 |
漏電脫扣器 |
只 |
2 |
安裝在電氣控制板上 |
|
37 |
接線板 |
塊 |
2 |
安裝在電氣控制板上 |
|
38 |
極限開關（上、下） |
只 |
8 |
安裝在井道上、下部 |
|
39 |
內六角扳手 |
只 |
各2只 |
工具 |
|
40 |
活扳手150mm |
把 |
1 |
工具 |
|
41 |
軸用擋圈鉗 6# |
只 |
1 |
工具 |
|
42 |
尖嘴鉗 |
只 |
1 |
工具 |
|
43 |
十字螺絲刀 |
只 |
1 |
工具 |
|
44 |
一字螺絲刀 |
只 |
1 |
工具 |
|
45 |
502膠水 |
瓶 |
1 |
工具 |
|
46 |
常用螺釘 |
枚 |
若干 |
工具 |
|
47 |
微動開關 |
只 |
4只 |
工具 |
|
48 |
毛巾 |
條 |
1 |
工具 |
|
49 |
變頻器使用手冊 |
冊 |
1 |
工具 |
|
50 |
三菱PLC連接線 |
條 |
1 |
工具 |
|
51 |
旋轉編碼器使用說明書 |
冊 |
1 |
工具 |
|
52 |
教學電梯使用說明書茂育 |
冊 |
1 |
工具 |
|
53 |
RS485通訊模塊 |
塊 |
2 |
|
|
53 |
考核器 |
臺 |
1 |
（選配） |
