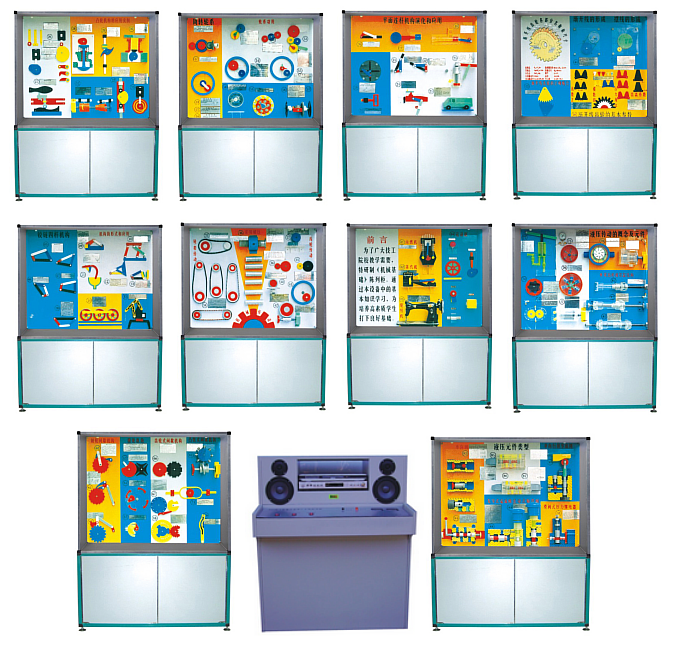

一、機械基礎陳列柜-根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共分十個柜和一個電腦控制臺，聲控同步演示，采用單獨驅動由電腦或電子設備控制運轉嚴演示，可由DVD順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。模型材料采用進口有機板制造，板面附有高級寫真圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
二、主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、陳列柜結構：上下柜整體采用彩色塑鋼制作，外形美觀，堅固耐用。
5、陳列柜尺寸：1250×430×1780mm
三、機械基礎陳列柜，各柜內容如下：

序號與名稱	陳  列  柜  內  容
主控臺	主控臺柜、電器控制臺、DVD、功放、音箱、
第一柜 前言、機器與機構	前言、內燃機、蒸汽機、縫紉機、運動副（5種）
第二柜 鉸鏈四桿機構的形式與應用	曲柄搖桿機構（2件）、雙曲柄機構、雙搖桿機構（2件）、剪刀機、攪拌機、雷達俯仰機構、破碎機、機車輪聯動機構、起重機
第三柜 平面連桿機構應用	曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄搖塊機構、轉動導桿機構、抽水機、牛頭刨床導桿機構、自翻卸料裝置
第四柜 凸輪機構的形式	盤形凸輪機構、移動凸輪機構、內燃機氣閥機構、搗碎機凸輪機構、造型機凸輪凸輪輪、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構
第五柜 機械傳動的各種類形	平帶傳動、V帶傳動、圓帶傳動、鏈傳動、螺紋牙型（6種）、直齒輪齒條機構、外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、斜齒圓柱齒輪機構、直齒圓錐齒輪機構、蝸桿蝸輪機構
第六柜 齒輪的基本性質	漸開線齒輪各部分名稱、漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合、齒數、模數、壓力解、齒高系數
第七柜 輪系的基本性質	定軸輪系、差動、行星、定軸輪系合并一件、由外嚙合齒輪組成的行星輪系、特殊的周轉輪系、旋轉線、傳遞功率、諧波齒輪機構、擺線針輪機構、汽車差速器、三星齒輪變向機構
第八柜 間歇運動原理應用	棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、齒輪式間歇機構、針輪組成不完全齒輪機構、不等速星輪機構、蝸桿凸輪式空間間歇機構、雙齒條間歇機構、停歇運動導桿機構
第九柜 液壓傳動原理應用	液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙出桿液壓缸
第十械 液壓元件類型形式	普通單向閥（管式）2件、普通單向閥（板式）、手動換向閥、二位四通換向閥、三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器
