MY-554螺栓組及單螺栓聯接靜動態綜合實驗臺

一、螺栓組及單螺栓聯接靜動態綜合實驗臺-功能：
采用全新現代測試手段，利用傳感器及計算機對螺栓聯接靜、動態參數進行采集、處理、仿真的實驗設備，其設計緊密結合螺栓聯接的教學內容，可完成螺栓應力與變形的測試與分析，測量數據穩定、重復性好，是當前理想的基礎教學實驗設備。
二、實驗臺性能特點：
1、該實驗臺為螺栓組及單螺栓的組合實驗臺，同時具有螺栓組靜態實驗及單螺栓靜、動態實驗組合功能。一臺實驗臺可完成兩種實驗臺的實驗功能。
2、螺栓靜動態受力、變形、剛度，軸向載荷，預緊拉力等實驗。
3、通過計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗；
三、實驗項目及內容：
1、螺栓組載荷分布及其測試；
2、靜態測試相對剛度變化對螺栓總拉力的影響；
3、動態測試相對剛度變化對螺栓應力幅值與動載荷幅值的影響。
4、電阻應變儀的工作原理及各測量點應變片的組橋方式

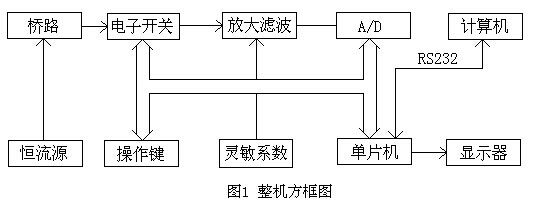

本儀器由精密恒流源,多路切換開關,前置放大器,低通濾波器,A/D轉換器,單片機,顯示電路,電源等部分組成見方框圖。

四、主要技術參數：
1、單相交流異步電機：90W、N=1400r/min
2、電阻應變片電阻值：R=120Ω；靈敏度系數：K=2.08
3、螺栓組實驗螺栓：M12（10個）
4、實驗單螺栓：M16（1個）
5、四路靜動態測試儀：測量范圍：0±30000με
1）零點不平衡：±10000με
2）基本誤差：0.2﹪FS
3）分辨率：1με
4）零點漂移：±2με/4小時、±0.5με/℃
5）測量方式：1/4橋、半橋、全橋
6、外型尺寸：800×350×600mm
五、配置清單：

序號	圖號	名稱	數量	備注
1	001	底座	1	焊接組件
2	002	連接座	1	焊接組件
3	002-1	連接座-底座	1	Q235
4	002-2	連接座-前后板	2	Q235
5	002-3	連接板-頂板	2	Q235
6	003	懸臂	1	焊接組件
7	003-1	懸臂背板	1	Q235
8	003-2	懸臂板	1	Q235
9	004	加載螺釘	1	45#
10	005	加載杠桿	1	活塞桿
11	006	杠桿螺釘	2	45#
12	007	銅套螺母	1	黃銅
13	008	傳感器底座	1	Q235
14	009	彈性連接塊	2	尼龍
15	010	補償片安裝片	2	不銹鋼
16	011	傳感器壓頭螺釘	1	Q235
17	012	中間實驗螺栓	10	45#
18	013	偏心輪軸	1	45#
19	014	偏心輪	1	45#
20	015	偏心輪隔套	1	45#
21	016	盲孔端蓋	1	Q235
22	017	通孔端蓋	1	Q235
23	018	大帶輪-SPZ	1	Q235
24	019	電機帶輪-SPZ	1	Q235
25	020	頂桿導向板	2	Q235
26	021	挺桿支座	1	Q235
27	022	小銷軸	1	45#
28	023	挺桿	2	45#
29	024	彈簧下支座	1	45#
30	025	彈簧	1	60Si2Mn（外購件）
31	026	八角環	2	55Si2Mn
32	027	彈簧上支座	1	45#
33	028	錐塞	2	45#
34	029	表夾桿	1	Q235
35	030	表夾	2	鋁合金
36	031	夾緊螺釘	4	45#
37	032	彈性墊圈	1	45#
38	033	厚螺母	1	標準件
39	034	空心試驗螺栓	1	45#
40	035	小螺桿	1	45#
41	036	下聯接板	1	Q235
42	037	上聯接板	1	Q235
43	內六角圓柱頭螺釘	M6×35(發黑)	8	標準件
44	內六角圓柱頭螺釘	M10×30(發黑)	4	標準件
45	內六角圓柱頭螺釘	M6×15(發黑)	9	標準件
46	內六角圓柱頭螺釘	M6×20(發黑)	4	標準件
47	內六角圓柱頭螺釘	M12×20(發黑)	4	標準件
48	內六角圓柱頭螺釘	M8×20(鍍白鋅)	2	標準件
49	內六角圓柱頭螺釘	M8×10(鍍白鋅)	1	標準件
50	內六角圓柱頭螺釘	M8×40(發黑)	4	標準件
51	內六角圓柱頭螺釘	M8×25(發黑)	4	標準件
52	電機	J110ZYT152-PX25-A3	1	博山新微電機
53	軸用A型擋圈	φ10	2	標準件
54	螺母	M12	10	標準件
55	手輪	d=12、D=250	1	五金件
56	百分表	量程：0-10MM	2	標準件
57	稱重型傳感器（MS-1）	0-500KG	1	外購件
58	V型帶	SPZ型（帶長L=675）	1	外購件
59	深溝球軸承	型號6205	2	標準件
60	深溝球軸承	型號6200	2	標準件
61	工具	十字螺絲刀1把、內六角扳手1套、22-24、12-14開口扳手各1個	1套	外購件
62	應變片	應變片及接線端	各11	外購件
63	合格證		1	上海茂育
64	控制盒	單片機	1	上海茂育
65	電源線		1	外購件
66	產品說明書		1	上海茂育
67	裝箱單		1	上海茂育
