MY-584表面粗糙度對比測量組合實訓裝置

一、表面粗糙度對比測量組合實訓裝置-產品組成及功能

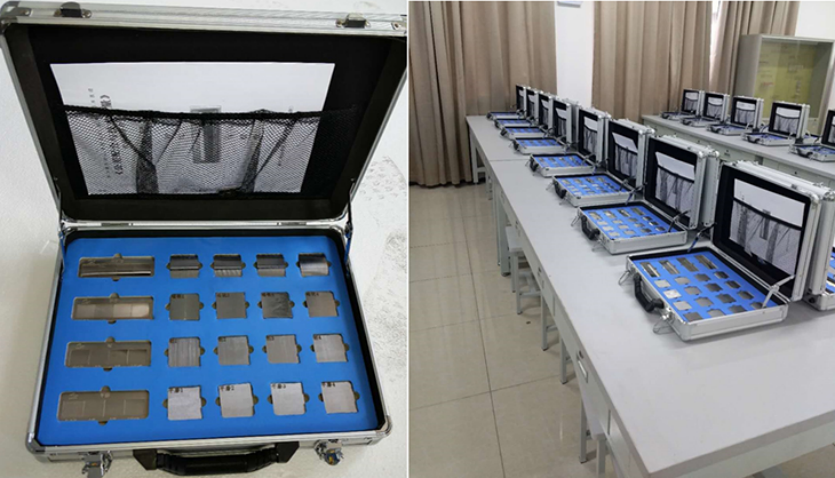

表面粗糙度對比測量組合實訓裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套表面粗糙度對比測量組合訓練產品。它由對比樣塊、檢測零件、配套圖紙及實訓指導書組成。其目的是通過表面粗糙度對比測量，加深學生對表面粗糙度基本概念的了解，掌握表面粗糙度測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。 二、產品特點
1.項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
3.教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著；
4.管理便利化：對比樣塊、檢驗零件、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。
三、技術性能
1.外形尺寸：410mm×310mm×100mm
2.便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1. 對比樣塊（哈量）：
1）外圓車削表面粗糙度對比樣塊
Ra：0.8－1.6
2）端銑表面粗糙度對比樣塊
Ra：0.8－1.6
3）刨削表面粗糙度對比樣塊
Ra：0.8－1.6
4）平面磨削表面粗糙度對比樣塊
Ra：0.1－0.8
2、檢驗零件（不銹鋼）：
1）外圓車削表面粗糙度對比零件
Ra：0.8－1.6（40X40）
2）端銑表面粗糙度對比零件
Ra：0.8－1.6（40X40）
3）刨削表面粗糙度對比零件
Ra：0.8－1.6（40X40）
4）平面磨削表面粗糙度對比樣塊
Ra：0.8－1.6（40X40）

---
