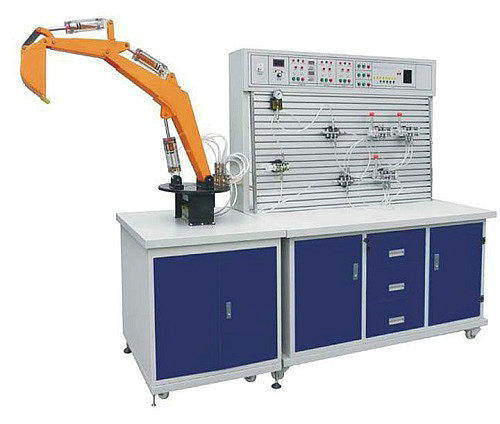

MYYA-21C液壓挖掘機控制教學實驗臺
液壓挖掘機控制教學實驗臺-采用PLC作為實驗臺電控系統的主控器，可以快速組合所設計的液路和電路，并進行多種常規的液壓回路實驗，液壓挖掘機實驗臺
增加了可模擬真實挖掘機工作裝置各種動作。是大專院校理想的實驗設備。
一、主要特點：
1）液壓挖掘機控制教學實驗臺是將液壓挖掘機的結構原理能夠搬到課堂上學習的一種現代化教學產品，挖掘機機身采用進口有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2）柜體采用1MM 厚的SPCC 冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
柜體裝有四個萬向輪，方便設備的搬運與拆卸。
3）柜體裝有四個萬向輪，方便設備的搬運與拆卸.
4）控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S－20MR
二、學習目的:
1、了解挖掘機的基本結構
2 、了解挖掘機的傳動系統
3、學習挖掘機的液壓系統
4 、學習挖掘機的手動控制原理
5、學習挖掘機的自動控制原理
三、基本參數：
1、 實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、 演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz (市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V 永磁調速電機,調速范圍：0-1500轉/分
6、安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
四、可進行實驗內容:
1、挖掘機八個的動作原理
1）、降大臂
2）、降小臂
3）、收鏟斗
4）、開小臂
5）、收小臂
6）、向左旋轉
7）、向右旋轉
2、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的復合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路
友情提示：
1、設備驗收：各采購單位收貨時請檢查液壓挖掘機控制教學實驗臺的貨品外觀，核實的液壓挖掘機控制教學實驗臺及配件，拒收處于受損狀態的液壓挖掘機控制教學實驗臺；
2、設備質保：茂育將為各采購單位提供液壓挖掘機控制教學實驗臺說明書內的質保條件和質保期，在質保范圍內提供對液壓挖掘機控制教學實驗臺的免費維修，超出條件承諾時提供對液壓挖掘機控制教學實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致液壓挖掘機控制教學實驗臺的選型錯誤或購液壓挖掘機控制教學實驗臺數量錯誤，造成液壓挖掘機控制教學實驗臺的退換貨要求，將不被接受；
4、設備貨期：對液壓挖掘機控制教學實驗臺的發貨期為參考值，如您需要了解液壓挖掘機控制教學實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對液壓挖掘機控制教學實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關液壓挖掘機控制教學實驗臺的技術咨詢。
