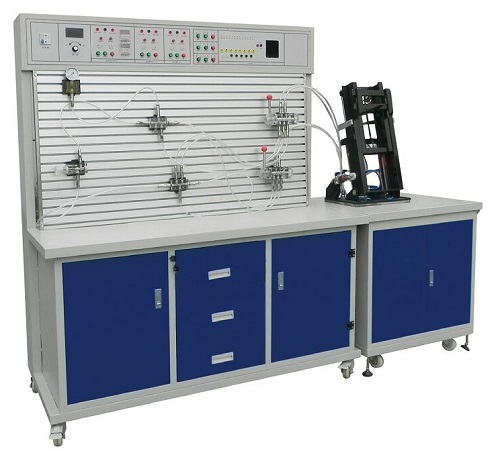

MYYA-32液壓叉車控制教學實驗裝置

一、液壓叉車控制教學實驗臺-主要特點：
1、實驗臺設計是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。
3、柜體裝有四個萬向輪，方便設備的搬運與拆卸.
4、控制方式：（1）繼電器控制，（2）PLC控制使用三菱FX1S－20MR。
二、學習目的：
1、了解液壓叉車的基本結構
2、了解液壓叉車的傳動系統
3、學習液壓叉車的液壓系統
4、學習液壓叉車的手動控制原理
5、學習液壓叉車的自動控制原理
三、進行實驗內容：
1、液壓叉車的動作原理
1）上升
2）下降
3）前傾
4）后傾
2、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的復合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路
四、基本參數：
1、實驗臺外形尺寸：1500×700×1800mm(長×寬×高)
2、演示臺外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V  50Hz(市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V  永磁調速電機,調速范圍： 0-1500轉/分
6、安全限速范圍：1-1500轉/分  液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查液壓叉車控制教學實驗臺的貨品外觀，核實的液壓叉車控制教學實驗臺及配件，拒收處于受損狀態的液壓叉車控制教學實驗臺；
2、設備質保：茂育將為各采購單位提供液壓叉車控制教學實驗臺說明書內的質保條件和質保期，在質保范圍內提供對液壓叉車控制教學實驗臺的免費維修，超出條件承諾時提供對液壓叉車控制教學實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е乱簤翰孳嚳刂平虒W(xué)實驗臺的選型錯誤或購東風全車電路電器實驗臺數量錯誤，造成液壓叉車控制教學實驗臺的退換貨要求，將不被接受；
4、設備貨期：對的液壓叉車控制教學實驗臺發貨期為參考值，如您需要了解液壓叉車控制教學實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對液壓叉車控制教學實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關液壓叉車控制教學實驗臺的技術咨詢。

---
