| 技術指標 | 說明 | |||
| 裝置功能 |
1、觀察圓筒形容器在外壓作用下的失穩過程和失穩后的形狀。 2、測量試件失穩時的臨界壓力、失穩后的波形和波數并與理論值比較 |
|||
| 設計參數 |
1、內壓薄壁容器內壓力0.6MPa 2、薄壁圓筒直徑75mm，壁厚0.2mm, 3、薄壁圓筒外壓失穩臨界壓力 =0.48MPa, |
|||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |

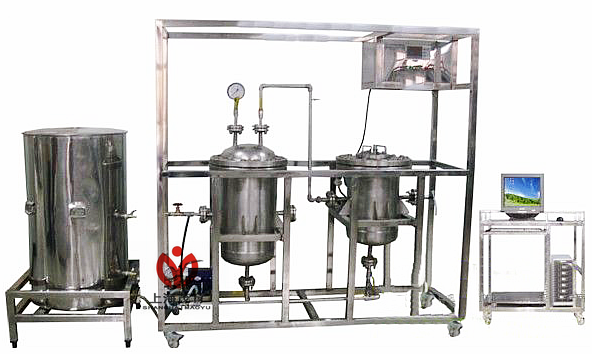

1、不銹鋼臥式離心泵：WB50/025 H=36m ，Q= 3.5m3/h，1臺 2、儲水罐 3、外壓失穩測試罐： DN400×600 Pg1.0 1臺 4、壓力傳感器：LKWYD(0-1.0MPa) 1臺 5、不銹鋼閥門： DN15 5個 6、手動試壓泵:MY-40 1臺 7、安全閥：Pf=0.5 MPa 1臺 8、壓力表： Y150 1.6 MPa 1臺 9、不銹鋼管路 10、電腦配置：CPU酷睿1.6G、內存1.0G、硬盤160G、DVD光驅，17”液晶顯示器、集成顯卡1套（用戶自配） 11、儀表控制柜： 靜電噴涂長×寬×深： 1400×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等 1臺。 12、實驗軟件： 1套 13、實驗指導書： 1份 14、串口通訊服務器：型號NCS6001B，串口數量1個，處理器32bits 100MHz，內存2M，串口速率50-460800bps；校驗位None，Even，Odd，Space，Mark；數據位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9針；保護15KV；網口；網口形式RJ45；速率10/100M自適應10M；保護內嵌2KV電磁隔離；軟件協議DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP實COM驅動Windows NT/2000/XP/2003 實COM驅動；電源5V，2A 不銹鋼框架設備主體：長×寬×高2200×700×1900mm，（SU304璧厚1.5mm） |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 溫度 | 鉑電阻溫度計 | AI-501 | 無 | |
| 外壓失穩測試罐壓力 | 壓力傳感器 | AI-501 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查外壓容器穩定性測定裝置的貨品外觀，核實的外壓容器穩定性測定裝置及配件，拒收處于受損狀態的外壓容器穩定性測定裝置；
2、設備質保：茂育將為各采購單位提供外壓容器穩定性測定裝置說明書，在質保范圍內提供對外壓容器穩定性測定裝置的免費維修，超出條件承諾時提供對外壓容器穩定性測定裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е峦鈮喝萜鞣�(wěn)定性測定裝置的選型錯誤或購?fù)鈮喝萜鞣�(wěn)定性測定裝置數量錯誤，造成外壓容器穩定性測定裝置的退換貨要求，將不被接受；
4、設備貨期：對外壓容器穩定性測定裝置的發貨期為參考值，如您需要了解外壓容器穩定性測定裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對外壓容器穩定性測定裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關外壓容器穩定性測定裝置的技術咨詢。
