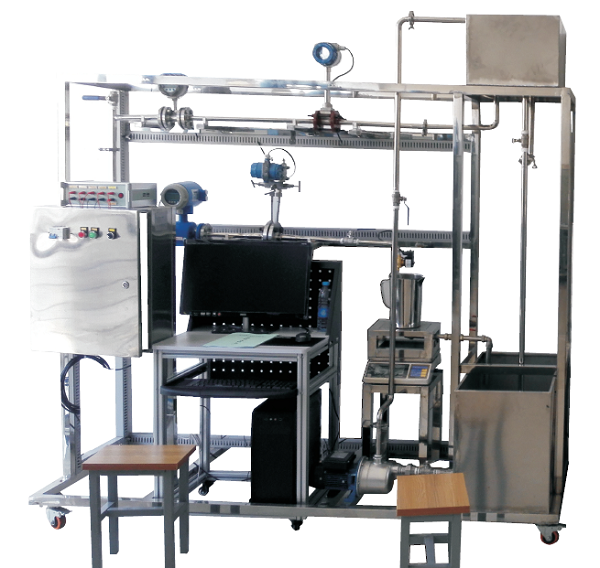

MYHG-67液體流量儀表標定實驗裝置

液體流量儀表標定實驗裝置-是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
液體流量儀表標定實驗裝置主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
三、技術參數
1、流量范圍：1～10m3/h
2、壓力：1.6MPa介質：水
3、儀表測量精度：0.5級
4、電源：380V 16A
5、輸出信號：4～20mA
6、渦街流量計，檢測介質溫度-20~250℃，精度等級：液體≤1%，測量范圍液體3~10m3/h,可正偏。
7、渦輪流量計，檢測介質溫度-20~120℃，精度等級：≤0.5%，測量范圍4~10 m3/h。
8、電磁流量計，檢測介質溫度-15~100℃，精度等級：≤0.5%，最大測量流量10 m3/h
9、板孔流量計，檢測介質溫度-15~250℃，精度等級：≤1%，公稱壓力2.5MPa.
10、功能齊全，使用方便，數據采集過程全部由計算機控制，達到數據顯示和繪圖同步進行
四、配置單：

序號	名        稱	型     號   規   格	數量
一	水路系統
1	水泵	不銹鋼	1臺
2	截止閥	閘閥，排污閥，排氣閥，過濾器等	5只
3	管路	塑鋼管，接頭，不銹鋼管，法蘭，連接件	1套
4	高位水箱	不銹鋼	1只
5	水槽	不銹鋼	1只
6	機架結構	不銹鋼，自制	1套
二	電子稱重單元
1	電子秤	串口通訊，9903-15kg/9903-15kg	1臺
2	稱量筒	不銹鋼	1只
三	數據采集系統
1	數據采集單元	自制	1臺
2	數據傳輸電纜	RS232/485，支持MODBUS協議	1只
3	信號線	RVVP 2×0.75	1批
4	溫度傳感器	PT100	2只
四	測量控制單元
1	計算機	OptiPlex 380;  2009W 20英寸 HAS 寬屏顯示器	1套
2	有機玻璃板	具體外形尺寸見圖紙	1套
3	比例調節閥	φ20	1只
4	電磁閥	φ20	2只
5	電氣輔材	空氣開關，漏電保護器，電線，光電隔離模塊，線槽	1套
五	待校準流量計
1	孔板流量計	φ20 一體化孔板流量計	1套
2	渦街流量計	φ20 LUGB系列渦街流量計典型產品	1套
3	渦輪流量計	φ20 LW系列液體渦輪流量計	1套
4	電磁流量計	φ20 LD系列電磁流量計典型產品	1套



---
