| 分項 | 說明 | |||||
|
裝置功能 |
1、了解間壁式傳熱元件，可進行并流傳熱實驗，也可進行逆流傳熱實驗，測定總傳熱系數K。 | |||||
| 2、分別測定冷熱流體流量改變換熱器的傳熱系數變化； | ||||||
| 3、分別測定逆并流操作對換熱器平均推動力及傳熱系數的影響。 | ||||||
| 公用工程 | 電：AC380V、12A、三相四線制或三相五線制，AC220V、4A、單相三線制冷流體空氣：來自冷流體風機；、熱流體空氣：來自熱流體風機及空氣預熱加熱箱。風機：高效低噪渦流風機。 | |||||

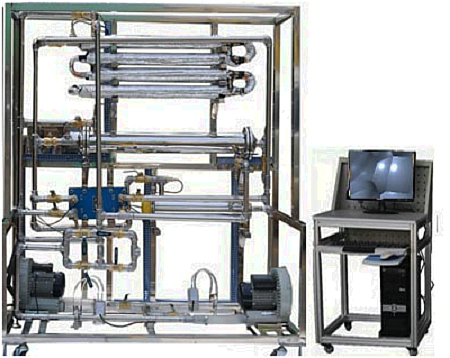

| 對象組成 | 不銹鋼框架（帶涼棚頂罩及滑輪及禁錮腳）。 | |||||
| 冷流體進出：不銹鋼材質，DN30，進口閘閥調節流量。熱流體進出管路：不銹鋼材質，DN30。 | ||||||
| 不銹鋼列管式換熱器：換熱面積 0.5㎡，換熱器Ф108 ,長1000。 | ||||||
| 檢測組成 | 變量 | 檢測機構 | 顯示機構 | 產地/型號 | 備注 | |
| 冷流體進、出口溫度 |
PT100熱電阻 精度：0.5%FS |
智能巡檢記錄儀 精度：0.5%FS |
PT100熱電阻：西門子 | |||
| 智能巡檢記錄儀：廈門宇電 | ||||||
| 熱流體進、出口溫度 |
PT100熱電阻 精度：0.5%FS |
智能巡檢記錄儀 精度：0.5%FS |
PT100熱電阻：西門子 | |||
| 智能巡檢記錄儀：廈門宇電 | ||||||
| 冷空氣流量 |
孔板流量計+擴散硅差壓變送器 精度：1.5%FS |
智能流量積算儀 精度：0.5%FS |
智能流量積算儀：廈門宇電 | |||
| 熱空氣流量 |
智能流量積算儀 精度：0.5%FS |
智能流量積算儀：廈門宇電 | ||||
|
控制調節組成 |
調節變量 | 執行機構及調節儀表 | 智能調節儀：廈門宇電 | |||
| 冷流體流量調節 | 變頻器及智能調節儀 | |||||
| 預熱器溫度調節 | 可控硅移相調壓器及智能調節儀 | |||||
| 智能儀表控制系統電器控制柜組成 | 標準電器控制箱：長x寬x深：1800x500x600mm，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置帶鑰匙的電源啟動控制回路和多組保險絲，同時每一組強電輸出都有旋鈕開，關控制，保證設備安全，操作控制便捷；裝有分相電壓表、指示燈，開關電源等。 | |||||
| 軟件組成 | 載體要求 | 方正計算機：雙核2.0G，內存2GDDR2，硬盤250G，光驅，鼠標，鍵盤，3年質保，顯示器：19”液晶，全國聯保；操作系統：正版WINDOWS XP。 | ||||
| 在線監控 | MCGS5.5通用版組態軟件； | |||||
| 數據處理 | 數據處理軟件一套；在線監控軟件； | |||||
| 仿真軟件 | 三維動畫及仿真軟件：列管式、浮頭式、U型、線繞式換熱器工作原理。結構、拆裝及組裝三維動畫及仿真軟件 | |||||
