| 技術指標 | 說 明 | |||
| 裝置特點 |
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 5、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。 6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。 2、掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。 3、測定湍流狀態下流體流經閥門時的局部阻力系數。 4、采用四點測壓法精確測定局部阻力。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：0.80～6.0×104，液體流量：0.5~10 m3/h ，壓差范圍：10~100KPa。常溫、常壓操作。 粗糙管：雷諾數：0.60～6.0×104，液體流量：0.5~10 m3/h，壓差范圍：20~150KPa。常溫、常壓操作。 閥門局部阻力：雷諾數1.35～6.0×104，液體流量：0.5~10 m3/h，壓差范圍：10~200KPa。常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |

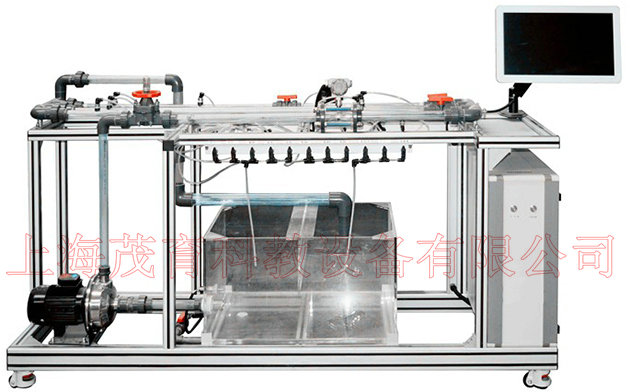

1、粗管測量段：DN 20mm，透明可視，管長1000 mm，Re范圍0.80～6.0×104。 2、細管測量段：DN 15mm，透明可視，1000 mm，Re范圍0.60～6.0×104。 3、局部阻力：DN 15mm，四點取壓，1000 mm，Re范圍1.35～6.0×104,上裝閥門一個。 4、渦輪流量傳感器：量程0.5-10 m3//h，分辨率0.001 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。 5、壓差傳感器：壓差范圍：10~200KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。 6、循環水箱：≥100L，優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 7、管路：透明材質，壁厚≥2.5mm。 8、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 9、304不銹鋼離心泵：功率550W，最大流量6m3/h，揚程14m。 電器：接觸器、開關、漏電保護空氣開關。 11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 14、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。 15、額定電壓：220V，總功率：1.0kW。 16、外形尺寸：2200×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪. 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 渦輪流量計 | 觸摸屏 | 手動閥控 | |
| 壓差 | 壓差傳感器 | 觸摸屏 | 無 | |
| 液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查流體流動阻力實驗設備的貨品外觀，核實流體流動阻力實驗設備的數量及配件，拒收處于受損狀態的流體流動阻力實驗設備；
2、設備質保：茂育將為各采購單位提供流體流動阻力實驗設備產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對流體流動阻力實驗設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>流體流動阻力實驗設備選型錯誤或購買流體流動阻力實驗設備數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：對流體流動阻力實驗設備的發貨期為參考值，如您需要了解流體流動阻力實驗設備的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對流體流動阻力實驗設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關流體流動阻力實驗設備的技術咨詢。
