| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置床體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、本實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。 5、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、觀察聚式和散式流化實驗現象及它們間的區別。 2、掌握流體通過顆粒床層流動特性的測量方法。 3、測定床層的堆積密度和空隙率。 4、分別測定氣床和水床的流化曲線和臨界流化速度。 |
|||
| 設計參數 |
常壓、常溫操作。 流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。 液體流量：40-400L/h。 氣體流量：2.5-25 m3/h。 |
|||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水。實驗時經水泵進入流化床后循環使用。 電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自低噪聲風機（自帶氣源）。 實驗物料：石英砂，外配設備：無 |
|||
| 主要設備 |

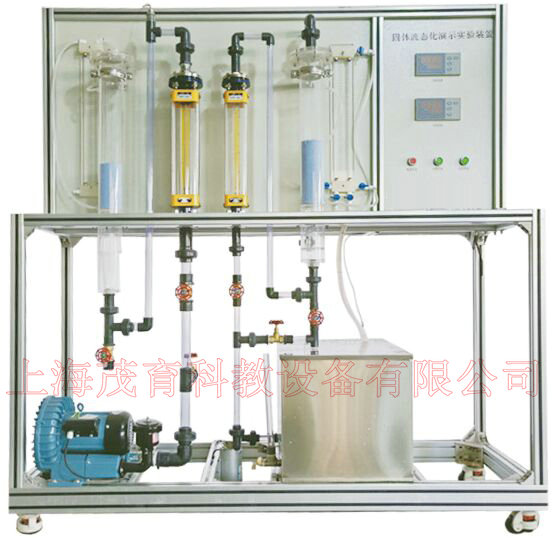

1、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。 2、水泵為304不銹鋼增壓泵，額定流量15L/min，功率90W，揚程12m。 3、流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm，床體上標有刻度。 4、流體發布器及顆粒支撐板，40目不銹鋼。 5、床體顆粒填充物為粒徑徑0.8mm玻璃珠，球形度0.9。 6、流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。 7、壓差測量：氣體床層壓差測量采用倒U型壓差計，液體床層壓差測量采用U型壓差計。 8、溫度測量與控制系統：含溫度傳感器、溫度儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫度儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品已獲第三方權威機構檢測獲得CE認證標志。 9、水箱：容積90L,優質透明有機玻璃,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 10、空氣緩沖罐：304不銹鋼制作，對空氣進行緩沖穩壓后輸入床體。 11、管路：透明材質，壁厚≥2.5mm。 12、接觸器、開關、漏電保護空氣開關。 13、儀表柜：測控、電器設備在實驗架上。 14、外形尺寸：1650×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |
| 氣體流量 | 轉子流量計 | 就地顯示 | 手動調節 | |
| 流體溫度 | 鉑電阻溫度計 | 數字溫度儀表 | 無 | |
| 空氣溫度 | 鉑電阻溫度計 | 數字溫度儀表 | 無 | |
| 床體壓降 | U型壓力計或倒U型壓差計 | 就地顯示 | 無 | |
