| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 4、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。 5、相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。 6、實驗系統采用了量筒+秒表方式或?yàn)V液測量裝置測量濾液量。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、能夠體現真空過濾裝置的構造和操作方法。 2、實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。 3、實現測定過濾常數K、qe、τe及壓縮性指數s的方法。 4、測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。 |
|||
| 設計參數 |
過濾器面積 0.00385 m2，過濾壓力：0～0.2MPa。 過濾常數K: 1.0×10-4—6.0×10-4m3/m2，qe：0.1—0.3，θe：100-300。 壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10-7--3.0×10-7 溫度：0-50℃。 |
|||
| 公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：固體CaCO3，外配設備：秒表。 |
|||
| 主要設備 |

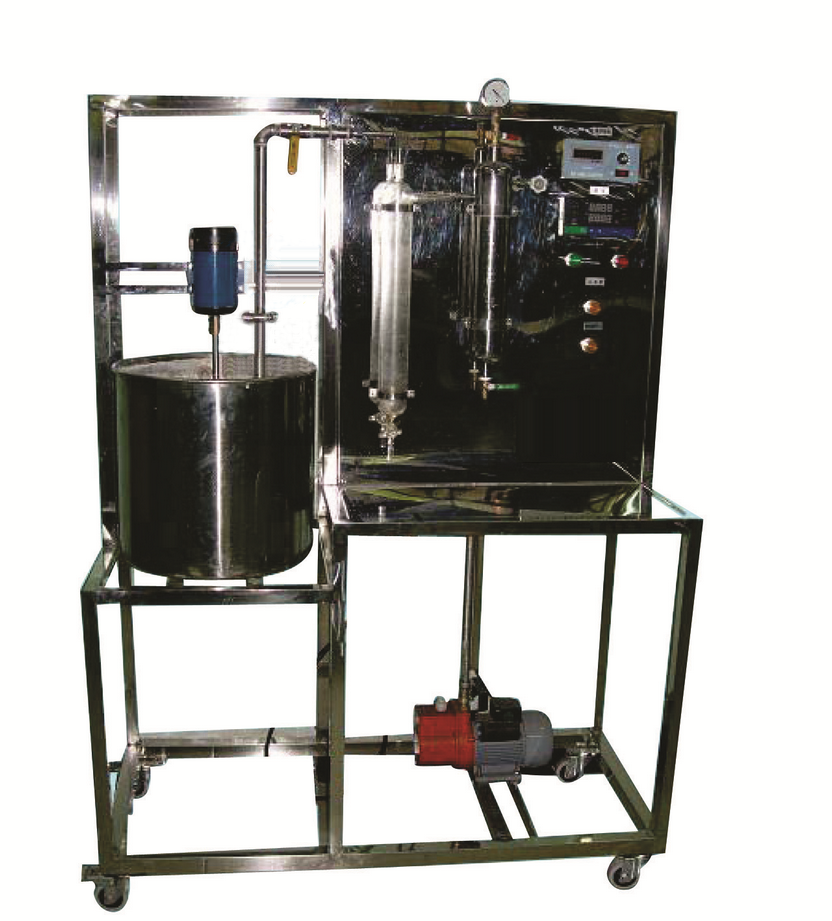

304不銹鋼物料桶：φ350×400mm。 304不銹鋼過濾器直徑：φ70mm。 玻璃計量瓶：1000ml。 調速電機：電壓AC220V，功率100W，攪拌器轉速：0-200r/min。 指針式真空壓力表：-0.1～0MPa 。 數字溫度儀表，Pt100鉑電阻溫度傳感器 ：0—100℃。 真空泵: 旋片式真空泵，抽速: ≥2L/s，轉速: 2800r/min 功率: 370W。 304不銹鋼緩沖罐 Φ76mm。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼管路、管件及閥門。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1500*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 緩沖罐壓力 | 指針式壓力表 | 壓力表就地顯示 | 調壓閥（手動） | |
| 濾液體積 | 1000ml計量瓶 | 直讀 | 無 | |
| 過濾時間 | 數字秒表 | 秒表直讀 | 無 | |
| 溫度 | PT100鉑電阻 | 數字溫度計 | 無 | |
| 技術指標 | 說 明 | ||||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、相比恒壓板框過濾，真空抽濾具有配料少、時間短、操作維護簡便等優點。 5、裝置設計可360度觀察，實現全方位教學與實驗。 6、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
||||
| 裝置功能 |
1、能夠體現真空過濾裝置的構造和操作方法。 2、實現操作壓力對過濾速率的影響，驗證過濾過程中的各種關系、相關公式及基本理論。 3、 實現測定過濾常數K、qe、τe及壓縮性指數s的方法。 4、測定不同條件（真空度、濾液濃度、不同料漿）下的恒壓抽濾常數。 |
||||
| 設計參數 |
過濾器面積 0.00385 m2，過濾壓力：0～0.2MPa。 過濾常數K: 1.0×10-4—6.0×10-4m3/m2，qe：0.1—0.3，θe：100-300。 壓縮性指數 s ：0.1-0.2，物性常數 k：1.0×10-7--3.0×10-7 溫度：0-50℃。 |
||||
| 公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時物料由過濾器經真空泵抽吸后進入濾液瓶。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：固體CaCO3，外配設備：秒表。 |
||||
| 主要設備 |
304不銹鋼物料桶：φ350×400mm。 304不銹鋼過濾器直徑：φ70mm。 玻璃計量瓶：1000ml。 調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。 真空度：壓力傳感器，測量范圍：-0.1-0MPa，精度0.5級。 濾液量采用10KPa差壓傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約1000ml，配刻度管。 宇電AI501（帶485接口）壓差數字顯示儀。 宇電AI501（帶485接口）溫度數字顯示儀。 宇電AI501（帶485接口）壓力數字顯示儀。 Pt100鉑電阻溫度計 ：0—100℃。 真空泵: 旋片式真空泵 抽速: ≥2L/s，轉速: 2800r/min，功率: 370W。 304不銹鋼緩沖罐 Φ76mm。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼管路、管件及閥門。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1500*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。 |
||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |
| 真空度 | 數字顯示儀表，精度：0.5%FS | 調壓閥（手動） | |||
| 濾液體積 | 數字顯示儀表，精度：0.5%FS | 無 | |||
| 過濾時間 | 上位機采集 | 無 | |||
| 溫度 | 數字顯示儀表，精度：0.5%FS | 無 | |||
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、時間、壓力、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | ||||
友情提示：
1、設備驗收：各采購單位收貨時請檢查真空過濾實驗裝置的貨品外觀，核實的真空過濾實驗裝置及配件，拒收處于受損狀態的真空過濾實驗裝置；
2、設備質保：茂育將為各采購單位提供真空過濾實驗裝置說明書，在質保范圍內提供對真空過濾實驗裝置的免費維修，超出條件承諾時提供對真空過濾實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>真空過濾實驗裝置的選型錯誤或購置數量錯誤，造成真空過濾實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對真空過濾實驗裝置的發貨期為參考值，如您需要了解真空過濾實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對真空過濾實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關真空過濾實驗裝置的技術咨詢。
