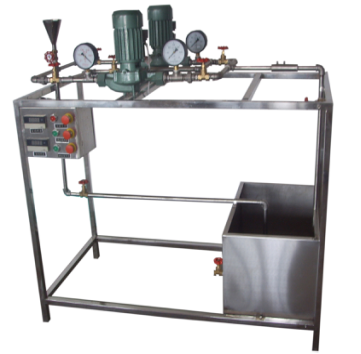

MYLT-8離心泵綜合實驗裝置
離心泵綜合實驗裝置-實驗?zāi)康模?/strong>
1、適合于工程流體力學(水力學)教學實驗。
2、了解離心泵的結構、特性及操作;熟悉離心泵的工作原理。
3、掌握離心泵主要參數的測定方法,測量一定轉速下的離心泵特性曲線。
4、雙泵串、并聯實驗及泵汽蝕實驗。
二、主要配置:
離心泵、蓄水箱、文丘里流量計、壓力表、U型壓差計、單相功率表、玻璃溫度計、實驗管道、閥門、自循環裝置、不銹鋼框架。
三、技術參數:
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:220V/50Hz?蛇B續操作。
2、離心泵采用臥式離心泵流量,額定功率:370W,轉速:2800r/min,吸程:8m,效率:34%,流量:6m3/h,揚程:15m,實驗范圍寬,能明顯出現空化汽蝕現象,數量2臺。
3、壓力表:表盤直徑Φ100mm,測量范圍0~0.6MPa,精度1.5級。
4、真空表:表盤直徑Φ100mm,測量范圍-0.1-0MPa,精度1.5級。
5、功率測量:數字型功率表,精度 1.0 級
6、電動機功率采用數字單相交流功率測量?jī)x表測得。
7、渦輪流量計流量:流量約 0.5 ~ 8 m 3 /h。壓差范圍:10~150KPa。
8、蓄水箱:容積約80L,304不銹鋼材質,當停止供水開啟灌泵閥時,可使泵運行時出現汽蝕現象。
9、實驗所用的流體-水為全循環使用設計,充分節約水資源。
10、電控箱,裝有開關指示燈、功率表,對其中泵的功率進行顯示。
11、控制屏面板及框架均為304不銹鋼材質,結構緊湊,外形美觀,流程簡單,操作方便。
12、外形尺寸:1600×500×1500mm(長×寬×高),框架為可移動式設計,帶腳輪及禁錮腳。
