MY-PV44樓宇新能源實訓裝置（光伏發電系統）

室內實訓裝置操作平臺

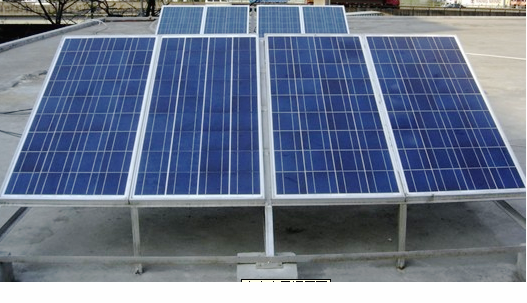

太陽能電池方陣

樓宇新能源實訓裝置（光伏發電系統）主要是針新能源教學大綱實訓教學需求研制，幫助學生理解太陽能光伏發電原理和學習光伏工程應用技能。適用于廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域。

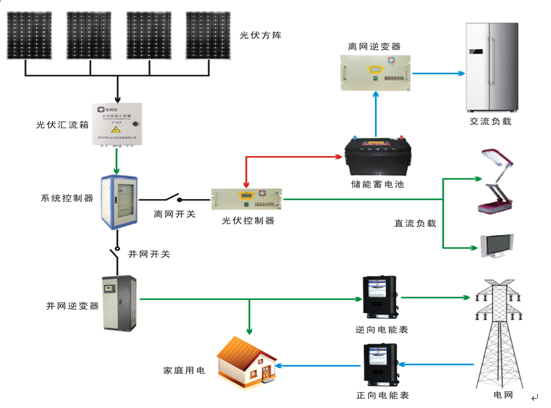

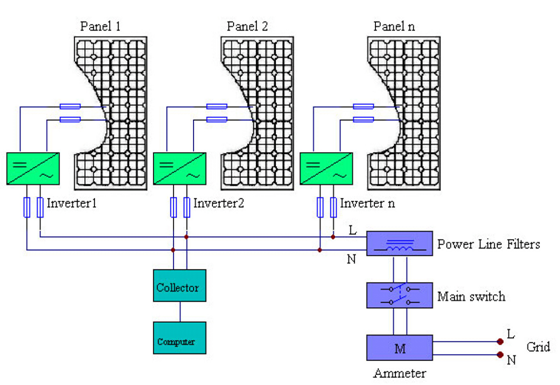

圖：光伏發電系統組成圖
二、特點:
1）實驗臺各功能模塊完全獨立，實驗內容豐富，便于組合及擴展；
2）系統可組成獨立的離網發電系統或并網發電系統，實驗方便靈活；
3）所采用發電設備均和實際工程一樣，應用及實用價值極強；
4）采用工業鋁型材，實訓屏采用工業鋁合金型材滑道；
三、技術指標:
1.多晶硅太陽能電池組
1）峰值功率：250W/塊
2）最大功率電壓：35VDC
3）最大功率電流：6.12A
4）開路電壓：42V
5）短路電流：6.09A
6）組件數量：4塊
2.光伏控制器1.2KW （蓄電池充放電管理）
主控芯片采用工業級16位高速MCU，運行速度快，抗干擾能力強，配有獨立的人機操作LCD顯示屏，各項參數顯示可能過嵌入式按鍵切換，常規參數可以修改。

1）額定電壓：48VDC
2）充電功率：1.5KW
3）放電電流：28A
4）蓄電池欠壓保護：42VDC
5）蓄電池超壓保護：62VDC
6）輸出直流電流：25A
3.離網逆變器:

1）使用先進的雙CPU單片機智能控制技術，具有高可靠性、低故障率的特點；
2）純正弦波輸出，帶負載能力強，應用范圍廣；
3）具有完善的保護功能（過負載保護、內部過溫保護、輸出短路保護、輸入欠壓保護、輸入過壓保護等），大大提高產品的可靠性；
4）體積小、重量輕，內部采用CPU集中控制、貼片技術，使得體積非常小、重量輕；
5）散熱風機智能控制，采用CPU控制散熱風機的工作狀態，大大延長風機的使用壽命，并且節約電能、提高工作效率；
6）工作噪音小，效率高
7）直流輸入電壓：40～75VDC
8）額定輸出功率：1KW
9）輸出波形：純正弦波
10）輸出電壓：220VAC
11）頻率范圍：50Hz/60Hz
12）工作效率：90%
13）功率因數：>0.9
14）波形失真率≤5%
15）工作環境：溫度-20℃～50℃
16）相對濕度：﹤90﹪（25℃）
17）保護功能：短路、過熱、超載保護
18）特殊功能：完善的旁路功能，可以實現市電→光伏或光伏→市電之間的無縫切換，可優選光伏優先或市電優先。
4.電力蓄能單元:

1）、蓄電池類型：免維護膠體蓄電池
2）、蓄電池組容量:12V/100Ah
3）、蓄電池數量： 4個采用4串連接
5.并網逆變器:
1）、高頻雙向并網，單向并網功能
2）、高頻直接調制，AC半波合成
3）、雙向并網方式：直接負載消耗，逆向傳輸AC電流
4）、單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
5）、無變壓器設計，最大效率可達97.5%，歐洲效率可達96.6%
6）、極高的MPP跟蹤精度（>99.9%）
7）、較寬的直流電壓輸入范圍，兼容各種類型的太陽能組件
8）、接線、安裝簡單，易于操作
9）、IP65設計，適合室內外各種環境下的安裝
10）、可采用無線WiFi或GPRS方式通過移動設備或臺式電腦監控發電量信息 （用戶可選）

直流輸入?yún)?shù)
最大輸入功率[W]	1500
最大輸入電壓[V]	72
額定直流電壓[V]	48
MPP電壓范圍[V]	25-62
滿載MPP電壓范圍[V]	25-70
啟動電壓[V]	22
關斷電壓[V]	75
最大輸入電流[A]	55
MPP追蹤數量	4
直流輸入路數	4
交流輸出參數
最大輸出功率[W]	1500
額定輸出功率[W]	1200
額定電網電壓[V]	220/230/240
額定電網頻率[Hz]	50/60
最大輸出電流[A]	12.0
電網電壓范圍*[V]	185-276
電網頻率范圍*[Hz]	45-55/55-65
功率因數	>0.99
總電流諧波畸變(THD)	<2%
啟動并網功率[W]	30
夜間自消耗[W]	<1
待機損耗[W]	6
交流連接類型	即插即用端子
最大效率	97.5%
安全與保護
直流絕緣阻抗監測	有
直流開關	可選
漏電流監控模塊(RCMU)	內部集成
電網監控及保護	有（孤島效應）
保護等級	I (參考 IEC 62103)
過壓等級	電池板側 II / 交流側 III (參考 IEC 62109-1)
參考標準
安規標準	EN 62109, AS/NZS 3100
電磁兼容標準	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
并網標準	VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21
物理結構
尺寸（寬x高x厚）[mm]	37030538
重量[Kg]	2.9
防護等級	IP 65 (參考 IEC 60529)
散熱方式	自然冷卻
安裝方式	壁裝懸掛固定
一般參數
工作溫度范圍	-40°C 至 +60°C(大于45℃降載)
相對濕度	0% 至 98%, 無凝露
最高海拔	2000m
噪音等級	<0dB
隔離類型	無變壓器
數據通訊接口	電力線載波

高性能自動功率點追蹤（MPPT）:
強大的MPPT算法，以優化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大于25%以上。

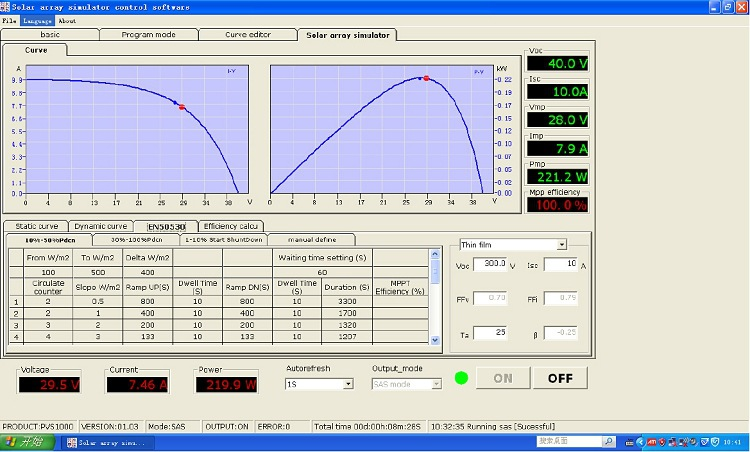

MPPT追蹤圖
電力輸出:（逆向電力傳輸）:
高效的電力逆向傳輸技術，專利技術之一，逆變器在并網輸出模式時電力以反方向電力傳輸，自動檢測電路中的負載并優先進行使用，用不完的電力才向電網逆方向傳輸供應到其他地方使用，電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。

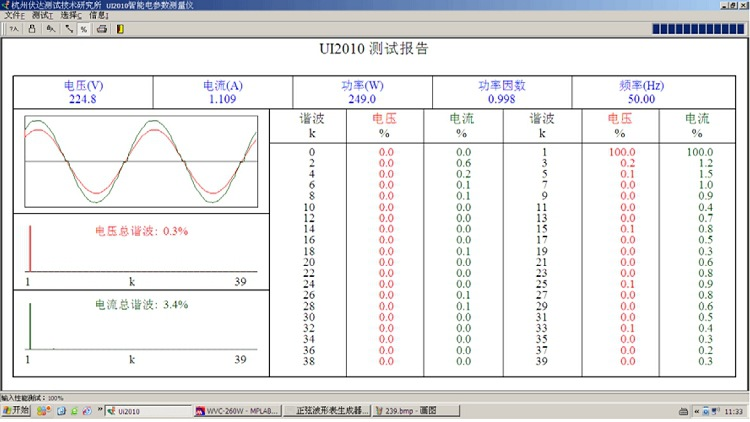

并網湝波分量測試圖

6. 顯示單元:
方陣電壓、電流；逆向交流電壓、電流、頻率、功率；正向交流電壓、電流、頻率、功率；設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。
各儀表采用實驗跳線連接，應用靈活。

四、教學研究及實訓項目:
1、主要實驗實訓內容:
實驗1.太陽能光伏板能量轉換實驗實訓；
實驗2.環境對光伏轉換影響實驗實訓；
實驗3.太陽能電池光伏系統直接負載特性實驗實訓；
實驗4.太陽能控制器工作原理實驗實訓；
實驗5.接反保護實驗；
實驗6.太陽能控制器對蓄電池的過充保護實驗實訓；
實驗7.太陽能控制器對蓄電池的過放保護實驗實訓；
實驗8.夜間防反充實驗；
實驗9.離網型逆變器工作原理實驗實訓；
實驗10.獨立光伏發電實驗實訓；
實驗11.并網型逆變器工作原理實驗實訓。
2、并網逆變電源技術實驗:
實驗 1、并網逆變電源單元組成原理技術實驗。
實驗 2、并網逆變器的最大功率跟蹤 MPPT 控制方法的比較實驗，探討新方法。
實驗 3、光伏同步電源與風電同步電源并網兼容控制技術測試實驗。
實驗 4、并網逆變器的防孤島效應瞬間保護技術測試試驗。
實驗 5、并網逆變電源輸出功率與光伏能量變換的實驗。
實驗 6、并網逆變電源直流輸入欠壓控制實驗。
實驗 7、并網逆變電源交流輸出波形測試實驗。
實驗 8、并網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
3、太陽能控制器技術實驗:
實驗 1、通用型充放電控制器充電、放電、保護、MPPT控制技術實驗。
實驗 2、控制器模擬充電值和放電值保護點測試實驗。
實驗 3、控制器戶用型和光控型功能模式實驗。
實驗 4、控制器負載過載和短路保護靈敏度實驗。
4、離網逆變電源技術實驗:
實驗 1、離網逆變器逆變基本控制原理實驗。
實驗 2、離網逆變器輸入模擬直流電壓電流保護點測試實驗。
實驗 3、離網逆變器輸出交流模擬負載的電壓電流測試實驗。
實驗4、離網逆變器在不同阻性和感性負載的瞬間啟動電流值測試實驗。
實驗 5、離網逆變器輸入功率與輸出功率比值效率計算與測試實驗。

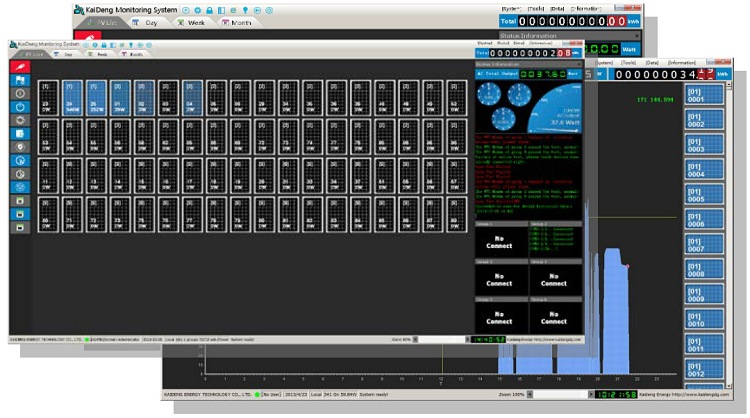

5、并網發電系統監控軟件實驗:
實驗 1、在上位軟件里查看單站監控項目：直流電壓VDC、直流電流A、輸入功率KW 交流電壓VDC、交流電流A、輸出功率KW，日發電量KWh、日運行時數hmin、總發電量KWh、總運行時數h，二氧化炭排放量查詢。
五、設備基本配置簡表:

序號	名稱	型號	數量	單位	備注
1	實驗操作控制臺		1	臺
2	太陽能電池板		1	KW
3	并網逆變器	1.2KW	1	臺
4	離網逆變器（正弦波）	1000W	1	套
5	儲能蓄電池	100Ah	4	只
6	方陣支架		1	套
7	蓄電池柜/支架		1	套
8	電線、電纜		1	套
9	實驗附件		1	套
10	工控觸摸一體機	10/13寸	1	臺	用戶選配
11	監控軟件		1	套
12	操作手冊		1	本
