主頁 > 產品介紹 > 工程制圖實驗室設備 > 工程繪圖桌 2023-06-16

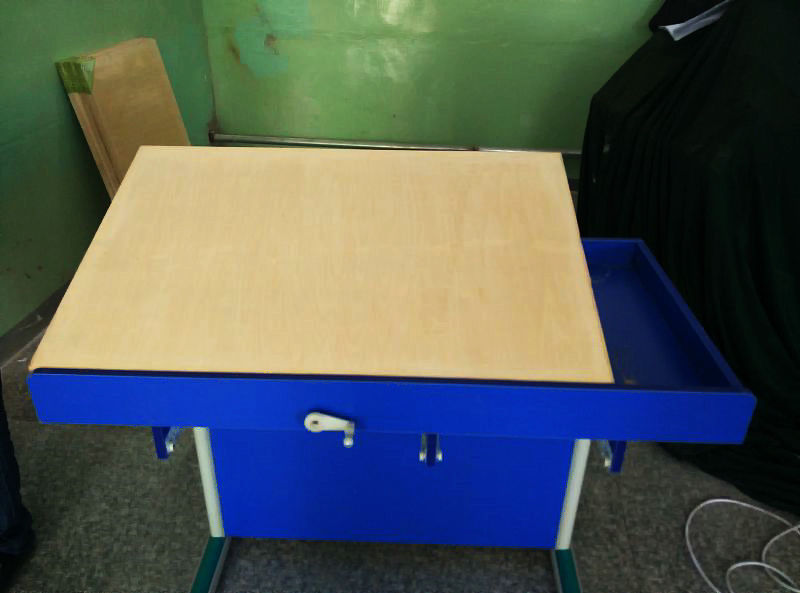

MYGC-5工程繪圖桌

工程繪圖桌-概述：

工程制圖課是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更快地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年愿望。

二、工程繪圖桌介紹：

1、規格尺寸

教師桌規格：1600×800×800mm

學生桌規格：1300×620×730mm

2、用料規范及特點：

工程繪圖桌是根據制圖課學習的要求設計的,符合人體工程學,設計新穎,穩定可靠,功能齊全。板面斜度具有0-40度范圍可調, 轉動手柄即可調節面板傾角,傳動部分為中碳鋼和鋁合金材質的螺旋傳動,堅固耐用。臺面下的抽屜可放文具、資料等。右邊可放置電腦，是一款具有手工畫圖和電腦做圖的一體化工程制圖桌。是各大院校的理想首選制圖實驗室設備。

3、結構介紹：

鋼木結構桌體材料選用16mm厚優質雙貼面三聚胺板,桌體板截面選用優質PVC封邊,經由自動封邊機加熱180攝氏度膠封。桌體下部為左右兩邊為鋼質支撐架連接，結實美觀；繪圖板為高級90*60mm一號繪圖板；凳子為鋼塑結構圓凳；

三、主要技術參數：

三聚氫胺(刨花)板：16mm厚優質刨花板，三聚氫胺貼面，符合綠色環保E1級標準。

特點：色澤鮮明，硬度大，耐磨，耐熱性好。耐化學藥品性能好，能抵抗一般的酸、堿、油脂及酒精等溶劑的磨蝕。表面平滑光潔，容易維護清洗。

封邊處理：臺灣碩泰公司生產的優質封邊條封邊，環保膠水。

塑鋼升降凳：PVC座面，鋼管身 ;管身鋼材厚度：1mm烤漆處理；凳面厚6mm,底坐三錐形設計,平穩牢固。整體高度45cm。

凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圓管,金屬?zèng)_壓成型、經過酸洗、磷化、靜電噴塑，表面平整光滑，色彩協調，漆層均勻一致,執行標準：GB/T3325。漆膜耐沖擊測定按GB1732，耐化學測定按GB1763執行。

（一）學生桌配置：規格1300*620*730mm；

（1） 90cm丁字尺

（2） 90*60cm一號繪圖板

（3）精密繪圖儀器（5件一套）

（4） 25cm曲線板

（5） 30cm多用斜角三角板

（6）美工刀

（7）三棱比例尺

（8）多功能模板

（9）大圓弧模板

（10）不銹鋼多用擦圖片

（11）畫圓模板

（12）繪圖鉛筆（5支一套）

（13） 81a繪圖筆

（14）四腳凳塑料(1張)

（15）學生桌(1張)

（16）電腦有學校自配

（二）老師桌配置：規格1600*800*800mm；

（1）1200cm丁字尺

（2）120×90cm零號圖板

（3）精密繪圖儀器（12件一套）

（4）高亮度書寫投影（1臺）

（5）投影薄膜（一盒）

（6）銀幕（一幅）

（7）制圖基本技能掛圖（一套16張）

（8）滑動轉椅（一張）

（9）25cm曲線板

（10）30cm多用斜角三角板

（11）美工刀

（12）三棱比例尺

（13）多功能模板

（14）圓弧模板

（15）不銹鋼多用擦圖片

（16）畫圓模板

（17）繪圖鉛筆（5支一套

（18）速成制圖小模型（55件一套）

（19）81a繪圖筆

（20）老師桌(1張)

友情提示：
1、設備驗收：各采購單位收貨時請檢查工程繪圖桌的貨品外觀，核實工程繪圖桌的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供工程繪圖桌使用說明書和質保期，在質保范圍內提供對工程繪圖桌的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓こ汤L圖桌選型錯誤或設備購買數量錯誤，造成工程繪圖桌的退換貨要求，將不被接受；
4、設備貨期：對工程繪圖桌的發貨期為參考值，如您需要了解工程繪圖桌的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對工程繪圖桌有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工程繪圖桌的技術咨詢；
