主頁 > 產品介紹 > 采暖通風實訓設備 > 空氣調節系統模擬實驗臺2023-07-01

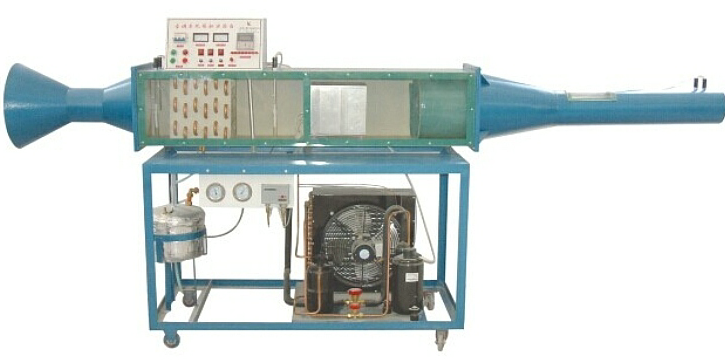

MYCN-11空氣調節系統模擬實驗臺

一、空氣調節系統模擬實驗臺-概述
本裝置是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。
二、裝置特點：
安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件。
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜2.5kVA
5、重量：100kg
6、外形尺寸：320cm×60cm×130cm
四、基本配置及功能
1、控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2、交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3、測量?jī)x表
溫濕度傳感器4只，為了能夠直觀地讀數，將各組溫濕度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
真空壓力表3只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4、控制儀表
壓力控制器2只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
5、變頻器1只
三菱變頻器0.4K，用于控制軸流風機風速及運行狀態
6、空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m³/h、全壓35Pa、功率90W、噪聲59dB）
風冷制冷機組：由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7、加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實驗項目
1、全新風（直流式）空氣調節系統夏季運行工況實驗
2、全新風（直流式）空氣調節系統冬季運行工況實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查空氣調節系統模擬實驗臺的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的空氣調節系統模擬實驗臺；
2、設備質保：茂育將為各采購單位提供空氣調節系統模擬實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對空氣調節系統模擬實驗臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>空氣調節系統模擬實驗臺選型錯誤或購買空氣調節系統模擬實驗臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對空氣調節系統模擬實驗臺的發貨期為參考值，如您需要了解設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對空氣調節系統模擬實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
