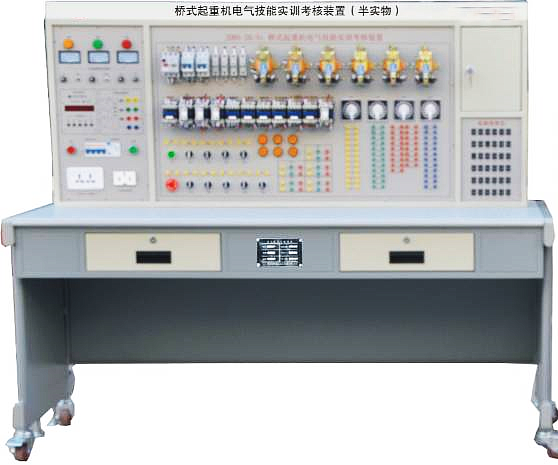

MY-30/5T橋式起重機實訓裝置

30/5t橋式起重機實訓裝置-是用于課堂演示、機床電氣控制原理性操作及實訓實習。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的機床電氣維修方面的實訓裝置，同時可作職業資格培訓的考核設備。通過本儀器的使用，能提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以達到教學目的弱點。
二、30/5t橋式起重機實訓裝置功能特點
1、本套裝置電氣部分的操作，能實現30／5 t橋式起重機各種運動控制，它包括：主鉤的起吊和下降、副鉤的起吊和下降、大車的左右移動、小車的前后移動、主鉤起吊和下降調速、副鉤起吊和下降調遣、大車及小車移行調速-極限位置限位保護；
2、機床電氣線路的所有接點，在裝置的面板上都有測試點，便于學員檢測故障；
3、智能型故障設置與大屏幕液晶答題器：
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；
三、技術性能：
  1、輸入電源：三相四線(380V±10％50Hz)。
  2、工作環境：溫度-10℃～+40℃，相對濕度<85％(25℃)，海拔<4000m
  3、裝置容量：<0-2kVA
  4、漏電保護動作電：≤30mA；漏電保護動作時間：≤o．1 s
  5、控制屏尺寸，1575MM×725MM×1535MM
四、設備配置：

序號	名稱	數量	備注
2	30/5T 橋式起重機半實物模型	1臺

五、實訓項目與目的
  1．熟悉常用低壓電器的機構、原理
  2．通過觀察機床模型的運動，了解機床的實際運動
  3．了解機庶電器赫q的原理及各種保護裝置
  4．掌握機床中常見故障的排除方法
六、故障點設置一覽表

故障編號	故障現象
1	起重機無法啟動
2	副鉤不能下降
3	扶溝不能下降
4	小車不能向后
5	打車不能向右
6	副鉤不能提升
7	副鉤不能提升
8	打車不能向左
9	起重機無法啟動
10	起重機無法啟動
11	起重機無法啟動
12	起重機無法啟動
13	起重機無法啟動
14	起重機無法啟動
15	主鉤不能啟動
16	主鉤不能啟動
17	主鉤不能啟動
18	不能強力下降
19	主鉤電動機不能正轉
20	主鉤不能強力下降
21	制動器(用YA5模擬)不能松開.電阻不能被短接
22	電磁制動器不能松閘
23	主鉤調速不正常
24	主鉤調速不正常
25	當操作手柄從強力下降5檔往回板時,使KM5不能自鎖
26	大車不工作
27	主鉤不工作

---
