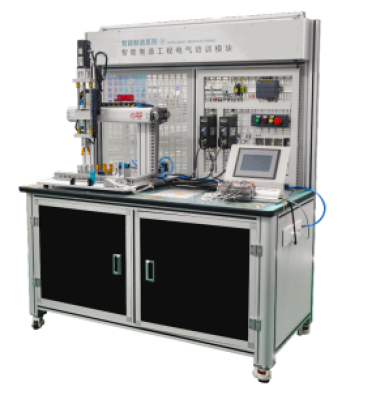

MYJS-04機械手上下料控制裝置

一、裝置介紹
MYJS-04 機械手上下料控制裝置元器件主要由伺服電機、電磁閥、氣動夾爪、滾珠絲桿等組成。設備主要功能通過控制伺服電機來實現左右X軸、上下Y軸的高精度定位，結合氣動機構實現工件的抓取和擺放；可以完成垂直平面內復雜運動軌跡的控制，使實訓內容與生產實際更加接近。適合高等院校“機電工程系”自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢；輕便、美觀、易學習是產品的特色。
二、主要實驗項目：
1、伺服電機控制實驗；
2、開環位置控制實驗；
3、兩軸聯動控制應用實驗；
4、具有路徑規定的機械手工藝編程實驗；
5、機械手搬動及上下料工作模擬實驗。
三、產品涉及課程：
傳感器檢測技術、電機拖動技術、伺服電機高精度定位技術、氣壓傳動與控制技術、可編程控制技術及應用等自動化專業課程。
四、主要特點：
1、裝置由鋁型材、高強度鈑金制作，表面高亮度銀色硬質氧化；
2、PLC控制端口對外開放；
3、用PLC實現對伺服電機的控制；
4、采用伺服電機實現高精度定位的運動控制；
5、體現絲桿傳動在實際生產中的應用；
6、運用了氣動回路控制技術、很好的體現氣壓傳動在實際生產中的運用；
7、采用鋁材加工，不生銹、輕便、美觀；
8、學習趣味性，耐用、直觀。
五、實訓內容：
1、傳感器的安裝與調試
①　電感開關的接線方式、感應材質距離及輸出電壓的正負；
②　光電對射開關的接線方式、感應材質距離及輸出電壓的正負；
③　傳感器在滾軸絲桿有效行程內的安裝與應用。
2、直線滑軌、滾珠絲桿的安裝與調試
①　滾珠絲桿與電機的連接及固定；
②　直線滑軌的安裝及作用；
③　運動控制中其他部件的安裝及應用。
3、氣動元件的安裝與調試
①　氣動元件間的管路連接；
②　氣動方向控制回路的安裝；
③　氣動三聯件（又稱氣源處理裝置）的安裝與應用；
④　氣動夾爪在實際生產中的應用。
4、伺服電機及驅動器的安裝與調試
①　伺服電機及伺服驅動器的安裝與接線方法；
②　伺服驅動器的參數調節；
③　伺服電機在機械設備運動控制中的應用。
六、主要技術參數：
1、輸入電源：AC220±10%；
2、控制電壓 : DC24V；
3、整機功率：<1KW；
4、氣源壓力：0.75MPa。
七、配置清單

序號	名稱	型號/規格	數量
1	桁架機械手模塊	鋁合金材料制作，具有小型2軸桁架機械手、物料自動供料機械、自動收料機構、物料自動夾緊機構	1套
2	對射型光電開關	DC24V NPN	2套
3	交流伺服電機	CTSD M16-B2012-M100	2臺
4	交流伺服電機	CTSD M16-B1012-M110	1臺
5	伺服驅動器	CTSD E10-B2012-M100	1臺
6	伺服驅動器	CTSD E10-B1012-M100	1臺
7	直線軸承	LHFCD12	2只
8	滾珠絲桿	見圖紙	2套
9	小圓螺母	M12*1.25	1只
10	聯軸器	8-8 梅花型	1只
11	接近開關	SN04-P	6只
12	深溝球軸承	6001ZZ	3只
13	氣動手爪	HFY20	1只
14	大口機械夾	HDT1020	1只
15	拖鏈	內25x18 附拖鏈頭	1m
16	二聯件	GFC200-06-F-1	1只
17	截止閥	GZ200-06	1只
18	專用連接支架	GA200U-P1	1只
19	彎頭	Φ6-1/8	1只
20	彎頭	Φ8-1/8	1只
21	塑料消聲器	1/4	1只
22	T型三通	Φ8	1只
23	匯流板	100M-2F	1只
24	二位五通電磁閥	4V110-06（DC24V）	2只
25	螺紋直通	Φ4-1/8	4只
26	彎頭	Φ6-1/4	1只
27	堵頭	1/4	3只
28	金屬消聲器	1/4	2只
