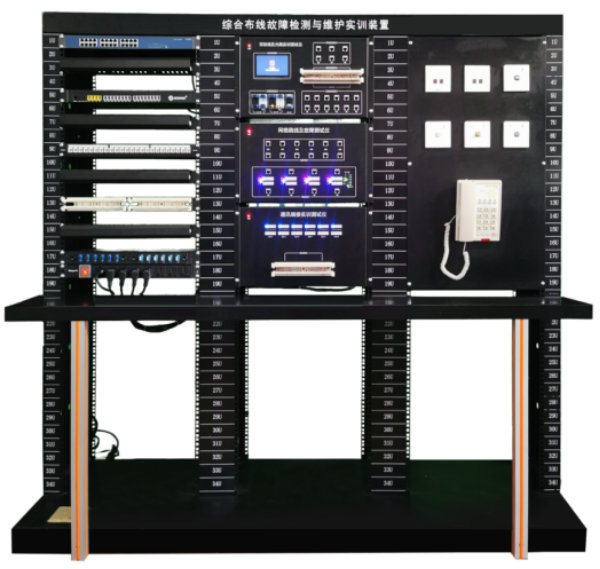

MYLYX-01D綜合布線故障檢測實訓臺


一、技術規格:
1、外型尺寸:長1800mm,寬650mm,高1600mm
2、電壓/功率:交流220V/50W
3、配套設備:帶彩色 LCD 液晶屏顯示功能的“雙絞線及光纜實訓測試儀”1 臺、帶彩色 LED 色塊顯示功能的“線纜跳線及故障測試儀”1 臺、帶彩色 LED 色塊顯示功能的“通訊端接實訓及測試儀”1 臺、機架式 24 口網絡交換機 1 臺、機架式語音交換機 1 臺(4 進 16 出可編程)、8 口工業 PDU 電源 1 套、RJ45 網絡配線架(19 英寸 24 口)1 個,110 通訊配線架(19 英寸 100 對)1 個,理線架4 個,組合式光纖配線架(19 英寸 12 口)1 個、網絡及語音面板(86 型)2 套、光纖面板4 套,按鍵式電話機 1 部、、操作臺1張。
二、產品特點:
1、
綜合布線故障檢測實訓臺,綜合布線故障檢測實訓設備為三聯全鋼結構,開放式網絡實訓操作,主體分上下層。
2、實訓臺可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓,干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。
3、機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀1臺,每芯線端接對應彩色LED發光塊,直觀持續顯示端接連接狀況和線序,分48組共有96個發光色塊,同時顯示6根雙絞線全部端接情況。可直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
4、機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀1臺,對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序,每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序,64個指示燈分32組,設有線纜類型、組別、故障類型提示燈組,同時檢測出4根跳線壓接情況。故障演示系統面板上設有網絡跳線測試接口6組,故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。
5、雙絞線及光纜測試儀1臺,由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成,分別包括RJ45接口,110型通訊跳線架和光纜配線接口。儀器正面板左上方設有一塊5.6英寸的液晶顯示屏幕,此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果,以及相關實驗說明。進入系統后,點擊液晶觸摸屏,進行  實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區(包含一組光功率計功能)。
6、實訓臺背部設有布線實訓螺孔板(每套有安裝M6螺孔30個,孔距100*100毫米),模擬3套工作區子系統/水平子系統管/槽布線實訓,工作區系統插座安裝實訓,垂直子系統插座安裝實訓;側面立柱20個Φ20暗管孔,進行暗管穿線和工作區底盒安裝實訓。
7、測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能:
1、網絡模塊端接與測試實訓
2、網絡光纖跳線制作與測試
3、光纖熔接、冷接測試實訓
4、110語音跳線架壓接實訓
5、銅纜及光纖網絡布線故障演示與診斷測試
6、銅纜基本鏈路,永久鏈路連接,測試實訓
7、光纜基本鏈路,永久鏈路連接,測試實訓
