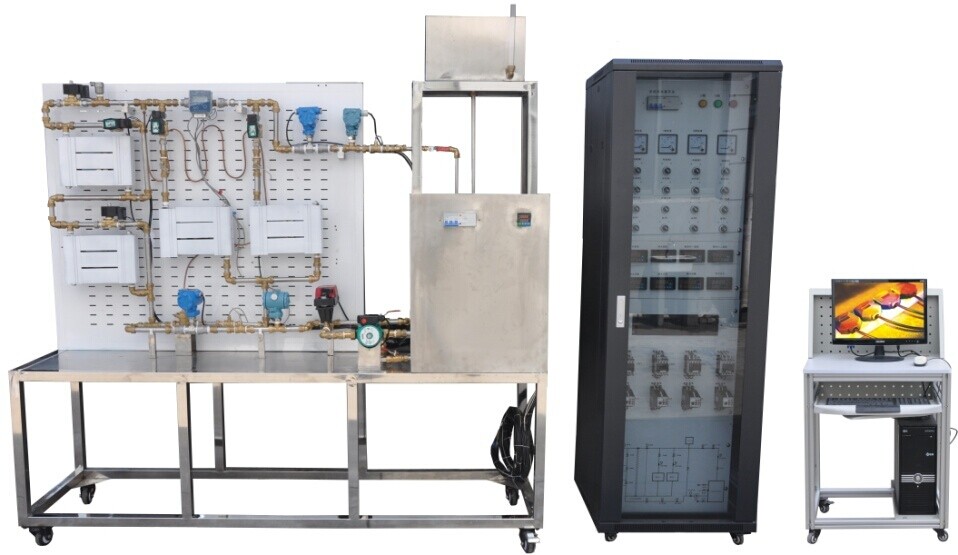

MY-90 熱水供暖循環系統綜合實訓裝置

熱水供暖循環系統綜合實訓裝置-以智能儀表為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。適用于高職院校、職業學�？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。
二、技術性能：
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜10kVA
4、設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。
三、系統配置：
1、實訓臺
實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。
2、系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1) 電熱水鍋爐
額定功率：9kW
供熱面積：108m²
供熱量：7740kcal/h
(2) 膨脹水箱
采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）
(3) 小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m³/h
3、控制柜
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。
四、實訓項目：
1、掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2、熱水供暖系統的安裝與調試
3、熱水供暖用戶熱計量
4、熱力工況調節
5、組態軟件的應用
五、配置清單：

序號	名稱	主要部件、器件及規格
1	電氣控制柜	長×寬×高為600×600×1773m
2	實訓對象	長×寬×高為2200×700×2090mm
3	循環水系統	小型離心式熱水泵（額定功率：95W、額定揚程：6m、額定流量：1.08m3/h）、4套散熱器（進出口管徑：DN20）、1套自力式壓差控制閥（安裝方式：螺紋連接、公稱壓力：1.6MPa、介質溫度：0～150℃、導壓管長度：1.6m、導壓管連接端尺寸：3/4管螺紋）、5個電磁閥（工作電壓：AC220V）、2個電動球閥（工作電壓：DC3.3V，進出口管徑：DN15）、2個手動球閥、Y型三通過濾器（材質：黃銅）、不銹鋼鋁塑復合管及自動排氣閥
4	電加熱鍋爐	電加熱水器（外殼：不銹鋼、工作電壓：AC380V、功率：2.0KW、進出水口徑：DN20、水溫設置：40～95℃、）
5	監控儀表	指針式交流電壓表：量程0～450V；指針式交流電流表：量程0～10A；指針式交流電流表：量程0～0.5A。壓力變送器：量程0～100Pa、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制渦輪流量變送器：量程0.4～1.2m³/h、工作電壓：DC24V、輸出信號：4～20mA、接線方式：二線制無磁單流束電子式熱量表：測量溫度范圍：2～95℃、公稱壓力：1.6MPa
6	光盤	力控組態軟件、實驗指導書、使用說明書等
7	型材電腦桌
8	組態軟件
9	扳手	0-250mm
10	螺絲刀	十字
11	內六角扳手	6mm
12	產品使用說明書
13	產品實驗指書
14
