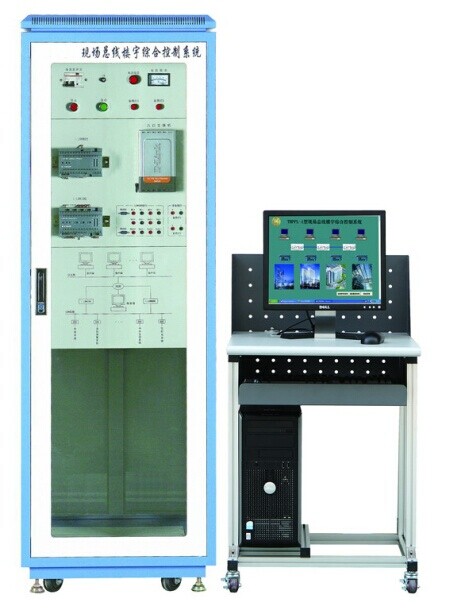

MY-87 現場總線樓宇綜合控制系統
現場總線樓宇綜合控制系統是智能樓控系統的一個重要發展方向，而基于LonWorks總線的樓控網絡系統是目前智能建筑發展的一種主流，2006年LonTalk協議成為中國國家標準化指導性技術文件GB/Z 20177.1-2006,為更好地滿足智能樓宇教學的需要，推出了一系列基于LON總線的智能樓宇教學實驗裝置。本系統是此類系列產品之一。它具備IBMS系統兩級網絡和三層管理(控制)的典型結構，即采用現場總線網(Lonwalks信道)和由B/S結構構成的局域網兩級網絡結構，現場（DDC）控制、過程管理（服務器）、遠程客戶管理三層管理結構。

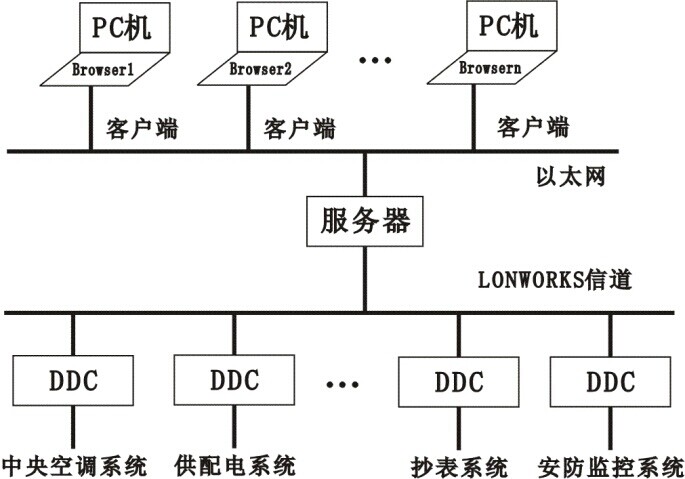

系統結構如下圖所示：
二、現場總線樓宇綜合控制系統特點：
1、各子系統基于DDC模塊和LON總線實現現場總線控制，技術性強
2、具備IBMS系統中兩級網絡和三層管理(控制)的典型結構，代表性強
3、對于控制器使用Lontalk協議的所有子系統都可以方便于集成到該系統中來，開放性強
三、技術參數：
1、輸入電源：AC220V±15%，50Hz
2、環境溫度：-20℃～+45℃
3、裝置容量：＜1kVA
4、外形尺寸：600mm×600mm×1290mm
5、安全保護：具有漏電自動保護裝置
四、實驗項目：
IBMS系統實驗：
1、系統結構與設備認識
2、DDC模塊的開發使用
3、LON網絡開發應用（LON網組建）
4、B/S網絡開發應用（B/S網絡組建）
5、子系統實驗
6、根據集成系統中的不同子系統可以完成相關實驗項目
五、基本配置：
1、控制柜控制柜由電源開關、電源指示、電壓指示儀表、保險絲、LonWorks/IP服務器、交換機等部件組成，可完成IBMS系統網絡集成功能。
2、監控軟件配備IBMS監控系統軟件，可以實現對中央空調、供配電、抄表、安防等系統的全監控；提供相關組網和組態軟件，可以讓學生自行設計網絡系統和監控界面。
3、豪華型電腦桌桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定。
4. i.LON100 Internet服務器
i.LON100 Internet服務器是一個高性能的網絡接口，用于連接LonWorks 網絡到企業IP網絡或者Internet。它有LonWorks、ModBus、M-Bus、數字量的I/O等多種豐富的設備接口，其中數字量I/O包含了2路脈沖輸入（M1、M2）、2路開關量輸入（Input1、Input 2）和2路開關量輸出（Out1、Out2），從而很容易地將現場設備連接到i.LON100，并使這些設備的數據有效地應用到企業IP網絡和Internet。i.LON100內置有時序調度、報警和數據記錄等功能模塊，用戶可以使用其內置的網頁接口存取和訪問這些應用，本系統正是通過i.LON100的時序調度功能，實現對照明子系統的時序控制。
5、 i.LON600 LonWorks/IP服務器
i.LON600 LonWorks/IP服務器是一個遵從EIA 852協議的LonTalk到IP的路由器。它為日常設備的存取訪問能夠提供一個可靠的、安全的Internet通道。它能夠?qū)nternet或者任何基于10/100 Base-T的LAN或者WAN作為本地或者遠程傳遞LonWorks控制信息的通道。其內部采用一個32位RISC處理器和Echelon公司的LonWorks/IP體系結構，從而為高速控制、顯示、監視應用程序提供了最佳的服務，本系統正是通過i.LON600的高速路由功能，實現服務器（IP通道）和LON網之間的數據交互。
友情提示：
1、設備驗收：各采購單位收貨時請檢查現場總線樓宇綜合控制系統的貨品外觀，核實現場總線樓宇綜合控制系統的數量及配件，拒收處于受損狀態的現場總線樓宇綜合控制系統；
2、設備質保：茂育將為各采購單位提供現場總線樓宇綜合控制系統產品說明書內的質保條件和質保期，在質保范圍內提供對現場總線樓宇綜合控制系統的免費維修，超出條件承諾時提供對現場總線樓宇綜合控制系統的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>現場總線樓宇綜合控制系統選型錯誤或購買數量錯誤，造成現場總線樓宇綜合控制系統的退換貨要求，將不被接受；
4、設備貨期：現場總線樓宇綜合控制系統的發貨期為參考值，如您需要了解現場總線樓宇綜合控制系統的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對現場總線樓宇綜合控制系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關現場總線樓宇綜合控制系統的技術咨詢。
