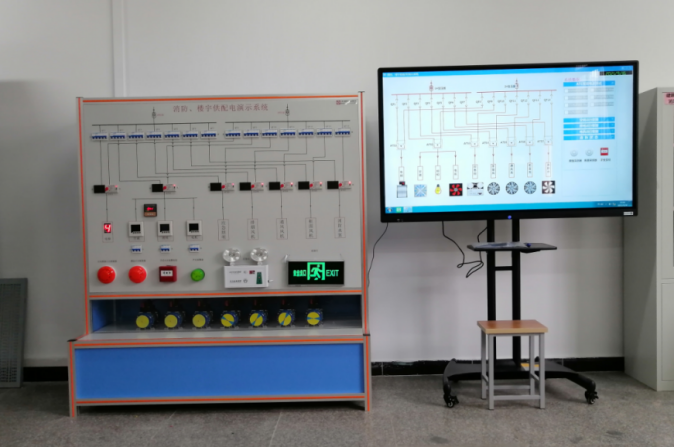

MYXLY-03B樓宇供電及消防供電演示系統

樓宇供電及消防供電演示系統-概述
本實訓裝置能配合智能建筑樓宇供配電系統有關課程,進行有關供配電低壓部分的實訓教學,可以讓學生了解樓宇中供配電基本結構,熟悉供配電監控系統,掌握供配電子系統在樓宇自動化系統中的應用。
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、
系統特點
1.采用樓宇中典型供配電形式
2.采用數字控制模塊實現對配電系統中各類數據的采集與開關控制
3.采用先進總線通信協議組網,具有典型的代表性
4.配備上位機監控系統,可實時監控供配電網絡結構
5.配備語音同步講解功能,方便教學
三、
系統組成
1、消防供電
(1)消防控制實現樓宇供電系統的斷電,斷電后應急照明燈、疏散指示燈亮,柜面顯示應急照明模擬燈、疏散指示模擬燈亮,監控畫面同步顯示應急照明燈、疏散指示燈亮。
(2)火災報警,柜面聲光報警動作,監控畫面同步顯示報警燈。
(3)發生火災時,消防水泵啟動,柜面水泵運行指示燈亮,監控畫面同步顯示消防水泵的運行動畫。
(4)發生火災時,排煙風機、通風風機啟動,柜面風機模型動作,監控畫面同步顯示風機運行動畫。
(5)火災報警時,電梯消防控制模式啟動,電梯降至1層,柜面電梯1層指示燈亮,人機畫面同步顯示電梯當前位置1層。
(6)柜面消防控制中心,手動操作,停止整個樓宇配電,切換為消防專用用電,監控畫面模擬當前供電監控狀態。
2、樓宇供配電
(1)柜面2路供電電源,一路電源故障停電,另一路備用電源自動切換,監控畫面監控當前狀態。
(2)柜面電源配電線路開關及對應電流儀表指示燈,監控畫面監控當前開關狀態
(3)柜面用電負載電機啟動,當前電流值、電壓值顯示,電能計量表顯示,無功補償顯示,監控畫面模擬當前狀態。
(4)監控畫面監控當前用電負載工作狀態(空調、照明、電機)
3、控制屏
由樓宇供配電線路組成,并設置控制電器:微型斷路器等,現場設置儀表測量單元,進行電壓和電流顯示,采用智能電量采集模塊完成多種電量的采集:電壓、電流功率、電能等,并通過總線完成上位機的各路電量顯示。
4、上位機監控系統
配備監控系統軟件,實現對供配電系統的遠程監控,實現斷路器的消防聯動控制,各線路電量參數的監視。
5、電腦桌
整體采用工業鋁型材框架,經過數控機械精加工成型鋁型材外表面靜電氧化處理,完全貼合設計,外形時尚美觀,經久耐用。實訓臺底部配電腦主機托板,底部采用帶剎車的萬向輪,移動和固定兩相宜。
四、
技術參數
1. 輸入電源:三相四線~380V±10%  50Hz
2. 環境溫度:-10℃~+45℃
3. 裝置容量:<5kVA
4. 外形尺寸:1680×640×1800mm
5. 安全保護:具有漏電保護
五、實訓項目
常用配電設備認知與應用
智能建筑的供電運行線路組建與操作
電量傳感器認知與應用
供配電系統中運行線路狀態的現場監測、抄表和控制
備自投聯動運行控制和調試
應急電源配電線路運行和聯動控制
配電線路功率因數補償運行控制
消防自動報警系統的聯動控制


友情提示:
1、設備驗收:各采購單位收貨時請檢查樓宇供電及消防供電演示系統的貨品外觀,核實本裝置的數量及配件,拒收處于受損狀態的樓宇供電及消防供電演示系統;
2、設備質保:茂育將為各采購單位提供樓宇供電及消防供電演示系統產品說明書內的質保條件和質保期,在質保范圍內提供對本裝置的免費維修,超出條件承諾時提供對樓宇供電及消防供電演示系統的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌臉怯罟╇娂跋拦╇娧菔鞠到y(tǒng)選型錯誤或購買本裝置數量錯誤,造成樓宇供電及消防供電演示系統的退換貨要求,將不被接受;
4、設備貨期:樓宇供電及消防供電演示系統的發貨期為參考值,如您需要了解樓宇供電及消防供電演示系統的精確貨期,請與茂育的銷售人員聯系;
5、咨詢電話:如各采購單位對樓宇供電及消防供電演示系統有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關樓宇供電及消防供電演示系統的技術咨詢。
