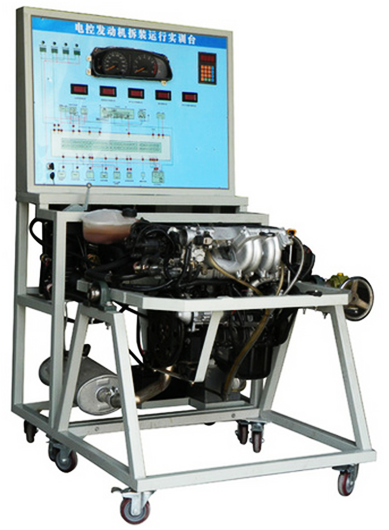

電控發動機拆裝實訓臺附拆裝翻轉架-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控汽油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。通過發動機實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生了解發動機起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理；
2、實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。

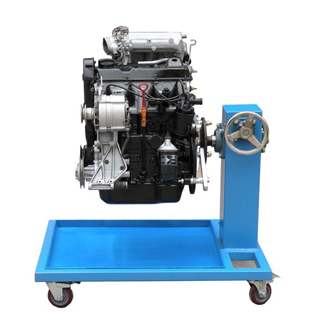

拆裝翻轉臺架由電控汽油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3、帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；
運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4、實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7、實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1、工作電源：直流12V
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：120*80mm
四、實訓臺基本配置（每套）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
（一)運行檢測控制臺1套 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色
電路圖（950*900*4mm鋁塑板） |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
3 |
組合儀表 |
原車 |
套 |
1 |
|
4 |
診斷座 |
原車 |
個 |
1 |
|
5 |
點火開關總成 |
原車 |
個 |
1 |
|
6 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
7 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
8 |
燃油箱 |
10L |
個 |
1 |
|
9 |
汽油泵(含汽油泵插頭) |
全新 |
套 |
1 |
|
10 |
水箱及附件 |
原車 |
套 |
1 |
|
11 |
冷卻電子風扇 |
12V，80W |
個 |
2 |
|
12 |
蓄電池 |
12V 65Ah |
臺 |
1 |
|
13 |
繼電器 |
含：起動繼電器、油泵繼電器、
冷卻風扇繼電器等 |
套 |
1 |
|
14 |
對接線束 |
茂育 |
套 |
1 |
|
15 |
保險絲盒 |
茂育 |
個 |
1 |
|
16 |
電源總開關 |
50A |
個 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置,面板柜與底座) |
1000*650*1700mm
(長*寬*高） |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
茂育 |
套 |
1 |
