MYQC-3126汽車電工電子實訓平臺

汽車電工電子實訓平臺-是針對大中專院校開設的《電力電子技術》、《半導體變流技術》等課程實驗實訓大綱的要求，結合上�？茖W(xué)技術出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研制的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置,具有設故排故的功能，方便對學生進行考核。
二、技術特點：
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能：
1、輸入電壓：三相四線～380V±10%  50Hz
2、工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5kVA
4、裝置尺寸：1650mm×700mm×1580mm （5%左右）
四、實訓平臺基本裝備

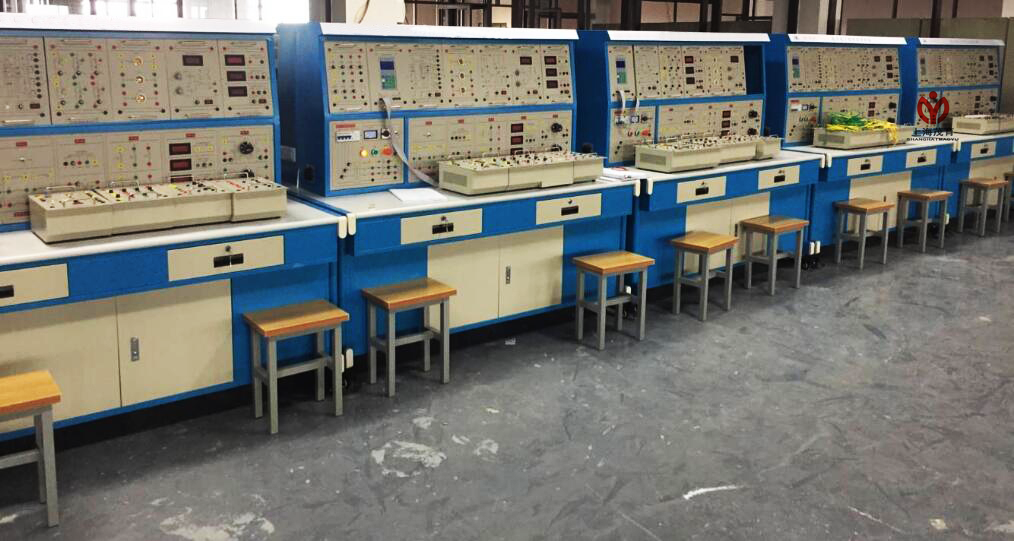

實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用框架式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
1.  PE-01交流電源組件
提供三相可調交流電源（范圍單相：0～250V；三相0-450V），自帶有過流保護和漏電保護功能，設有隔離變壓器輸出，實訓安全。
（1）三相電源首先通過三相漏電保護器，然后經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2.  PE-02功率二極管組件
提供大功率整流二極管七個（熔絲保護電路），鈕子開關一個，作為整流和續流使用。
3.  PE-03晶閘管組件
提供6只單向晶閘管，用于可控整流實訓，設有RC阻容吸收及熔絲保護電路。
4.  PE-04雙向晶閘管組件
提供3只雙向晶閘管,用于交流調壓電路實訓
5.  PE-05 GTR、MOSFET、IGBT組件
提供GTR(大功率晶體管)、MOSFET(功率場效應晶體管)、IGBT(絕緣雙極性晶體管)三種功率器件
6.  PE-06三相芯式變壓器組件
提供63.5V、0.8A/127V、0.4A芯式變壓器一只
7.  PE-07 三同步變壓器組件
設有由三同步變壓器及一只三刀三擲開關組成。
8.  PE-07D燈組負載組件
由三只250V/4A燈座組成，實訓時作為電阻性負載使用
9.  PE-08電抗器、變壓器組件
提供平波電抗器一組，可供100mH、200mH、700mH選擇，雙路220V變壓器一只
10.PE-9給定及電壓指示組件
提供連續可調的+15V和-15V給定電壓，帶輸出指示。
11.PE-10交流電參數表組件
提供真有效值交流數字電壓表一只（工業級）：
1）  測量范圍：0-500V,設置 2V/20V/200V/1000V四量程，量程自動切換,超量程報警。
2）  2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。
3）  測量精度：±0.5%+2。
4）  抽樣率：5次/秒
5）  工作溫度范圍：-20℃～+50℃。
6）  上位機具有實時監視及關斷功能。
提供真有效值交流數字電流表兩只（工業級）：
1）  測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。
2）  2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3）  測量精度：±0.5%+4。
4）  抽樣率：5次/秒
5）  工作溫度范圍：-20℃～+50℃。
6）  上位機具有實時監視及關斷功能。
12.PE-11直流電參表組件
提供直流數字電壓表一只（工業級）：
1）  測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。
2）  2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。
3）  測量精度：±0.5%+2。
4）  抽樣率：5次/秒
5）  工作溫度范圍：-20℃～+50℃。
上位機具有實時監視及關斷功能
提供直流數字電流表兩只（工業級）：
1）  測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。
2）  2.7寸TFT液晶屏顯示四位測量值，超量程提示。
3）  測量精度：±0.5%+2。
4）  抽樣率：5次/秒
5）  工作溫度范圍：-20℃～+50℃。
6）  上位機具有實時監視及關斷功能。
13.PE-12單相晶閘管觸發電路（BT35單結晶體管）
提供單結晶體管來產生觸發觸發信號，用于控制單相晶閘管組成的整流電路；
14.PE-12 B TCA785集成觸發電路
提供西門子TCA785，與KC04（KC09）等相比它對零點的識別更加可靠，輸出脈沖的齊整度好，移相范圍更寬，同時它輸出的脈沖可以人為自由調節，可用做單相整流或調壓電路實訓。
15.PE-13 TC787觸發電路組件
采用TC787芯片構成三相全控觸發電路、具有輸出穩定、可靠、輸入阻抗高、抗干擾性能好等優點，而且裝調簡便、使用可靠，只需一只這樣的集成電路，就可完成三相移相功能
16.PE-14可調電阻組件
提供90Ω×2/1.3A可調電阻一只， 900Ω×2/0.41A可調電阻一只，作為純阻性負載使用
    17.PE-16 直流斬波電路實訓
 提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿山滩闹薪祲簲夭�電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）等典型實驗。
18. PE-15智能故障實訓考核儀器（可以聯網考核，也可以不用電腦單機考核）
一次故障設置多達16個，并帶有擴展接口，可擴展更多的故障設置。故障設置方便、靈活，可以對的學生的技能進行鑒定考核
19. 汽車電子制作演示套件及開發平臺：
汽車電子制作演示套件及開發平臺就是讓學生根據自己的喜好選擇一個實用課題做為畢業論文選題，通過自己動手制作、編寫程序、調試組裝，最終完成一項具有實際功能且體現實用價值的產品模型，以此獲得第一手資料，再在此基礎上撰寫論文，這樣學生所寫的就是真實反映學生自身水平的論文了。
此產品的使用分五個部分：
1、  硬件電路設計，通過對硬件的抄板掌握下述幾點
制圖軟件 元件手冊使用 元件功能分析 硬件電路的設計等
2、  電路邏輯及協議設計。
3、  軟件編程。C語言在工程設計中的應用
4、  形成文本。
5、  實物答辯
二、實訓平臺硬件配置
汽車電子制作演示套件及開發平臺有電子模塊、便攜式實驗箱和模塊儲存柜等三部分組成。最核心的是由幾十個采用積木式標準接口組成的電子模塊，各電子模塊之間可以像搭積木一樣連接，同時可外接主機模塊和傳感器等外設，使其電路功能不斷擴展，涉及內容可涵蓋自動化、電子信息和通信類等專業。其次，配套的便攜式實驗箱是方便學生攜帶的，學生可以將自己選做的電子模塊存放在便攜式實驗箱中，在做畢業設計期間，該實驗箱可以以租借的形式由學生保管。同時，為了方便教學管理還配置了模塊儲存柜，以存放閑置的電子模塊。
（一）開發模塊配置如下：
1、STM32F103單片機核心模塊 ID103
2、CPLD－EPM240可編程邏輯控制模塊  ID104
3、AVR－ATMEGA128單片機核心模塊 ID102
4、51單片機核心模塊 ID101
5、GSM、GPRS通信模塊 ID201
6、RS485模塊 ID202
7、RFID射頻感應模塊 ID203
8、RS232模塊 ID204
9、USB轉串口模塊 ID205
10、LED點陣模塊 ID206
11、NRF 24L01無線模塊  ID207
12、串口WIFI模塊 ID208
13、點陣液晶模塊 ID209
14、鍵盤模塊 ID210
15、超聲波測距模塊 ID212
16、HC－05藍牙模塊  ID213
17、數碼管模塊 ID214
18、光敏電阻傳感器模塊 ID215
19、流水燈與交通燈模塊 ID216
20、人體紅外傳感器模塊 ID217
21、溫濕度傳感器模塊 ID218
22、火焰煙霧傳感器模塊  ID219
23、振動開關傳感器模塊 ID220
24、CAN總線控制與接口模塊 ID221
25、ZIGBEE模塊 ID222
26、步進電機驅動模塊 ID223
27、直流電機驅動測速模塊 ID224
28、AD采集模塊 ID225
29、DA轉換模塊 ID226
30、三軸加速、三軸角速度、三軸磁場檢測模塊 ID230
31、繼電器控制模塊 ID231
32、旋轉編碼器控制模塊 ID232
33、空氣質量傳感器模塊 ID233
34、聲音傳感器模塊 ID234
35、電流傳感器模塊 ID235
36、霍爾傳感器模塊 ID236
37、時鐘、存儲器模塊 ID237
38、顏色傳感器模塊 ID238
39、接口轉接模塊A
40、接口轉接模塊B
（二）配置開發工具：
1、51單片機仿真器
2、51單片機編程器模塊（51系列，AVR系列）
3、blaster USB下載線模塊
4、J－Link ARM模塊
（三）個人便攜式工具箱：集成電源，用于學生便攜，脫離實驗室環境使用
（四）、平臺的特色創新
汽車電子制作演示套件及開發平臺立求將理論與實踐緊密結合在一起，以點帶面，多方位的鍛煉學生的動手能力及分析問題與解決問題的能力，所以，該開發平臺不僅可以用于大學生畢業設計，同時，還可用于教學實訓項目。
如果將該項目應用于教學實訓中，可以分四個層次引導學生深入學習專業知識。
１.實訓層次一
用于電子工藝實訓課程。在該平臺提供的萬能孔板上練習焊接，焊接內容可以是由電子模塊組裝的實用電路，如555時基閃爍燈電路、直流穩壓電源電路、運算放大器電路等，還可以擴展更復雜的內容，如手機仿真系統。
２.實訓層次二
用于電子制圖實訓課程。根據實用課題內容，找出相應電子模塊，讓學生根據電子模塊的PCB板，運用電子制圖軟件畫出其電路原理圖及PCB圖。如：繪制MS51單片機模塊
３.實訓層次三
用于單片機實訓課程。根據實用課題內容，讓學生自己編寫程序，自己調試，最終完成一個具有實際功能且具有實用價值的產品模型。如：制作數字溫度的LCD或LED顯示。
4.實訓層次四
用于通信技術實訓課程。根據實用課題內容，讓學生自己了解通信過程，自己調試，最終完成一個具有實際功能且具有實用價值的產品模型。如：搭建基于GSM模塊、鍵盤模塊和LCD模塊實現一個簡單的實用手機系統。
（五）、實訓示例圖片

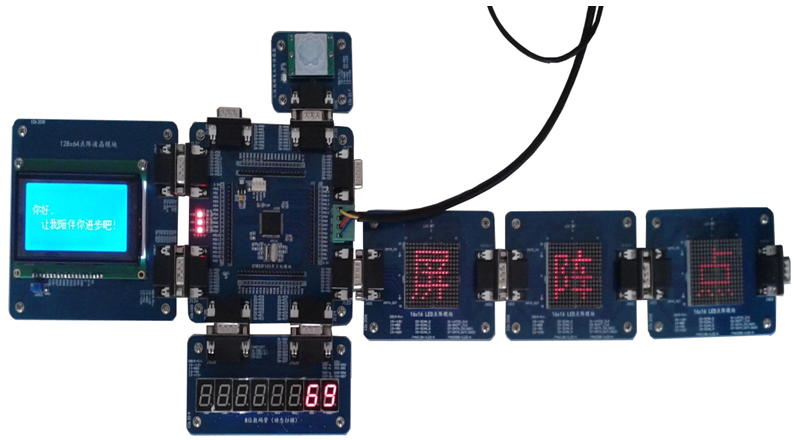

LCD屏、數碼管、點陣屏模塊驅動例題展示

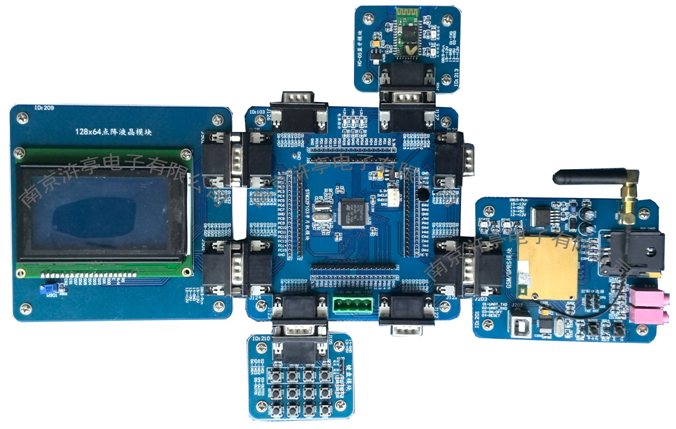

STM32F單片機實現的帶藍牙的手機功能例程展示
（三）實訓桌
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。
（四）實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
   五、實訓項目
1.功率器件及輔助元件特性實訓
(1)     電力二極管特性測試
(2)     晶閘管SCR特性特性測試
(3)     雙向晶閘管BCR特性測試
(4)     IGBT特性測試
(5)     MOSFET特性測試
(6)     GTR特性測試
(7)     脈沖變壓器特性
(8)     同步變壓器特性
2.觸發電路實訓
(1)     單結晶體管觸發電路（BT35/BT33）
(2)     西門子TCA785單相集成觸發電路
(3)     西門子TCA787三相集成觸發電路
3.整流電路實訓
不控整流
(1)     單相半波不控整流電路
(2)     單相全波橋式不控整流
(3)     變壓器中心抽頭雙半波不控整流
(4)     三相星形連接不控整流電路
(5)     三相橋式全波不控整流
可控整流
(1)     單相半波可控整流
(2)     單相橋式半控整流
(3)     單相橋式全控整流
(4)     變壓器中心抽頭雙半波可控整流
(5)     三相星形連接半波可控整流
(6)     三相橋式半控整流電路
(7)     三相橋式全控整流
4.逆變電路實訓
(1)     單相橋式整流有源逆變
(2)     三相橋式整流有源逆變
5.交流調壓電路實訓
(1)     單相晶閘管交流調壓電路
(2)     三相晶閘管交流調壓電路
(3)     單相雙向晶閘管交流調壓電路
(4)     三相雙向晶閘管交流調壓電路
6.IGBT直流斬波電路實訓
     （1）降壓型斬波電路（（Buck Chopper）
     （2）升壓型斬波電路（Boost Chopper）
     （3）生降壓型斬波電路（Boost -Buck Chopper）
六、本裝置可設置的部分故障內容：
1.晶閘管觸發脈沖的丟失
2.晶閘管陰極開路的故障
3.整流橋熔斷絲熔斷的故障
4.觸發電路同步信號的丟失
5.觸發電路中脈沖變壓器的故障
6.觸發電路的觸發脈沖調節失效
……………………………………
本實訓裝置故障設置多達16個，每個實訓通過多種故障組合，可設置更多的故障。
七、汽車電子制作課題（只列出部分，其它可由學生自己發揮）
1.  簡易交通燈控制系統
功能描述：交通燈通常指由紅、黃、綠三種顏色燈組成用來指揮交通的信號燈。綠燈亮?xí)r，準許車輛通行，黃燈亮?xí)r，已越過停止線的車輛可以繼續通行；紅燈亮?xí)r，禁止車輛通行。 紅黃綠信號燈狀態轉換一般邏輯如下：
     狀態1：南北方向車道的綠燈亮，車道、人行道通行；東西方向車道的紅燈亮，車道、人行道禁止通行；
     狀態2：南北方向車道的黃燈亮，車道、人行道緩行；東西方向車道的紅燈亮，車道、人行道禁止通行；
     狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的綠燈亮，車道、人行道通行；
     狀態3：南北方向車道的紅燈亮，車道、人行道禁止通行；東西方向車道的黃燈亮，車道、人行道緩行；
使用模塊：
ID101 89C51單片機模塊，ID216流水燈與交通燈模塊
設計說明：
     LED燈直接用單片機IO口控制
2.  鍵盤撥號顯示器
功能描述：數字按鍵0、1、2、……、9，按某個鍵，則數碼管同時顯示出按鍵所對應的數字，之前按鍵顯示的數字前移一個數位。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     按鍵鍵值自定義
3.  秒表計時器
功能描述：按鍵按一次開始計時，再按一次停止計時，數碼管同步顯示計時數據。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     按鍵鍵值自定義，時間精確到0.1S
4.  簡易計算器
功能描述：按鍵輸入數字和運算符號，數碼管顯示對應數據，實現加、減、乘、除運算
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     按鍵鍵值自定義
5.  RS232計算機串口通信控制小燈開關系統
功能描述：利用串口調試助手軟件，自定義通信協議，發送不同的數據，控制不同顏色的小燈亮與滅。
使用模塊：
     ID101 89C51單片機模塊，ID204 RS232接口模塊，ID216流水燈與交通燈模塊
設計說明：
     串口調試助手軟件可以網上下載或者自己編輯；LED燈直接用單片機IO口控制
6.  綜合報警系統
功能描述：對人體紅外、火焰、煙霧有毒氣體幾種報警信號進行報警顯示。人體紅外報警信號定義為“1”，有報警時數碼管顯示“1”；火焰報警信號定義為“2”，有報警時數碼管顯示“2”；煙霧有毒氣體報警信號定義為“3”，有報警時數碼管顯示“3”；無報警則顯示為0。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID219煙霧傳感器模塊，ID217人體紅外傳感器模塊
設計說明：
     人體紅外傳感器的檢測時間和延時時間均可通過電位器調節；火焰和煙霧的檢測閾值均可通過電位器調節
7.  基于超聲波的倒車?yán)走_(dá)測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。當距離障礙物小于1M時通過蜂鳴器報警，距離越近報警聲間隔頻率越高。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
     如果沒有蜂鳴器模塊，則可通過“ID216流水燈與交通燈模塊”中的LED燈代替
8.  基于超聲波的水位測試顯示系統
功能描述：基于超聲波模塊，進行距離測試顯示功能。利用超聲波模塊產生超聲波傳輸反射接收與時間的關系，用單片機進行控制與數據處理，并將結果數據在數碼管上顯示處理。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID212超聲波傳感器模塊
設計說明：
     因?yàn)樗�面可能�?huì)存在波紋起伏，需多次測試才能得到較準確數據
9.  步進電機調速顯示系統設計
功能描述：通過調節AD采集模塊上的電平調節電位器，改變AD采集模塊輸入端的電平值，從而控制步進電機的轉速，并在數碼管上顯示。用三個按鍵定義為：正傳，反轉和停止。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID225 AD采集模塊，ID223步進電機模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）
10. 直流電機測速顯示系統設計
功能描述：調節直流電機模塊上的電位器改變電機的轉速，通過光電開關測量電機轉速并在數碼管上顯示。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID224直流電機模塊
設計說明：
     按鍵鍵值自定義；按鍵與電機轉速對應關系自定義（注意步進電機的最高轉速）
11. 有人光控智能小燈控制系統
功能描述：利用人體紅外傳感器模與光敏傳感器，實現天黑有人經過時點亮小燈、天亮或者無人時熄滅小燈的智能控制系統；當然也可手動開關燈。
使用模塊：
     ID101 89C51單片機模塊，ID215光敏傳感器模塊，ID216流水燈與交通燈模塊，ID217人體紅外傳感器模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     LED燈直接用單片機IO口控制；按鍵鍵值自定義
12. 基于DS18B20的溫度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫度測量顯示器。

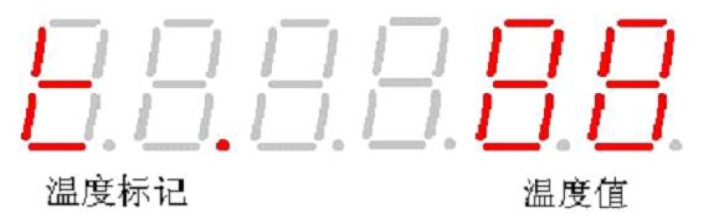

溫度值段碼管顯示畫面
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
     溫度值用“t .”符號標記；溫度值精確到0.5攝氏度
13. 基于DHT11的溫濕度度數碼管顯示器
功能描述：使用DS18B20溫度傳感器和數碼管實現溫濕度度測量顯示器，溫度和濕度切換顯示。
濕度值段碼管顯示畫面
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊
設計說明：
     溫度值用“t .”符號標記；濕度值用“rH.”符號標記；溫濕度值自動切換顯示，每個數值間隔2S
14. 環境測試儀段碼管顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
     測量光線時，最好把整個光敏電阻暴露于測量環境下；如果想用手遮住光線測量光敏電阻是否正常工作時，最好用手掌而不要用手指，因?yàn)槭种竷蓽y(cè)會漏一些光線。
使用模塊：
     ID101 89C51單片機模塊，ID214數碼管8模塊，ID218溫濕度傳感器模塊，ID215光敏傳感器模塊
設計說明：
     溫度值用“t .”符號標記；濕度值用“rH.”符號標記；亮度值用“L .”符號標記；溫濕度、亮度值自動切換顯示，每個數值間隔2S
15. LED點陣屏字幕顯示設計
功能描述：級聯8塊16X16點陣屏模塊，顯示出“偉大復興的中國夢”、“中國加油！”等字樣，可切換顯示、左移顯示。
使用模塊：
     ID101 89C51單片機模塊，ID206 LED點陣8模塊
設計說明：
     每一套硬件中只配置了一個”16X16點陣屏模塊”，使用時需要向其他組借用
16. LED點陣屏公交站名顯示設計
功能描述：級聯8塊16X16點陣屏模塊，模擬公交車站名顯示系統。當按下某個按鍵后，顯示屏顯示出對應的站臺名，連續顯示三次顯示，字位超過8個時可左移流動顯示。
使用模塊：
     ID101 89C51單片機模塊，ID206 LED點陣8模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     每一套硬件中只配置了一個”16X16點陣屏模塊”，使用時需要向其他組借用
17. LCD12864液晶顯示器設計
功能描述：使用單片機驅動液晶顯示器工作，顯示出自己的名字、學號、手機號及郵箱等信息，一頁不夠顯示可以切換二頁顯示；也可設計簡易動畫顯示，比如一只奔跑的馬、一只飛翔的鳥等。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，
18. 三級菜單鍵盤設計
功能描述：實現一個三級菜單：第一級為主菜單，3個菜單項目；每個主菜單項目進入后有2個二級菜單項目；每個二級菜單項目進入后有一個三級菜單項目。鍵盤定義：左移、右移、加、減、確認、返回鍵，用于菜單項目的上、下選擇，進入和退出。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，
19. 環境測試儀LCD12864液晶顯示
功能描述：實時測試環境空氣的溫度、濕度、和光線亮度。光線亮度分三個等級：光線低、光線適中、光線高。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，
20. 數字電子日歷系統設計
功能描述：使用單片機計時和驅動液晶顯示器工作，顯示日期、星期、時鐘信息，并可通過鍵盤對年、月、日、時、分、秒等進行設置；注意每年各月天數的處理和星期的計算。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
21. 帶上下限報警的溫濕度系統設計
功能描述：采集環境空氣溫度和濕度，并在LCD液晶上顯示出實時數值；可通過鍵盤按鍵設置溫度的上限值和下限值，當溫度超過上下限值時產生報警，驅動LED燈閃爍。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊，ID218溫濕度傳感器模塊，ID216流水燈與交通燈模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
22. 出租車計價器
功能描述：利用步進電機、按鍵模擬汽車的起步、加速、迅速行駛、減速、停止等過程，實現出租車計時計程計價的系統。。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID210獨立鍵盤與矩陣鍵盤模塊， ID223步進電機模塊
設計說明：
     液晶對比度需要調至適中，否則沒有字跡顯示出來，按鍵鍵值自定義
23. 基于CPLD的矩陣鍵盤掃描程序設計
功能描述：雖說矩陣鍵盤可以降低占用單片機IO口的數量，但是隨著按鍵個數的增加，實際所占用單片機IO的數量也是不可忽略的。如果加上驅動一個12864的點陣液晶所占用的IO口，類似89C51這種單片機所剩IO也不多了。另外，如果直接用單片機CPU直接動態掃描矩陣鍵盤，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，鍵盤的循環的任務就完全由CPLD完成，單片機只要在收到中斷后讀取下總線數據就可以了；
使用模塊：
     ID101 89C51單片機模塊，ID104 CPLD模塊，ID210獨立鍵盤與矩陣鍵盤模塊
設計說明：
     自定義按鍵鍵值，自定義鍵值讀取地址
24. 基于CPLD的數碼管動態掃描
功能描述：數碼管動態掃描接口方式，占用IO口少，電路簡單，但是需要較高頻率的循環刷新數據，如果直接用單片機CPU直接驅動，則CPU資源被占用較多或限制。而采用CPLD擴展驅動方案，循環刷新數據的任務就完全由CPLD完成，對單片機而言只要在需要是輸送一次顯示數據就行，這樣對單片機資源占用較少，而且編程也相對簡單。
使用模塊：
     ID101 89C51單片機模塊，ID104 CPLD模塊，ID214數碼管8模塊
設計說明：
     自定義每位段碼管顯示值寫入地址
25. 基于CPLD實現多路模擬串口通信
功能描述：如果一個硬件系統中，以89C51單片機為核心，而卻需要使用三四個UART串口通信，其中一種方案就是使用CPLD進行模擬串口的通信協議，擴展多個UART串口出來，然后用單片機總線進行各個串口的數據發送和讀取。
     依次類推，可實現IIC，SPI等多種通信串口的擴展。
使用模塊：
     ID101 89C51單片機模塊，ID104 CPLD模塊，ID204 RS232接口模塊
設計說明：
     此系統需要多組硬件
26. 基于CPLD的線路編碼及光通信系統設計
功能描述：自選一個線路編碼，將編碼后數據通過光發端機轉換為光信號，經過光纖傳輸后，再通過光收端機還原成電信號，進行時鐘提取、解碼輸出；將解碼輸出信號與原碼進行對比。
使用模塊：
     ID101 89C51單片機模塊，ID104 CPLD模塊，ID211 光纖收發模塊
設計說明：
     線路編碼電平必須為TTL電平，否則無法直接通過光端機收發
27. 基于RS485總線分布式溫濕度采集系統設計
功能描述：主機模塊通過RS485總線，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID202 RS485接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID202 RS485接口模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
28. 基于CAN總線分布式溫濕度采集系統設計
功能描述：
    主機模塊通過CAN總線，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID221 CAN接口模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID221 CAN接口模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
29. 基于NRF24L01模塊的無線遙控器設計
功能描述：通過無線模塊，將按鍵鍵值發射出去；接收端接收后控制對應的LED燈亮滅。
使用模塊：
     ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID216流水燈與交通燈模塊
設計說明：
     此系統需要多組硬件
30. 基于NRF24L01模塊的無線手持信號采集筆設計
功能描述：將待測試信號通過AD采樣離散量化為數字化數值，再通過無線模塊將測得數據發射出去；接收端收到波形數據后在LCD液晶上還原顯示出來
使用模塊：
     ID101 89C51單片機模塊，ID207 2.4G無線通信模塊，ID209點陣液晶12864模塊，ID225 AD采樣模塊
設計說明：
     此系統需要多組硬件；待測信號頻率不能太高，幅度值0～5V
31. 基于NRF24L01無線傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過NRF24L01無線傳輸，采用主從問詢方式獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 2.4G無線通信模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
32. 基于ZIGBEE傳輸分布式溫濕度采集系統設計
功能描述：主機模塊通過ZIGBEE無線傳輸，獲得各個從機采集的溫濕度值，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID207 2.4G無線通信模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID222 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID207 ZIGBEE模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
33. 基于GSM模塊的基站定位技術研究
功能描述：通過GSM模塊登記的多個基站信號強度的比較，可獲得GSM模塊相對于基站的位置，根據查詢基站的坐標從而得到GSM模塊較為準確的位置，將獲得的定位位置坐標通過LCD液晶顯示出來
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
設計說明：
     一些基站位置數據可通過互聯網獲得。
34. 基于GSM的遠程家電遙控設計
功能描述：通過短信方式，自定義短信關鍵字符與電器的對應關系，動作狀態的對應關系，控制指定電器的開關。、
使用模塊：
     ID101 89C51單片機模塊，ID216流水燈與交通燈模塊，ID201 GSM/GPRS模塊；
設計說明：
     自定義短信協議；電器用“ID216流水燈與交通燈模塊”中的LED燈代替
35. 基于GSM的遠程分布式溫濕度采集系統設計
功能描述：通過短信方式，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID201 GSM/GPRS模塊；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
36. 基于GPRS的遠程分布式溫濕度采集系統設計
功能描述：各個從機監測各地溫濕度，間隔1小時提交一次。所有監控狀態顯示在主機驅動的液晶顯示屏上。
使用模塊：
有外網固定IP的計算機一臺（SocketTool調試工具/自己編寫軟件）
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID201 GSM/GPRS模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
37. 基于RC522的實現IC卡的權限驗證、扣費、卡內信息顯示等
功能描述：模擬一個實際中使用的環境（如公交IC卡，浴室控水器，自行車租賃等），當用戶IC卡刷卡時，扣除一定的費用，并將卡內必要信息在讀卡器顯示屏上顯示出來。
使用模塊：
ID101 89C51單片機模塊（從機1），D209點陣液晶12864模塊，ID203 RFID模塊
設計說明：
     為降低難度，讀卡器內的用戶信息為本地已存信息。
38. 基于WIFI無線傳輸分布式溫濕度采集系統設計
功能描述：通過WIFI局域網，各個從機將采集的溫濕度值間隔一定時間向主機提交一次，顯示在主機驅動的液晶顯示屏上。
使用模塊：
ID101 89C51單片機模塊（主機），ID209點陣液晶12864模塊，ID208 WIFI模塊，無線路由器；
ID101 89C51單片機模塊（從機1），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機2），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
ID101 89C51單片機模塊（從機3），ID214數碼管8模塊，ID208 WIFI模塊，ID218溫濕度傳感器模塊；
……
設計說明：
     此系統需要多組硬件
39. 手機接打電話系統設計
功能描述：設計并完成手機接打電話功能，完能和真正手機的通話功能
使用模塊：
     單片機模塊，ID209點陣液晶12864模塊，鍵盤模塊，手機模塊
設計說明：
     此系統涉及內容較多，系統性強，有一定開發難度
40. 兩路用戶的電話時分交換機系統設計（選配）
功能描述：
    實現話機的摘掛機檢測，撥號檢測，號碼識別，撥號音、忙音、回鈴音、振鈴的產生與控制，PCM編譯碼芯片的驅動，時分交換控制，電話呼叫流程邏輯，以及電話通信狀態的液晶同步顯示等。
使用模塊：
     ID101 89C51單片機模塊，ID209點陣液晶12864模塊，ID104 CPLD模塊，ID227電話接口模塊，ID229時分交換模塊，兩部電話單機
設計說明：
     此系統涉及內容較多，系統性強，有一定開發難度
七、設備配置清單

序號	編號	名               稱		數量
1	PE-01	交流電源及同步變壓器組件		1件
2	PE-02	功率二極管組件		1張
3	PE-03	晶閘管組件		1件
4	PE-04	雙向晶閘管組件		1件
5	PE-05	GTR、MOSFET、IGBT組件		1件
6	PE-06	三相芯式變壓器組件		1件
7	PE-07	燈組負載組件		1件
8	PE-08	電抗器、變壓器組件		1件
9	PE-9	給定及電壓指示組件		1件
10	PE-10	交流電參數表組件		1件
11	PE-11	直流電參表組件		1件
12	PE-12	單結晶閘管觸發電路		1件
13	PE-12B	TC785觸發電路		1件
14	PE-13	TC787觸發電路組件		1件
15	PE-14	可調電阻組件		1件
16	PE-15	智能故障實訓考核儀器（可以聯網考核，也可以不用電腦單機考核）		1件
17	PE-16	直流斬波電路		1件
18	實驗桌	鐵質長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料		1臺
19	實驗臺			1套
20	學生凳	鋼木方凳		2張
21	汽車電子制作演示套件及開發平臺	包括軟件、硬件		1套
		仿真器	51仿真器
			51編程器
			AVR仿真器編程器
			JLINK仿真器編程器
			FPGA/CPLD編程器
22	通信板	1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）上位機與各實驗臺智能測量?jī)x表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。		1套
23	上位機軟件	1）添加、刪除、配置各實驗臺模塊。 2）實時監測各實驗臺各項模塊實時參數。 3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。		1套
24	實訓連接線	配備兩種不同的實訓聯接線，兩種不可以互插，實訓安全。		1套
25	實驗指導書	茂育		1套

---
