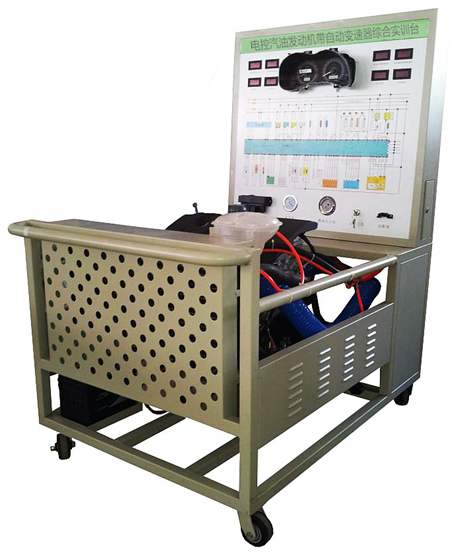

MYQB-22電控汽油發動機帶自動變速器綜合實訓臺
電控汽油發動機帶自動變速器綜合實訓臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用電控發動機與自動變速器為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，對自動變速器可進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作并做失速實驗。可真實展示電控汽油發動機和自動變速器組成結構和工作過程。通過實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握電控發動機與自動變速器系統的構造和原理，提高學生對電控發動機與自動變速器的初步認識，使學生了解電控發動機與自動變速器系統起到更直觀更深入的教學目的，是各汽車學校對電控發動機與自動變速器系統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的電控汽油發動機和自動變速器，充分展示電控發動機與自動變速器的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控汽油發動機與自動變速器實物，認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機和自動變速器電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7、實訓臺配備有制動系統(制動踏板、制動總泵、制動分泵、制動盤)，可對輸出軸進行自動變速器的失速實驗，檢測發動機及自動變速器的動力參數。
8、實訓臺配備有電源總開關、水箱防護罩、輸出軸防護罩等安裝保護裝置。
9、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
10、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，正前方/兩側焊接圓形護手桿，移動靈活，安全可靠、堅固耐用。
三、技術參數：
1、外形尺寸：1500×1000×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、主油道壓力表：0-250kg/psi
6、制動分泵壓力表：0-100kg/psi
7、變頻器：功率：4KW/5.5KW
8、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
9、鋼管：40*40*3mm
10、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
11、移動腳輪：120*80mm
四、基本配置(每臺)：
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶面板柜) |
裝有各種檢測端子以及
彩色噴繪電路圖 |
套 |
1 |
|
2 |
組合儀表 |
原車 |
套 |
1 |
|
3 |
發動機控制電腦(ECU) |
原車 |
臺 |
1 |
|
4 |
自動變速器控制電腦(ECU) |
原車 |
臺 |
1 |
|
5 |
診斷座 |
OBDⅡ |
個 |
1 |
|
6 |
點火開關(帶識讀線圈) |
原車 |
個 |
1 |
|
7 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
8 |
主油道壓力表 |
0-25kg/cm2 |
個 |
1 |
|
9 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
10 |
發動機總成(帶附件） |
茂育 |
套 |
1 |
|
11 |
自動變速器總成 |
茂育 |
套 |
1 |
|
12 |
變速器檔桿總成 |
原車 |
套 |
1 |
|
13 |
燃油箱 |
10L |
個 |
1 |
|
14 |
汽油泵(含汽油泵插頭) |
原車 |
套 |
1 |
|
15 |
油門控制裝置 |
原車 |
套 |
1 |
|
16 |
進、排氣管(帶保護罩) |
原車 |
套 |
1 |
|
17 |
制動系統總成 |
上海茂育 |
套 |
1 |
|
18 |
水箱(含不銹保護罩) |
原車 |
套 |
1 |
|
19 |
冷卻電子風扇 |
原車 |
個 |
2 |
|
20 |
蓄電池 |
12V/65AH |
臺 |
1 |
|
21 |
繼電器 |
含：起動繼電器、油泵繼
電器、冷卻風扇繼電器 |
套 |
1 |
|
22 |
保險絲盒 |
10路 |
個 |
1 |
|
23 |
電源總開關 |
50A |
個 |
1 |
|
24 |
制動裝置及附件 |
原車 |
套 |
1 |
|
25 |
移動臺架(帶自鎖腳輪) |
1500*1000*1700mm |
臺 |
1 |
|
26 |
故障模擬與排除裝置 |
上海茂育 |
套 |
1 |
|
27 |
設備教師手冊 |
上海茂育 |
套 |
1 |
|
28 |
設備合格證、保修卡 |
上海茂育 |
套 |
1 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查電控汽油發動機帶自動變速器綜合實訓臺的貨品外觀，核實電控汽油發動機帶自動變速器綜合實訓臺的數量及配件，拒收處于受損狀態的電控汽油發動機帶自動變速器綜合實訓臺；
2、設備質保：茂育將為各采購單位提供電控汽油發動機帶自動變速器綜合實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電控汽油發動機帶自動變速器綜合實訓臺的免費維修，超出條件承諾時提供對電控汽油發動機帶自動變速器綜合實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>電控汽油發動機帶自動變速器綜合實訓臺選型錯誤或購買數量錯誤，造成電控汽油發動機帶自動變速器綜合實訓臺的退換貨要求，將不被接受；
4、設備貨期：電控汽油發動機帶自動變速器綜合實訓臺的發貨期為參考值，如您需要了解電控汽油發動機帶自動變速器綜合實訓臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電控汽油發動機帶自動變速器綜合實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電控汽油發動機帶自動變速器綜合實訓臺的技術咨詢。
