主頁 > 產品介紹 > 制冷制熱實訓設備 > 雙門冰箱考核實訓設備 2024-09-21

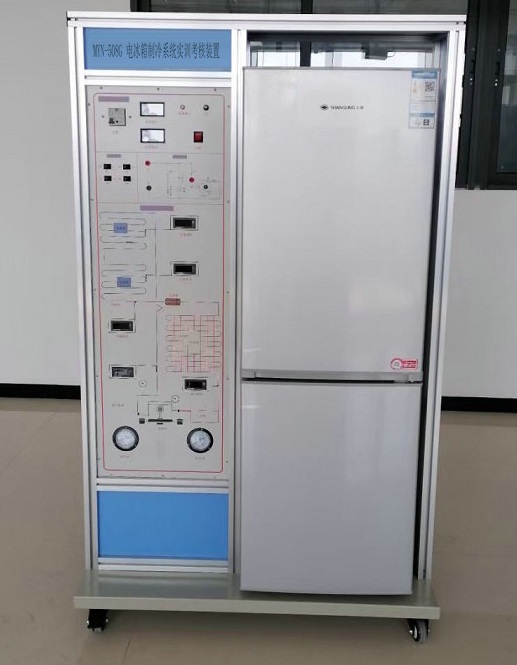

MYN-508H雙門冰箱考核實訓設備

雙門冰箱考核實訓設備-是專門為大中院校、中職學校制冷類專業而研制的制冷制熱實訓設備，根據制冷制熱類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統、電氣控制系統、系統調試、故障診斷等特點進行設計。強化了學生對空調冰箱系統管路的安裝與維修系統調試等的等的綜合職業能力。
本冰箱的制冷系統、電氣控制系統、故障設置系統于一體，直觀展示了本冰箱的系統結構、制冷原理�？汕宄目吹街评溲h(huán)系統結構及主要部件的實物，系統配置有交流電壓表、溫度表、真空高低壓表、信號指示燈，使整個冰箱系統的實時工作一目了然。適用于技能鑒定、考核工作、高職院校、職業學校的制冷技術、家用制冷設備原理與維修和制冷設備維修工等教學實訓。
二、實訓設備特點：
1、實訓裝置直觀展示了直冷式/間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3、系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際教學接軌。
4、裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、技術參數:
1、輸入電源：單相三線～220V±10% 50Hz
2、實訓裝置容量：＜0.2kVA
3、外形尺寸：600mm×600mm×1700mm
4、制冷劑類型：600a
5、安全保護：具有漏電流保護裝置，安全符合國家標準
四、基本裝備：
1、實訓柜：鐵質雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個電磁控制閥，用于直冷式與間冷式電冰箱轉換時切換不同的蒸發器，同時還可以完成制冷系統故障模擬實訓。管路中設有視液鏡，便于觀察制冷劑的狀態。在實訓柜的底層設有一個柜子，用于放置實訓連接線、工具及其它實訓用品。冰箱門采用透明設計，便于觀察蒸發器表面結霜、結露情況，冷凝器外置于冰箱后面。
2、系統配置表：

序號	名稱型號	數量
1	1/9匹冰箱制冷壓縮機	1臺
2	直冷式蒸發器	1套
3	間冷式蒸發器	1套
4	鋼絲式冷凝器	1套
5	冷凝風扇	1套
6	照明燈及門開關	1套
7	定時化霜時間繼電器	1只
8	補償電熱絲、補償開關	1套
9	溫控器	1套
10	化霜溫控器	1套
11	雙金屬片熱保護繼電器	1套
12	PTC啟動器、重錘啟動器	1套
13	毛細管	2根
14	電磁閥	2個

3、交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
4、交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
5、溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
6、真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
7、模擬故障設置箱1個：嵌于實訓柜內，用于模擬故障設置，并配有鎖�？稍O(shè)置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
8、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
9、實訓連接線1套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
五、雙門冰箱考核實訓設備故障說明:

序號	故障模擬說明	故障現象
A1	門燈開路	直冷模式下壓縮機工作，門燈不亮
A2	復合門開關公共端開路	間冷模式下風機不轉且門燈不亮
A3	風扇電機開路	間冷模式下風機不轉
A4	門開關開路	直冷模式下門燈不亮
A5	補償開關開路	直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動
A6	化霜溫控器開路	間冷模式下化霜時，化霜保險絲熔斷
A7	WDF溫控器H-L兩端開路	直冷模式下門燈亮，壓縮機不工作
A8	WDF溫控器L-C兩端開路	直冷模式下門燈亮，壓縮機不工作
A9	WPF溫控器L-C兩端開路	間冷模式下門燈亮，壓縮機不工作
A10	化霜時間繼電器BW-BK兩端開路	間冷模式下門燈亮，壓縮機不工作
A11	化霜溫度保險絲開路	間冷模式下化霜狀態下，化霜不起作用
A12	補償電熱絲開路	直冷模式下溫度在低于+5℃時環境下，壓縮機無法啟動
A13	化霜電熱管開路	間冷模式下化霜狀態下，化霜不起作用
A14	保護繼電器開路	壓縮機無法啟動，無電流顯示
A15	PTC啟動器開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A16	重錘啟動器啟動觸點脫落	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A17	壓縮機啟動繞組1-2兩端開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A18	壓縮機運行繞組1-3兩端開路	壓縮機無法啟動，電流較大(壓縮機工作電流5～10倍)
A19	系統臟堵	運行狀態下，高壓端壓力高、低壓呈現負壓狀態
A20	系統冰堵

六、實訓項目：
初級技工基本技能實訓
1、專用工具的操作
2、制冷系統管件焊接
3、制冷系統試壓及檢漏
4、制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
5、電冰箱電氣線路器件的認識和測量
6、直冷式電冰箱電氣控制線路接線及系統運行
7、間冷式電冰箱電氣控制線路接線及系統運行
8、直冷式電冰箱維修實訓及故障分析
9、間冷式電冰箱維修實訓及故障分析

友情提示：
1、設備驗收：各采購單位收貨時請檢查雙門冰箱實訓考核裝置的貨品外觀，核實雙門冰箱實訓考核裝置的數量及配件，拒收處于受損狀態的雙門冰箱實訓考核裝置；
2、設備質保：茂育將為各采購單位提供雙門冰箱實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對雙門冰箱實訓考核裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>雙門冰箱實訓考核裝置選型錯誤或購買數量錯誤，造成雙門冰箱實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對雙門冰箱實訓考核裝置的發貨期為參考值，如您需要了解雙門冰箱實訓考核裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對雙門冰箱實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關雙門冰箱實訓考核裝置的技術咨詢。
