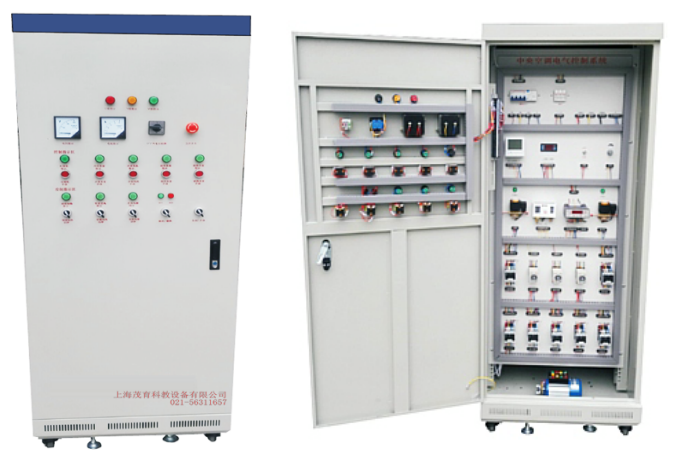

MYKT-14中央空調電氣技能實訓裝置
中央空調電氣技能實訓裝置-適合高職院校、職業學校制冷專業和非制冷類專業的《中央空調工》、《制冷設備維修工》、《制冷設備維修工技師培訓教材》的實訓教學及制冷專業初、中級工實訓考核。
二、實訓裝置特點：
1、直觀性強：部分執行設備布局于面板表面，以便學生了解小型冷庫電氣控制電路的實物結構，并可直觀地觀察相應部件的運行動作情況；還設有工作狀態指示燈，便于實訓操作
2、實訓性強：計算機設置故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
三、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：50kg
5.、外形尺寸：700×600×1700mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、基本配置與功能：
1、實訓柜：采用鐵質雙層亞光密紋噴塑結構裝有四個移動輪，方便移動，柜體為藍色，柜門為白色，漂亮大氣.面板為鐵質：彩色噴繪，
2、交流電壓表1：測量范圍0～500V,精度1.5級，用于監測電源電壓,提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只萬能開關，切換輸入電網電壓值。
3、電流表3只：測量范圍5A,測量在線電流
4、安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
5、電氣控制柜部分：這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
6、電氣控制柜門上就是控制面板、提供各種按鈕。萬能開關、電壓表、電流表、指示燈等。柜子內提供低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕等.
7、為保護設備中的系統電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。低壓斷路器、壓力控制器、溫度控制器、時間繼電器、供液電磁閥、各種保護指示燈及各種控制按鈕，都分別用電線連接到時了特殊的接線端子上，在使用過程中，只需要用導線直接連接，不會損壞系統中的無器件，經久耐用。
8、為了避免元件圖接線圖的丟失和損壞，柜體內電氣裝板上每一個電器元件下面都噴繪有紅色接線圖，與元件的接線圖一致，
五、考核系統：
1、計算機可監控每個學生臺考試成功與失敗。
2、具有發卷功能。
3、具有收卷功能。
4、試卷清零功能。
5、具有密碼進入功能。
6、可以對學生成功進行統計，打印等功能。
7、具有自動檢測老師臺與每學生臺的通訊情況。
8、學生輸入故障碼連繼三次錯誤，電腦自動顯示實驗失敗。
9、學生輸入故障碼三次，有一次正確電腦自動顯示實驗成功。
10、每個實驗?zāi)K都設置有考核接口，已設置多個故障點。
11、考核裝置可對每種機型的各電路單元進行考核。
六、實訓項目：
1、中央空調電氣控制設備的認識與了解
2、中央空調電氣控制系統的運行
3、設故與排故訓練
4、認識中央空調的結構及設備的實訓
5、中央空調啟動和停止的實訓
6、中央空調的制熱運行、調節操作實訓
7、中央空調的制冷運行、調節操作實訓
8、對中央空調的運行工況及各運行參數進行檢測實訓
9、中央空調機的工作流程
10、電氣電路的設計
11、實訓操作的現場操作的區別
12、現場電路的檢修
七、配置表：
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
高低壓力保護器 |
1 |
個 |
|
2 |
中央空調控制器010 |
1 |
個 |
|
3 |
漏電開關4+N10a |
1 |
個 |
|
4 |
380V電壓表 |
1 |
個 |
|
5 |
電流表 |
1 |
個 |
|
6 |
按鈕 |
5 |
個 |
|
7 |
旋鈕 |
5 |
個 |
|
8 |
22ac/220v指示燈 |
8 |
個 |
|
9 |
16ac/220v指示燈 |
4 |
個 |
|
10 |
考核軟件 |
1 |
個 |
|
11 |
智能考核系統 |
1 |
個 |
|
12 |
中央空調控制器 |
1 |
套 |
|
13 |
交流接觸器 |
6 |
個 |
|
14 |
中央空調機組控制柜 |
1 |
套 |
|
15 |
房間溫度控制器-液晶 |
1 |
個 |
|
16 |
電磁閥3/8 |
1 |
個 |
|
17 |
房間電磁閥3/8 |
1 |
個 |
|
18 |
指示燈 |
5 |
個 |
|
19 |
急停開關 |
1 |
個 |
|
20 |
萬能檢測開關-3相 |
1 |
個 |
|
21 |
A2連接線(單頭) |
3 |
根 |
|
22 |
10K模擬電位器 |
1 |
套 |
|
23 |
小超人電動機綜合保護器 |
1 |
個 |
|
24 |
延時繼電器220V/100s |
3 |
個 |
|
25 |
電動機220/380V |
1 |
個 |
|
26 |
實驗指導書茂育配套 |
1 |
本 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查中央空調電氣技能實訓裝置的貨品外觀，核實中央空調電氣技能實訓裝置的數量及配件，拒收處于受損狀態的中央空調電氣技能實訓裝置；
2、設備質保：茂育將為各采購單位提供中央空調電氣技能實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對中央空調電氣技能實訓裝置的免費維修，超出條件承諾時提供對中央空調電氣技能實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌闹醒肟照{(diào)電氣技能實訓裝置選型錯誤或購買中央空調電氣技能實訓裝置的數量錯誤，造成中央空調電氣技能實訓裝置的退換貨要求，將不被接受；
4、設備貨期：中央空調電氣技能實訓裝置的發貨期為參考值，如您需要了解中央空調電氣技能實訓裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對中央空調電氣技能實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關中央空調電氣技能實訓裝置的技術咨詢。
