MYLY-9E建筑給水排水實驗平臺

一、建筑給水排水實驗平臺-系統簡介
本實驗模型由管道系統與供水設備兩大部分組成,如下圖所示:
管道系統由給水管道與排水管道系統組成,給水管道可按需求布置成下行上給、上行下給等方式,按照排水通氣方式的不同可分為如下幾個管道系統模塊,無通氣排水模塊,伸頂通氣排水模塊,通氣立管通氣排水模塊,蘇維托排水模塊,旋流排水模塊,自循環通氣排水模塊;

供水部分                                   (圖片僅供參考)
供水設備按照需求可分為如下幾個模塊,水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合,可實現實驗演示功能如下:

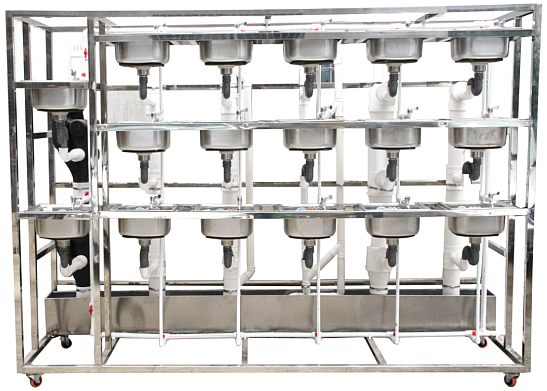

用水排水部分                         (圖片僅供參考)
1、室內給水系統,可演示如下多種供水方式與管網布置形式。
1)演示水泵供水方式
2)演示水泵-水箱聯合供水方式
3)演示氣壓供水方式
4)演示變頻供水方式
5)演示無負壓供水方式
6)演示下行上給管網布置模式
7)演示上行下給管網布置模式
2、室內排水系統,可演示如下多種排水管道的布置形式。
1)演示無通氣排水
2)演示伸頂通氣排水方式
3)演示通氣立管通氣排水方式
4)演示蘇維托配件排水方式
5)演示底層單獨排出排水方式
6)演示旋流排水方式
7)演示自循環通氣管道系統
3、通過控制管道中水的流態,可演示壓力流管道、重力流管道水流現象,如:
層流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室內供水自動控制系統,如上圖2所示,可演示不同供水系統的設備組成與自動控制系統的工作原理。
1)水泵供水系統的配電系統組成與控制方式、原理
2)氣壓給水的自動控制系統組成與工作原理
3)水泵-水箱聯合供水系統控制系統組成與工作原理
4)變頻供水控制系統組成與工作原理
5)無負壓供水控制系統組成與工作原理
二、系統模塊組合方案
本建筑給水排水演示系統采用模塊化設計方案,可以根據不同的教學需求與場地條件進行自主定制。
序號 設備名稱 功能簡介
1 低位水箱 演示系統水源
2 集水槽 演示系統集水、排水
3 蘇維托排水模塊 蘇維托排水系統結構與流態演示
4 單立管排水模塊 單立管排水系統結構與流態演示
5 雙立管排水模塊 雙立管排水系統結構與流態演示
6 自循環排水模塊 自循環排水系統與流態演示
7 旋流排水模塊 旋流排水系統結構與流態演示
8 無通氣排水模塊 無通氣排水系統結構與流態演示
9 水泵水箱供水模塊 水泵水箱聯合供水系統結構組成與運行原理演示
10 水泵供水模塊 水泵供水系統結構組成與運行原理演示
11 氣壓供水模塊 氣壓供水系統結構組成與運行原理演示
12 變頻供水模塊 變頻供水系統結構組成與運行原理演示
13 無負壓供水模塊 無負壓供水系統結構組成與運行原理演示
