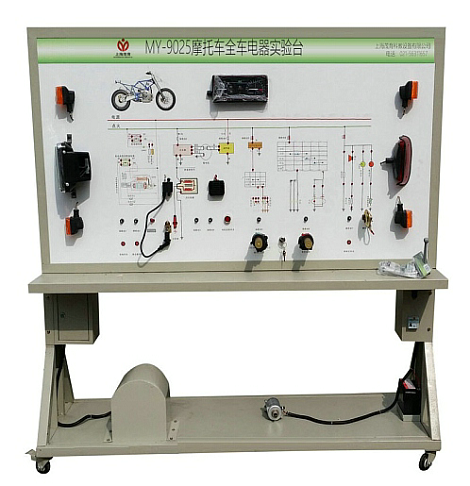

MY-9025B電動摩托車電器系統實訓臺

一、電動摩托車電器系統實訓臺簡介：
摩托車全車電器實驗臺以摩托車全車電器實物為基礎，展示燈光系統、儀表系統、發動機點火系統、起動系統、充電系統、喇叭系統、各傳感器與執行器的組成結構和工作原理及過程。
二、主要用途：
1、適用于各類型院校及培訓機構對摩托車電器理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對摩托車電器模塊各單元教學需要。
3、適用于摩托車理實一體化教學模式的教學需要。
4、適用于摩托車職業技能鑒定考核的需要。
5、適用于摩托車電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：
125C摩托車 燈光系統、儀表系統、發動機點火系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、故障設置系統、移動臺架等。
四、功能特點：
1、可運行摩托車全車電器系統，展示摩托車全車電器系統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示摩托車電器各系統的工作過程。
3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析摩托車電器各系統的工作原理。
6、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8、實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
五、外形與顏色：
1、設備外形: 12400×650×1700mm (長×寬×高)
2、設備顏色：7032/亞光灰/深灰（用戶可選擇各種顏色）
六、技術指標：
1、動力電源：220V交流電壓；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、蓄電池：60AH/12V

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查電動摩托車電器系統實訓臺的貨品外觀，核實電動摩托車電器系統實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供電動摩托車電器系統實訓臺產品指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾妱幽ν熊囯娖飨到y(tǒng)實訓臺選型錯誤或設備購買數量錯誤，造成電動摩托車電器系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：對電動摩托車電器系統實訓臺的發貨期為參考值，如您需要了解電動摩托車電器系統實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對電動摩托車電器系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電動摩托車電器系統實訓臺的技術咨詢；

---
