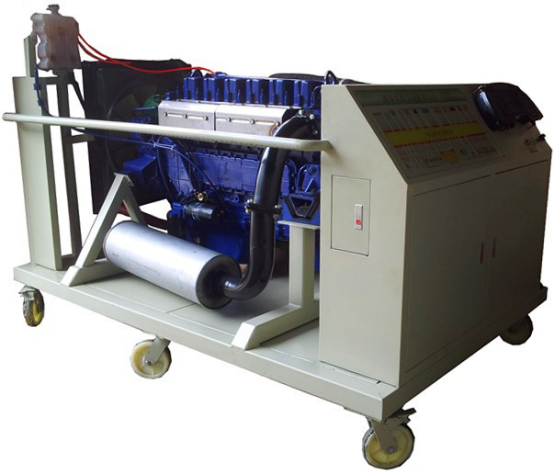

CSK181輕型發動機實訓臺

一、CSK181輕型發動機實訓臺-產品簡介
該設備采用翻新三代猛士CSK181裝甲突擊車(康明斯4.0L) 電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。

二、功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
1.外形尺寸：1700×1400×1300mm(長×寬×高)
2.工作電源：直流24V
3.燃油標號：依發動機型號
4.油箱容積：10L
5.工作溫度：-40℃～+50℃
6.顏色：7032
7.鋼管：40*40*3mm
8.面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
9.移動腳輪：150*100mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表		套	1
3	發動機控制電腦(ECU)	全新	臺	1
4	診斷座	OBDⅡ	個	1
5	點火開關		個	1
6	電控高壓共軌柴油發動機總成		套	1
7	燃油箱	10L	個	1
8	油門控制裝置		套	1
9	進、排氣管		套	1
10	水箱(含保護罩)		套	1
11	冷卻電子風扇	12V，80W	個	2
12	空氣濾清器及進氣管	原車	套	1
13	蓄電池	12V 80Ah	臺	2
14	繼電器	含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等	套	1
15	保險絲盒		個	1
16	電源總開關	50A	個	1
17	移動臺架(帶自鎖腳輪裝置)	1700×1400×1300mm(長×寬×高)	臺	1
18	故障模擬與排除裝置		套	1
19	設備教師手冊	茂育配套	套	1
20	設備合格證、保修卡	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查CSK181輕型發動機實訓臺的貨品外觀，核實CSK181輕型發動機實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供CSK181輕型發動機實訓臺使用說明書和質保期，在質保范圍內提供對CSK181輕型發動機實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌腃SK181輕型發動機實訓臺選型錯誤或設備購買數量錯誤，造成CSK181輕型發動機實訓臺的退換貨要求，將不被接受；
4、設備貨期：對CSK181輕型發動機實訓臺的發貨期為參考值，如您需要了解CSK181輕型發動機實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對CSK181輕型發動機實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關CSK181輕型發動機實訓臺的技術咨詢；
