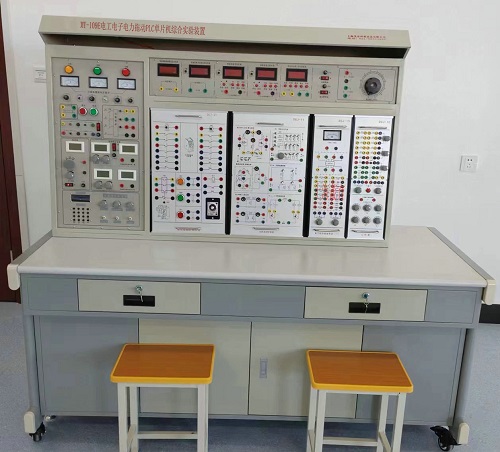

MY-109E電工電子電力拖動PLC單片機綜合實驗裝置
一、 電工電子電力拖動PLC單片機綜合實驗裝置特點：
1 、 綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2 、 適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。
3 、 整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4 、 一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5 、 直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。
二、實驗裝置功能：
1 、可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量?jī)x表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2 、能完成 “ 電工基礎 ” 、 “ 電工學 ” 中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3 、能完成 “ 電路分析 ” 、 “ 電工學 ” 中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4 、能完成 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗。
5 、能完成模電、數電及 PLC 可編程控制實驗。
6 、 單片機實訓開發系統可完成 51/ 96/8088 等 CPU 的單片機、微機的全部軟、硬件實驗， 適用于《 msc-51 單片機原理與接口》《 mcs-96 單片機原理與接口》《單片機接口技術》《十六位微機原理與接口》等課程實驗。
三、技術性能：
1 、輸入電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz
2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m
3 、外形尺寸： 167×73× 153cm 3
4 、裝置容量：＜ 1.5KVA
四、基本實驗項目：
（一）電工基本實驗
1．基本電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．線性與非線性電路元件伏安特性的測繪
4．電位、電壓的測定及電路電位圖的繪制
5．基爾霍夫定律驗證及故障判斷
6．疊加定理驗證及故障判斷
7．電壓源與電流源的等效變換
8．戴維南定理的驗證
9．諾頓定理驗證
10．雙口網絡測試
11．互易定理驗證
12．受控源 VCCS、VCVS、CCVS、CCCS的實驗研究
13．典型電信號的觀察與測量
14． RC 一階電路響應的測試 |
15．二階動態電路響應的研究
16．R、L、C元件阻抗特性的測試
17．RC 串、并聯選頻網絡特性測試
18．R、L、C串聯諧振電路的研究
19．用三表法測量交流電路等效參數
20．正弦穩態交流電路相量的研究（日光燈功率因數提高實驗）
21．互感實驗
22．單相鐵心變壓器特性的測試
23．三相交流電路電壓、電流的測量
24．三相電路功率的測量
25．單相電度表的校驗
26．功率因數及相序的測量
27．負阻抗變換器及其應用
28．回轉器及其應用 |
（二）數字電路實驗項目：
1．與門電路邏輯功能測試
2．或門電路邏輯功能測試
3．與非門電路邏輯功能測試
4．非門電路邏輯功能測試
5．CM0S 門電路的測試
6．基本 RS 觸發器
7．JK 觸發器
8．D 觸發器
9．555 時基電路的應用
10．二 —— 十進制計數器……自行設計、開發實驗電路。 |
11．二 —— 十進制 8421 譯碼器
12．加法器
13．減法器
14．由集成與非門構成單穩態觸發器
15．T 觸發器實驗
16．組合電路的設計之一 —— 編碼轉換
17．組合電路的設計之二 —— 顯示電路
18．同步時序電路的設計
19．計算機時序電路的設計
20．CM0S 集成 A/D 、 D/A 轉換電路實驗 |
（三）模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1 ．固定線路板實驗有：
① 共射極單管放大器負反饋放大器實驗 ② 射極跟隨器實驗
③RC 正弦振蕩器實驗 ④ 差動放大器實驗 ⑤OTL 功率放大器實驗
2 ．分立元件可完成：?jiǎn)喂芊糯�、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
（四）電力拖動實驗
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．接觸器聯鎖的正反轉控制線路
6．按鈕聯鎖的正反轉控制線路
7．按鈕接觸器復合聯鎖控制線路
8．接觸器控制串聯電阻降壓起動線路
9．時間繼電器控制串聯電阻降壓控制線路
10．接觸器控制 Y/△ 降壓起動 |
11．時間繼電器控制 Y/△ 降壓起動
12． QX3-13 型 Y/△ 自動起動控制線路
13．半波整流能耗制動控制線路
14．全波整流能耗制動控制線路
15． C620 車床電氣控制線路
16．單相運行反接制動控制線路
17．電動葫蘆電氣控制線路
18．控制電路聯鎖控制線路
19．主電路聯鎖控制線路 |
（五） PLC 可編程實驗內容
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．交通信號燈 PLC 自動控制實驗
8．?dāng)嚢杵鞯?PLC 自動控制實驗
9． LED 數碼官顯示 PLC 自動控制實驗
10．四層電梯的 PLC 自動控制實驗
11．加工中心刀具庫選擇控制實驗 |
12．藝術彩燈造型的 PLC 控制實驗
13．電機的自動控制實驗
14．步進電機的 PLC 控制
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．水塔自動供水控制系統實驗
20．郵件自動分揀實驗
21．自動洗衣機控制系統模擬實驗
22．電鍍過程控制實驗 |
（六） PLC 電氣控制
1．三相鼠籠異步電動機點動和自鎖 PLC 控制
2．三相鼠籠異步電動機聯動正反轉 PLC 控制
3．三相鼠籠異步電動機帶延時正反轉 PLC 控制
4．三相鼠籠異步電動機 Y/△ 轉換起動 PLC 控制
5．三相鼠籠異步電動機聯鎖控制
6．延時控制串電阻降壓起動線路控制
7． C620 車床電氣控制
8． MCGS 組態棒圖實驗教學
（七）單片機實驗項目：
MCS-51 單片機實驗
軟件實驗
外部數據存儲器擴展
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序?qū)嶒?yàn)
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序 |
實驗八 多分支程序
實驗九 脈沖計數（定時 / 計數實驗）
實驗十 電腦時鐘（定時器、中斷器綜合實驗）
實驗十一 二進制轉換到 BCD
實驗十二 二進制轉換到 ASCII
實驗十三 八段數碼管顯示
實驗十四 鍵盤掃描顯示實驗 |
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1 口亮燈實驗
實驗二 P1 口轉彎燈實驗
實驗三 P3.3 輸入， P1 口輸出
實驗四 工業順序控制（中斷控制）
實驗五 8255 A .B.C 輸出方波
實驗六 8255 PA 口控制 PB 口
實驗七 8255 控制交通燈
實驗八 簡單 I/O 口擴展實驗
實驗九 A/D 轉換實驗
實驗十 D/A 輸出方波
實驗十一 電子音響 |
實驗十二 繼電器控制
實驗十三 步進電機實驗
實驗十四 8253 方波
實驗十五 串并轉換實驗
實驗十六 外部存儲器擴展實驗
實驗十七 MCS-51 串行口應用實驗㈠ —— 雙機通信
實驗十八 MCS-51 串行口應用實驗㈡ —— 與 PC 機通信
實驗十九 溫度閉環控制
實驗二十 小直流電機調速實驗
實驗二十一 外部中斷（急救車與交通燈） |
8088/8086 系列微機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區移動
實驗五 數據排序?qū)嶒?yàn)
實驗六 找 “ 零 ” 個數 |
實驗七 32 位二進制乘法
實驗八 多分支程序
實驗九 顯示子程序
實驗十 鍵盤掃描顯示實驗
實驗十一 二進制轉換到 BCD
實驗十二 二進制轉換到 ASCII |
硬件實驗
自搭接硬件電路實驗提示
實驗一 8255 并行口實驗㈠： A.B.C 口輸出方波
實驗二 8255 并行口實驗㈡： PA 口控制 PB 口
實驗三 8255 并行口實驗㈢：控制交通燈
實驗四 簡單 I/O 口擴展
實驗五 A/D 轉換實驗
實驗六 D/A 轉換實驗㈠：輸出方波
實驗七 D/A 轉換實驗㈠：輸出鋸齒波
實驗八 8259 中斷控制器實驗 |
實驗九 定時／計數器： 8253 方波
實驗十 繼電器控制
實驗十一 8251 串行通信實驗㈠：自發自收
實驗十二 8251 串行通信實驗㈡：與 PC 通信
實驗十三 步進電機控制
實驗十四 小直流電機調速實驗
實驗十五 溫度閉環控制
實驗十六 音頻驅動實驗 |
MCS-96 單片機實驗
軟件實驗
實驗一 清零程序
實驗二 拆字程序
實驗三 拼字程序
實驗四 數據區傳送子程序
實驗五 數據排序?qū)嶒?yàn)
實驗六 查找相同數個數
實驗七 無符號雙字節快速乘法子程序
實驗八 多分支程序
實驗九 定時器 1 實驗 —— 定時中斷
實驗十 定時器 T1 和 T2 同時產生中斷 |
實驗十一 80C 196 外部中斷實驗
實驗十二 80C 196 軟件方法產生中斷
實驗十三 利用 HSI 測脈沖寬度
實驗十四 利用 HSI 測量單脈沖寬度
實驗十五 利用 HSO 產生單脈沖
實驗十六 利用 HSO 產生連續脈沖
實驗十七 軟件定時器
實驗十八 80C 196 A /D 轉換實驗
實驗十九 利用 80C 196 的 PWM 產生各種波形
實驗二十 二進制轉換到 BCD 進制轉換到 ASCII |
硬件實驗
自搭接硬件電路實驗提示
實驗一 P1 口亮燈實驗
實驗二 P1 口轉彎燈實驗
實驗三 P2.6 輸入， P1 口輸出
實驗四 工業順序控制
實驗五 8255 A .B.C 輸出方波
實驗六 8255 PA 口控制 PB 口
實驗七 8255 控制交通燈
實驗八 簡單 I/O 口擴展實驗
實驗九 A/D 轉換實驗
實驗十 D/A 輸出方波 |
實驗十一 繼電器控制
實驗十二 8253 方波
實驗十三 80C 196 串行口實驗
實驗十四 LED 七段數碼管顯示實驗
實驗十五 鍵盤顯示綜合實驗
實驗十六 音頻驅動實驗
實驗十七 步進電機實驗
實驗十八 直流電機實驗
實驗十九 外部中斷（急救車與交通燈） |
五、裝置的配備
裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
（一）MY-1 電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1、主控功能板
1.1 三相 0 ～ 450V 及單相 0 ～ 250V 連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為 1.5KVA/0 ～ 450V ，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點�？烧{(diào)交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流 0.0 ～ 30V/ 1A 連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度 ≤0.3% ，電流穩定度 ≤0.3% ，設有短路軟截止保護和自動恢復功能。
1.3 提供一路 0 ～ 500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，負載穩定度 ≤5×10 -4 ，額定變化率 ≤ ５ ×10 -4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4 設有照明 220V/30W 日光燈一盞，供實驗照明用；還設有 220V/30W 的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
1.5 實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6 設有真有效值交流數字電壓表一只，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。
2、信號源功能板
頻率計： 6 位數字顯示，顯示范圍 1Hz ～ 10MHz ，作為外部測量和內置信號源頻率指示。
信號源頻率范圍： 0.2Hz ～ 2MHz ，分七檔
輸出波形：正弦波、三角波、方波、脈沖波、斜波及 50Hz 正弦波
占空比調節： 20% ～ 80%
輸出幅度： 20Vp-p( 1M Ω 負載 ) 、 10Vp-p(50Ω 負載 )
輸出保護：短路保護，抗輸入電壓 ±35V （ 1 分鐘）
幅度顯示：三位 LED
功率輸出： ≥10W ；頻率范圍 (3dB 帶寬 ) ： 20KHz( 方波、三角波、正弦波 )
3、儀表、受控源功能板
3.1 智能交流數字電壓表
交流數字電壓表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-500V ，頻率范圍： 10Hz-20Hz 。手動量程為： 10V 、 100V 、 500V 。測量精度為 0.5 級。具有數據存儲與查詢功能。
3.2 智能交流數字電流表
交流數字電流表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0 -5A ，頻率范圍： 10Hz-20Hz 。手動量程為： 100mA 、 1A 、 5A 。測量精度為 0.5 級。具有數有數據存儲與查詢功能。
3.3 直流數顯電壓表一只，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-200V 。手動量程為： 2V 、 20V 、 200V 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4 直流數顯毫安表一只，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.5 受控源 CCVS 、 VCCS 兩路，打開電源開關， CCVS 、 VCCS 兩路受控源即可工作，通過適當?shù)倪B接，即可獲得 VCVS 、 CCCS 受控源的功能。此外，還設有 ±12V 兩路直流穩壓電源，并有發光管指示。
4、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個 74× 48.5cm 2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。
（二）MY-02 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
（三）實驗組件掛箱
1、 MY -03 電路基礎實驗箱
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、 R 、 L 、 C 串聯諧振電路（ L 用空心電感）、 R 、 C 串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2、MY -04 交流電路實驗箱
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成 Y 或 △ 兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座 ( 每組設有三個開關控制三個負載并聯支路的通斷 ) ，可插 60W 以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有 30W 整流器、電容器（ 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈 L1 、 L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為 220V 、 3/ 6A ，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（ 50VA 、 36V/220V ），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、MY -05 元件箱
設有三組高壓電容（每組 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及 12V 燈泡等 , 還提供十進制可調電阻箱，阻值為 0 ～ 99999.9Ω/2W 。
4、MY -06 單相智能功率、功率因數表
由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。
5、MY -09 真有效值交流數字毫伏表
能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍 0.2mV ～ 600V （有效值），測試基本精度達到 ±1% ，量程分 200mV 、 2V 、 20V 、 200V 、 600V 五檔，直鍵開關切換，三位半數字顯示，每檔均有超量程告警、指示及切斷總電源功能。頻率測試范圍 10Hz ～ 600KHz ，輸入阻抗 1MΩ ，輸入電容 ≤30pF 。
6、MY -10 受控源 ( 四路 ) 、回轉器、負阻抗變換器
提供流控電壓源 CCVS 、壓控電流源 VCCS 、壓控電壓源 VCVS 、流控電流源 CCCS 、回轉器及負阻抗變換器等實驗?zāi)K。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
（四） MY - 11 數字電路、模擬電路
提供穩壓電源四路（ ±5V/ 0.5A ； ±15V/ 0.5A ，均有短路保護、自動恢復功能）、低壓交流電源（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）、四位十進制譯碼顯示器、兩組撥碼盤、 8 位邏輯開關、 8 位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（ 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有： ① 共射極單管放大器負反饋放大器實驗板、 ② 射極跟隨器實驗板、 ③RC 正弦振蕩器實驗板、 ④ 差動放大器實驗板、 ⑤OTL 功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。
1、MY – 15 繼電接觸控制
提供中間繼電器、二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。
2、 MY – 17 繼電接觸控制
提供交流接觸器（線圈電壓 380V ）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓 380V ）一只，變壓器 (220V/26V/6.3V) 、整流電路、能耗制動電阻 (10Ω/25W) 各一組，帶燈按鈕（黃、綠、紅各一只）三只。將各器件的工作端子引到面板上，供實驗接線用。
六、配置清單（每臺）
|
MY-01 |
電源儀器控制屏 |
1 套 |
|
MY -02 |
實驗桌 |
1 張 |
|
MY -03 |
電路基礎實驗掛件 |
1 套 |
|
MY -04 |
交流電路實驗掛件 |
1 套 |
|
MY -05 |
元件箱 |
1 套 |
|
MY -06 |
單相智能功率、功率因數表 |
1 只 |
|
MY -09 |
真有效值交流數字毫伏表 |
1 只 |
|
MY -10 |
受控源（四路）、回轉器、負阻抗變換器 |
1 套 |
|
MY -12 |
數字電路實驗掛件 |
1 套 |
|
MY -13 |
模擬電路實驗掛件 |
1 套 |
|
MY -15 |
繼電接觸控制 |
1 件 |
|
MY -17 |
繼電接觸控制 |
1 件 |
|
|
單片機實驗開發系統掛箱 |
1 只 |
|
|
三相交流電機 |
2 臺 |
|
|
高可靠護套結構插式實驗連接線及配件 |
1 套 |
PLC 配置清單：
（一）主機：三菱 FX1N-40MR
（二）實驗箱部分：
1．PLC001 交通信號燈 PLC 自動控制
3．PLC003 LED 數碼管顯示 PLC 自動控制
5．PLC005 加工中心刀具庫選擇控制（實物）
7．PLC007 電機的自動控制（實物）
9．PLC009 模擬電視發射塔
11．P LC011 自動售貨機
13．PLC013 水塔自動供水系統
15．PLC015 自動洗衣機系統 |
2．PLC002 攪拌器的 PLC 自動控制（實物）
4．PLC004 四層電梯的 PLC 自動控制（實物）
6．PLC006 藝術彩燈造型的 PLC 控制
8．PLC008 步進電機的 PLC 控制（實物）
10．PLC010 自動送料裝車系統
12．PLC012 自動成型系統
14．PLC014 郵件自動分揀系統
16．PLC016 電鍍系統 |
其他相關產品鏈接：
電子學綜合實驗裝置
電工電拖綜合實驗裝置
電工電子電拖實訓考核裝置
創新電子技術綜合訓練平臺
高性能電工電子實驗實訓臺
電工電子綜合應用創新實訓裝置
電子技術綜合實訓裝置
智能電工電子技術實訓臺
電工儀表照明實訓裝置
電工技術實驗裝置
電工電子技術綜合應用創新實訓裝置
電工電子實驗裝置
高性能中級維修電工實訓裝置
高性能高級電工實訓裝置
智能電工基礎實驗室設備
互聯網+電工電子技術實訓平臺
高性能初級電工技能實訓裝置
現代電工技術實驗裝置
電工技術實訓裝置
電工電氣控制技能實訓裝置
電工綜合技能實訓裝置
電氣控制及儀表照明電路實訓裝置
電力自動化及繼電保護實驗裝置
高級電工技術綜合實訓考核裝置
電工電子電拖數電模電綜合實驗裝置
電力電子技術及電機控制實驗裝置
電工電子電力拖動PLC變頻調速綜合實驗裝置
電工電子技術實驗裝置(網絡型)
電工電子電力拖動實驗裝置（帶PLC）
高性能電工電子技術實訓考核裝置
電工技術實驗臺
現代電工技術實驗臺
電工技能綜合實訓裝置
友情提示：
1、設備驗收：各采購單位收貨時請檢查電工電子電力拖動PLC單片機綜合實驗裝置的貨品外觀，核實電工電子電力拖動PLC單片機綜合實驗裝置的數量及配件，拒收處于受損狀態的電工電子電力拖動PLC單片機綜合實驗裝置；
2、設備質保：上海茂育將為各采購單位提供電工電子電力拖動PLC單片機綜合實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電工電子電力拖動PLC單片機綜合實驗裝置的免費維修，超出條件承諾時提供對實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌碾姽る娮与娏ν蟿?dòng)PLC單片機綜合實驗裝置選型錯誤或電工電子電力拖動PLC單片機綜合實驗裝置購買數量錯誤，造成電工電子電力拖動PLC單片機綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對電工電子電力拖動PLC單片機綜合實驗裝置的發貨期為參考值，如您需要了解電工電子電力拖動PLC單片機綜合實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對電工電子電力拖動PLC單片機綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電工電子電力拖動PLC單片機綜合實驗裝置的技術咨詢。
品牌理念
標準流程
有效溝通
專業管理
客戶視圖
優秀團隊
品質保證
無憂售后
