太陽能光伏發電綜合實訓系統的功能介紹與運用

一、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置系統介紹：
太陽能光伏效應，簡稱光伏（PV），又稱為光生伏特效應（Photovoltaic），是指光照時不均勻半導體或半導體與金屬組合的部位間產生電位差的現象。
光伏被定義為射線能量的直接轉換。在實際應用中通常指太陽能向電能的轉換，即太陽能光伏。它的實現方式主要是通過利用硅等半導體材料所制成的太陽能電板，利用光照產生直流電，比如我們日常生活中隨處可見的太陽能電池。
二、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置系統的用途：

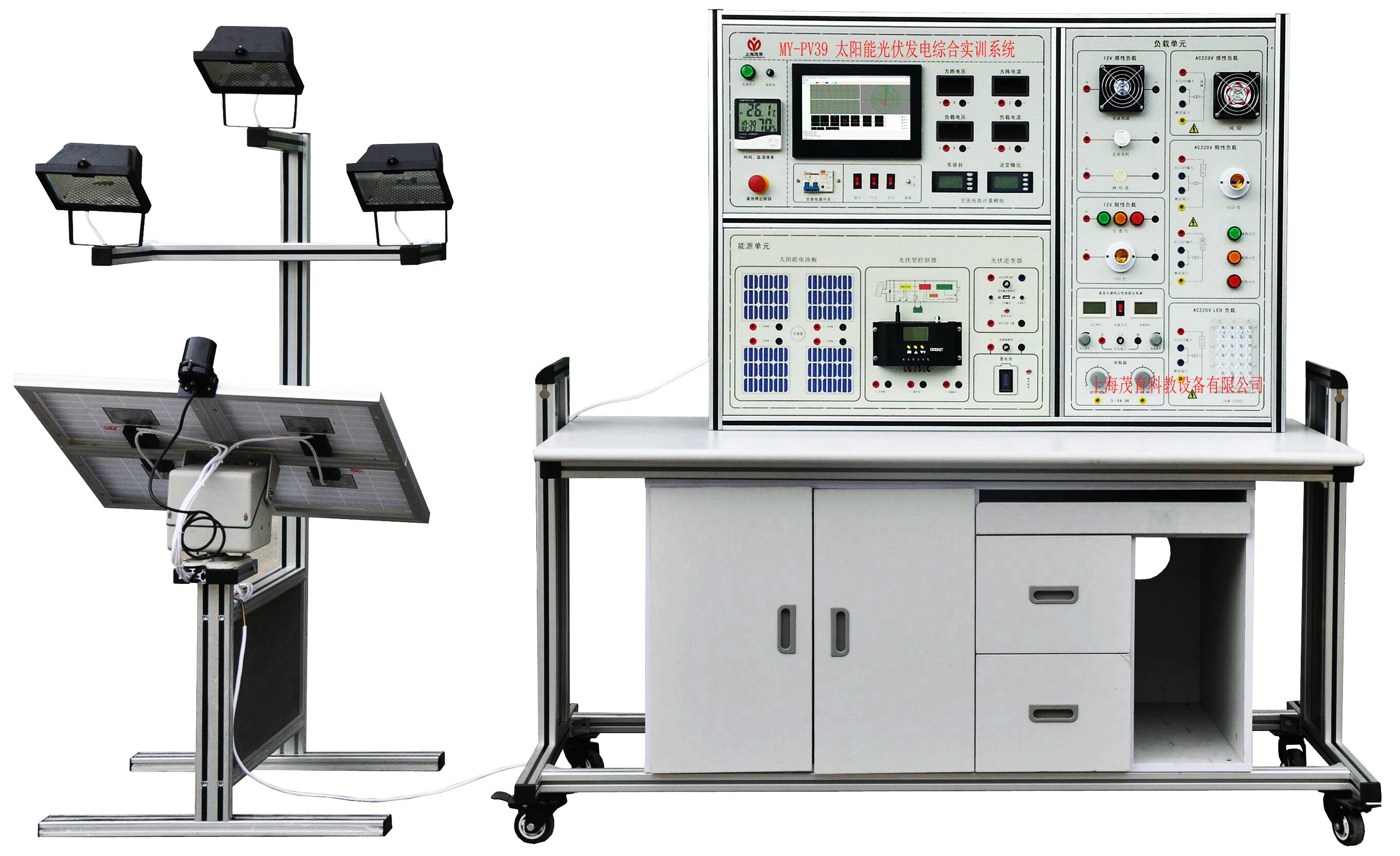

太陽能光伏發電綜合實訓系統主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。設備由模擬太陽燈、太陽能電池板、二維跟蹤機構、光伏控制器、儲能蓄電池、負載、儀表及工控電腦等組成。
三、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置系統的單元配置：
光伏板組件是一種暴露在陽光下便會產生直流電的發電裝置，由幾乎全部以半導體物料（例如硅）制成的薄身固體光伏電池組成。由于沒有活動的部分，故可以長時間操作而不會導致任何損耗。簡單的光伏電池可為手表及計算器提供能源，較復雜的光伏系統可為房屋提供照明，并為電網供電。光伏板組件可以制成不同形狀，而組件又可連接，以產生更多電力。天臺及建筑物表面均會使用光伏板組件，甚至被用作窗戶、天窗或遮蔽裝置的一部分，這些光伏設施通常被稱為附設于建筑物的光伏系統。
太陽能光伏發電綜合實訓系統單元配置主要有：太陽能電池板、太陽能電池板、照度計、電壓表、電流表、溫度表及濕度表、蓄電池、環境監測模塊、工控一體機、太陽能發電逆變器模塊、太陽能控制器、負載單元等組成。

四、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置系統組成單元的詳細介紹：
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
1、最大輸出功率：4*10W
2、開路電壓：21.24V（并聯），4*21.24V（串聯）
3、短路電流：4*0.75A（并聯），0.57A（串聯）
2.2、自動跟蹤單元
1、跟蹤方式：雙軸全自動跟蹤；精度：±0.5°
2、水平回轉角度：360° ；俯仰角度：180°
3、控制器供電電源：DC 12V
4、電機供電電源：DC 12V
2.3、照度計
1、量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
2.4、含有電壓表、電流表、溫度表及濕度表
1、直流電壓表0-200V、直流電流表2A各兩只
2、交流電壓表0-500V、交流電流表5A各一只
3、溫度、濕度表:溫度測量范圍：-50℃-+70℃ 濕度測量范圍：20%-90%
2.5、蓄電池容量7.2Ah、電壓12V
2.6、環境監測模塊技術指標
1、含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示
2.7、10寸工控一體機，帶觸摸功能
1、C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
2、主板:Intel M11工控固態節能主板
3、內存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
4、硬盤:24G SSD固態硬盤
5、顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。
6、聲卡:集成ALC662 6聲道高保真音頻控制器
7、網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
8、電源:外置電源（100V至220V寬幅電壓，全球通用）
9、顯示屏:10寸LED工控屏分辨率：1024*600
10、觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏
11、整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，
12、1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)
13、2*COM串口,1* 12V DC_JACK輸入接口
系統狀態：
太陽能控制器（帶報警功能）：
1、輸入電壓、電流、功率的數據顯示及動態曲線顯示
2、輸出電壓、電流、功率的數據顯示及動態曲線顯示
3、蓄電池：電壓數據顯示及動態曲線顯示
2.8、太陽能發電逆變器模塊技術指標
1、類別：正弦波逆變器
2、輸入電壓：DC9.7-14.4V，
3、輸出電壓：AC220±5%和5V
4、欠壓保護：9.6V±0.2V
5、過壓保護：14.4V±0.2V
6、輸出功率：100W
7、峰值功率：300W
8、輸出波形:正弦波
2.9、太陽能控制器技術指標：
控制器相關參數：（12V/24V自動切換系統）
（1）具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制
（2）采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM 高3%-6% ，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償
（3）欠壓電壓：12.0V；×2/24V
（4）超壓保護：17V； ×2/24V
（5）過載、短路保護：1.25 倍額定電流60秒, 1.5倍額定電流5秒時過載保護動作, ≥3倍額定電流短路保護動作
（6）總額定充電電流：10A
（7）浮充：13.6V；×2/24V；（維持時間：直至降到充電返回電壓動作）
（8）控制方式：充電為 PWM 脈寬調劑
控制器主要功能：
（1）太陽能電池板工作狀態（欠壓、運行）
（2）蓄電池工作狀態（過充、過放、充電）
（3）蓄電池電量指示（25%，50%，75%，100%）
（4）輸出模式設置（普通，光控，時控）
（5）蓄電池充電電流，電壓監測。
2.10、負載單元
（1）DC12V直流負載五組。（感性負載3組，阻性負載2組）
1）感性負載有：12V直流風扇、12V直流電機、12V蜂鳴器
2）阻性負載有：12V交通燈、3W LED燈
（2）AC220V交流負載四組。（感性負載1組，阻性負載3組）
1）感性負載有：220V直流風扇
2）阻性負載：220V交通燈.220V 3WLED燈、220V28WLED燈
（3）可調穩壓電源（0-12V，0-1A）。
根據要求可升級為0-30V、0-5A的可調恒壓恒流穩壓電源。
（4）可調電阻箱技術參數如下：
1）阻值范圍：10歐-99.99K
2）誤差范圍：±1%
（5）USB接口電壓輸出：可為電子設備提供5V直流穩壓電源。
五、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置可完成的實驗內容
實驗一太陽能電池板特性實驗系列：
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板填充因子計算實驗
1-6、太陽能電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系實驗
1-8、短路電流與相對光強的函數關系實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗伏安特性測試實驗
1-11、太陽能組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試實驗
1-13、并聯電阻對填充因子的影響測試實驗
1-14、太陽能電池光譜特性測試實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
實驗二太陽能自動跟蹤實驗系列：
2-1、逐日系統原理實驗
2-2、太陽光跟蹤定位傳感器原理實驗
2-3、環境對光伏轉換影響實驗
2-4、跟蹤控制器操作實驗
2-5、傳動執行機構接線實訓
2-6、太陽能光控跟蹤實驗
2-7、太陽能光控-時控跟蹤實驗
2-8、太陽能電池組件環境監測實驗
實驗三太陽能蓄電池控制器實驗系列：
3-1、太陽能蓄電池充電控制實驗
3-2、控制器充放電保護實驗
3-3、蓄電池電壓、電流測試實驗
3-4、蓄電池電量估測實驗
3-5、控制電池電流流入、輸出實驗
3-6、控制器環境溫度測量實驗
3-7、控制器光控-時控輸出實驗
實驗四太陽能應用實驗系列：
4-1、太陽能交、直流風扇實驗
4-2、太陽能路燈實驗
4-3、太陽能警示燈實驗
4-4、太陽能充電器實驗
4-5、太陽能可變阻抗負載實驗
實驗五太陽能負載實驗系列：
5-1、最大輸出電流實驗
5-2、最大輸出功率實驗
5-3、在不同恒壓狀態下電流特性
5-4、在不同恒流狀態下電壓特性
實驗六太陽能光伏逆變器實驗系列：
6-1、逆變器的工作原理分析實驗；
6-2、輸出電壓、電流測試實驗；
6-3、最大輸出功率的估算實驗；
6-4、過載或短路保護演示實驗；
6-5、輸入電壓防反接演示實驗；
6-6、輸入電壓范圍測試實驗；
6-7、轉換效率計算實驗；
六、太陽能光伏發電綜合實訓系統,太陽能光伏發電綜合實訓設備,太陽能光伏發電綜合實訓裝置太陽能的優缺點
1、優點
①無枯竭危險；
②安全可靠，無噪聲，無污染排放外，絕對環保（無公害）；
③不受資源分布地域的限制，安裝在建筑屋面同時美觀的優勢；
④無需消耗燃料和架設輸電線路即可就地發電供電；
⑤能源質量高（目前實驗室最高轉化率已經達到47%以上）；
⑥使用者從感情上容易接受且非常喜愛；
⑦建設周期短，獲取能源花費的時間短；
⑧從國家安全角度講，光伏發電可以實現家庭自己供給，避免戰爭帶來的毀滅打擊。
2、缺點
①太陽能的利用設備必須具有相當大的面積。
②太陽能的應用受氣候、晝夜的影響。
③技術限制，導致能源利用率不高，效率低下，且設備投資較高。
④使用太陽能蓄電的蓄電池也會帶來很大污染。
七、太陽能光伏系統的現狀前景
太陽能發電是新興的可再生能源技術，已實現產業化應用的主要是太陽能光伏發電和太陽能光熱發電。太陽能光伏發電具有電池組件模塊化、安裝維護方便、使用方式靈活等特點，是太陽能發電應用最多的技術。太陽能光熱發電通過聚光集熱系統加熱介質，再利用傳統蒸汽發電設備發電，近年來產業化示范項目開始增多。
中國政府持續出臺支持光伏產業發展的政策，尤其是在受到美國和歐盟的雙反擠壓之際，相應地擴大了國內的裝機市場，保護國內產業的可持續發展。
針對大型光伏發電標桿上網電價，《意見稿》針對四類地區給出了四個不同的上網電價，分別為0.75、0.85、0.95、1元/千瓦時。
我國2012年新增光伏裝機5.04GW，累計建設容量達7.97GW，其中大型光伏電站4.19GW，分布式光伏系統3.78GW。目前我們判斷2013年新增裝機可能在8.5GW左右。
中國太陽能光伏建案的備案量隨著年底的到來而激增。2015年11、12月間，中國河北、山西、山東等三個華北地區省份新增的光伏備案量達到2GW，共有約120個專案申請，多是分布式或農業光伏專案，且有部分與扶貧政策結合。
根據《可再生能源發展“十二五”規劃》，到2015年，我國力爭使太陽能發電裝機容量達到21GW（百萬千瓦）預計，到2050年，中國可再生能源的電力裝機將占全國電力裝機的25%，其中光伏發電裝機將占到5%。未來十幾年，我國太陽能裝機容量的復合增長率將高達25%以上。
國家能源局發布《太陽能發電發展“十二五”規劃》稱，“到2015年底，太陽能發電裝機容量達到2100萬千瓦（即21GW）以上，年發電量達到250億千瓦時。”
根據《規劃》，“十二五”時期新增太陽能光伏電站裝機容量約1000萬千瓦，太陽能光熱發電裝機容量100萬千瓦，分布式光伏發電系統約1000萬千瓦，光伏電站投資按平均每千瓦1萬元測算，分布式光伏系統按每千瓦1.5萬元測算，總投資需求約2500億元。
