雙重聯鎖的三相異步電動機正反轉控制線路實驗

一、操作所需電器元件明細表見表1                              表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18-32	配熔體3A	2
KM1、KM	交流接觸器	CJX2-0910	線圈AC380V	2
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1	整定電流0.63A
SB1 SB2 SB3	按鈕開關	LAY16		3	SB2、SB1用綠色 SB3紅色
XT	接線端子排		AC660v25A	10位
M	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	1


二、電路圖：

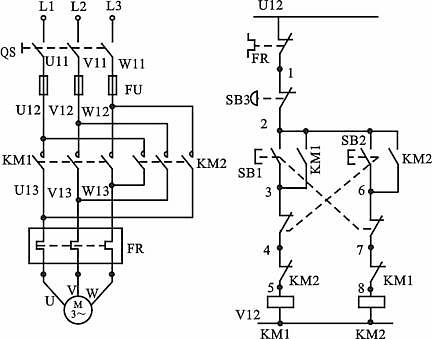

                                                            圖1（a）
該控制線路集中了按鈕聯鎖和接觸器聯鎖的優點，故具有操作方便和安全可靠等優點，為電力拖動設備中所常用。
三、安裝與接線：

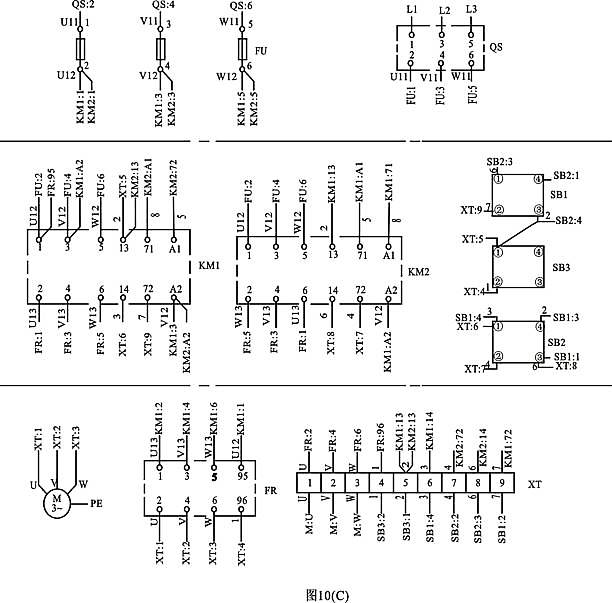

在掛箱上選定QS、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。圖10（c）為用中斷線表示的單元接線圖，每個器件端子處接的線號及端子之間的連線圖上已明確示出。對接線和查線帶來很大方便。安裝與接線后，應符合第二章2－1的要求。
四、檢測與調試：
經檢查接線牢固和無誤后，按下SB1，電機應正轉；按下SB3電機應停轉；按下SB2，電機應反轉；松開SB2，再按下SB1，電機應從反轉狀態變?yōu)檎�轉狀態。若控制線路不能正常工作，則應分析排除故障后才能重新操作。
五、思考題：
   為什么要采用雙重聯鎖？如單采用按鈕或接觸器聯鎖各有什么意外的事故發生。
