電動葫蘆電路維修控制線路實驗

電動葫蘆電路維修控制線路實驗:
一、操作所需電器元件明細表：（見表）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.65~1A	1
FU1 FU2	螺旋式熔斷器	RL1-15	配熔體3A	5
KM1 KM2	交流接觸器	CJX2-0910	線圈AC380V	4
YB	電磁鐵	AC380V		1
SB1 SB2 SB3 SB4	按鈕開關	LAY16		4	SB1、SB3為綠色 SB2、SB4為紅色
XT	接線端子排	TB15
M1、M2	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	2

二、電路圖：

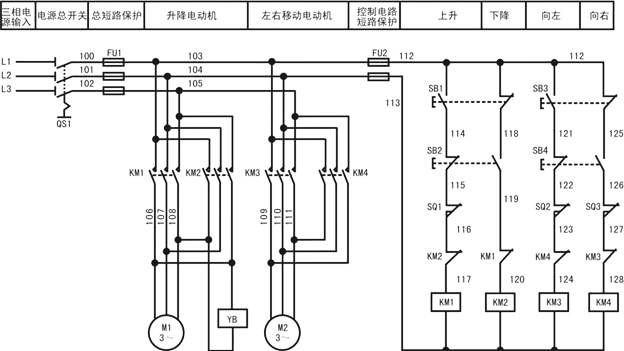

                                        電動葫蘆電氣控制線路原理圖
三、電路說明：
1、主要電氣元件說明
(1) M1是上下移動電動機，由接觸器KM1，KM2控制正反轉實現上下移動；
(2) M2是左右移動電動機，由接觸器KM3，KM4控制正反轉實現左右移動；
(3) YB是電磁鐵。
2、接線
（1）上、下移動電動機M1的三根相線分別接入接線端U1、V1、W1；
（2）左、右移動電動機M2的三根相線分別接入接線端U2、V2、W2；
（3）各電動機均可靠接地；
（4）接線端L1、L2、L3接50Hz 380V的三相交流電源。
3、正常啟動操作
（1）操作前準備：根據電氣原理圖把斷路故障開關置“1位”，短路故障開關置“0”位，合上電源開關QS1，電氣線路進入帶電狀態。
（2）上、下移動電動機M1控制：按上移按扭SB1，接觸器KM1得電吸合，電動機M1正轉，表示上移；按下移按扭SB2，接觸器KM2得電吸合，電動機M1反轉，表示下降。
左、右移動電動機M2控制：按右移按扭SB4，接觸器KM3得電吸合，電動機M2正轉，表示左移；按右移按扭     SB4，接觸器KM4得電吸合，電動機M2反轉，表示右移。
四、注意安全：
1、通電前,要仔細檢查實訓線路；
2、接通電源后，嚴禁用手或導體觸摸各電氣元件；
3、當有數人進行操作時，應于接通電源前通知他人；
4、電動機工作時，嚴禁用手碰軸前端及后端風葉，做缺相故障操作時，電機通電工作不能超過1分鐘。
5、每次使用完畢后，必須關斷電源開關。
