單相變壓器的并聯運行實驗

單相變壓器的并聯運行實驗-實驗?zāi)康模?/strong>
    1、學習變壓器投入并聯運行的方法。
    2、研究并聯運行時阻抗電壓對負載分配的影響。
二、預習要點：
    1、單相變壓器并聯運行的條件。
    2、如何驗證兩臺變壓器具有相同的極性。若極性不同，并聯會產生什么后果。
    3、阻抗電壓對負載分配的影響。
三、單相變壓器的并聯運行實驗項目：
    1、將兩臺單相變壓器投入并聯運行。
    2、阻抗電壓相等的兩臺單相變壓器并聯運行，研究其負載分配情況。
    3、阻抗電壓不相等的兩臺單相變壓器并聯運行，研究其負載分配情況。
四、實驗線路和操作步驟：
1、實驗設備

序號型號名       稱數 量

1 DQ45 交流電壓表 1件

2 DQ44 交流電流表 1件

3 DQ05 三相組式變壓器 1件

4 DQ26 三相可調電阻器 1件

5 DQ31 波形測試及開關板 1件

2、屏上排列順序
     DQ45、DQ44、DQ05、DQ26、DQ31

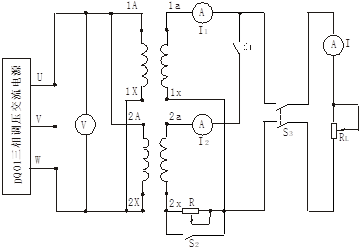

圖1 單相變壓器并聯運行接線圖
    實驗線路如圖1所示。圖中單相變壓器1、2選用三相組式變壓器DQ05中任意兩臺，變壓器的高壓繞組并聯接電源，低壓繞組經開關S₁并聯后，再由開關S₃接負載電阻R_L。由于負載電流較大，R_L可采用并串聯接法(選用DQ26的90Ω與90Ω并聯再與180Ω串聯，共225Ω阻值)的變阻器。為了人為地改變變壓器2的阻抗電壓，在其副方串入電阻R(選用DQ26的90Ω與90Ω并聯的變阻器)。
    3、兩臺單相變壓器空載投入并聯運行步驟。
    (1) 檢查變壓器的變比和極性。
    1) 將開關S₁、S₃打開，合上開關S₂。
    2) 接通電源，調節變壓器輸入電壓至額定值,測出兩臺變壓器副方電壓
U_1a_1x和U_2a_2x若U_1a_1x=U_2a_2x，則兩臺變壓器的變比相等，即K₁=K₂。
    3) 測出兩臺變壓器副方的1a與2a端點之間的電壓U_1a_2a，若U_1a_2a=U_1a_1x-U_2a_2x，則首端1a與2a為同極性端，反之為異極性端。
    (2) 投入并聯
    檢查兩臺變壓器的變比相等和極性相同后，合上開關S₁，即投入并聯。若K₁與K₂不是嚴格相等，將會產生環流。
    4、阻抗電壓相等的兩臺單相變壓器并聯運行。
    1) 投入并聯后，合上負載開關S₃。
    2) 在保持原方額定電壓不變的情況下，逐次增加負載電流，直至其中一臺變壓器的輸出電流達到額定電流為止。
3) 測取I、I₁、I₂，共取數據4～5組記錄于表3-24中。
表1

I₁(A) I₂(A) I(A)

5、阻抗電壓不相等的兩臺單相變壓器并聯運行。
    打開短路開關S₂，變壓器2的副方串入電阻R，R數值可根據需要調節（一般取5-10Ω之間），重復前面實驗測出I、I₁、I₂，共取數據5～6組記錄于表1中。
表 2

I₁(A) I₂(A) I(A)

五、實驗報告：
    1、根據實驗(2)的數據，畫出負載分配曲線I₁=f(I)及I₂=f(I)。
    2、根據實驗(3)的數據，畫出負載分配曲線I₁=f(I)及I₂=f(I)。
    3、分析實驗中阻抗電壓對負載分配的影響。
