三相變壓器--變壓器及電機實驗

一．實驗目的
1．通過空載和短路實驗，測定三相變壓器的變比和參數。
2．通過負載實驗，測取三相變壓器的運行特性。
二．預習要點
1．如何用雙瓦特計法測三相功率，空載和短路實驗應如何合理布置儀表。
2．三相芯式變壓器的三相空載電流是否對稱，為什么？
3．如何測定三相變壓器的鐵耗和銅耗。
4．變壓器空載和短路實驗應注意哪些問題？電源應加在哪一方較合適？
三．實驗項目

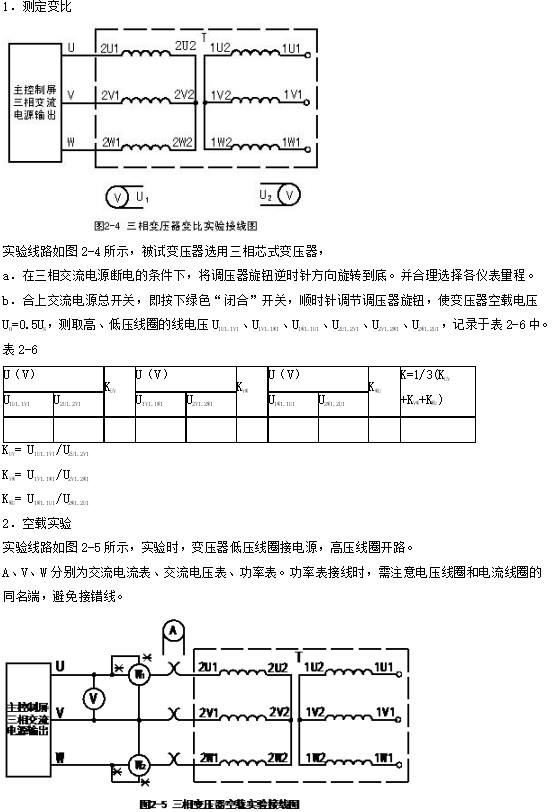

1．測定變比。
2．空載實驗：測取空載特性U₀=f(I₀)，P₀=f(U₀)，cosj0=f(U₀)。
3．短路實驗：測取短路特性U_K=f(I_K)，P_K=f(I_K)，cosj_K=f(I_K)。

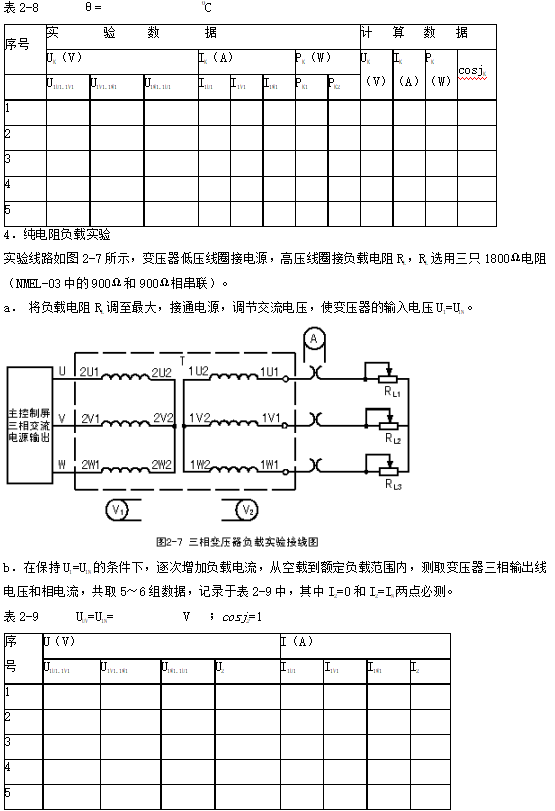

4．純電阻負載實驗：保持U₁=U_1N，cosj₂=1的條件下，測取U₂=f(I₂)。
四．實驗設備及儀器
1．交流電壓表、電流表、功率、功率因數表
2．三相可調電阻器
3．三相變壓器
五．實驗方法
