電子技術實訓臺的研制.真正把工廠搬進學校
2021-11-27 10:37中職學校是為社會培養實踐操作型、動手能力強的應用型人才的主陣地。因此，中職學校電子技術專業要想促進學生實踐操作能力的提高，實訓教學是非常有效、非常重要的環節。電子技術實訓臺的研制解決了中職學校不出校門的實訓基地，也解決了中職學校電子技術專業實訓教學的現狀，并提高中職學生的實踐操作能力，為社會輸送更多高水平的專業技能人才。
據了解，目前，大多的中高職院校實行的是以學校和課堂為中心的人才培養模式，導致課堂教學與生產實際相脫節，培養出來的學生與企業對技術工人的強烈需求反差較大。
怎么考慮對學生的綜合實踐能力進行系統培養，旨在破解學生綜合實踐能力培養難題，縮短現代企業人才需求與高職教學的差距。”都是各校領導們對企業的走訪調研中發現，相當多的畢業生存在“單科成績合格，綜合實踐能力差”的現象，但因為缺少綜合實踐的渠道，學校對培養和提升學生的綜合實踐能力也存在“無力感”。列舉：下面介紹電子工藝技術實訓臺技術性能。
電子工藝技術實訓臺是本公司廣泛聽取各類院校建議和需求而研發的新一代流水線實訓臺，結構新穎、合理、工藝先進，實訓臺環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
電子工藝技術實訓臺技術性能：
1. 輸入電源： 220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA
4．外形尺寸： 1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
電子工藝技術實訓臺系統配置：實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。

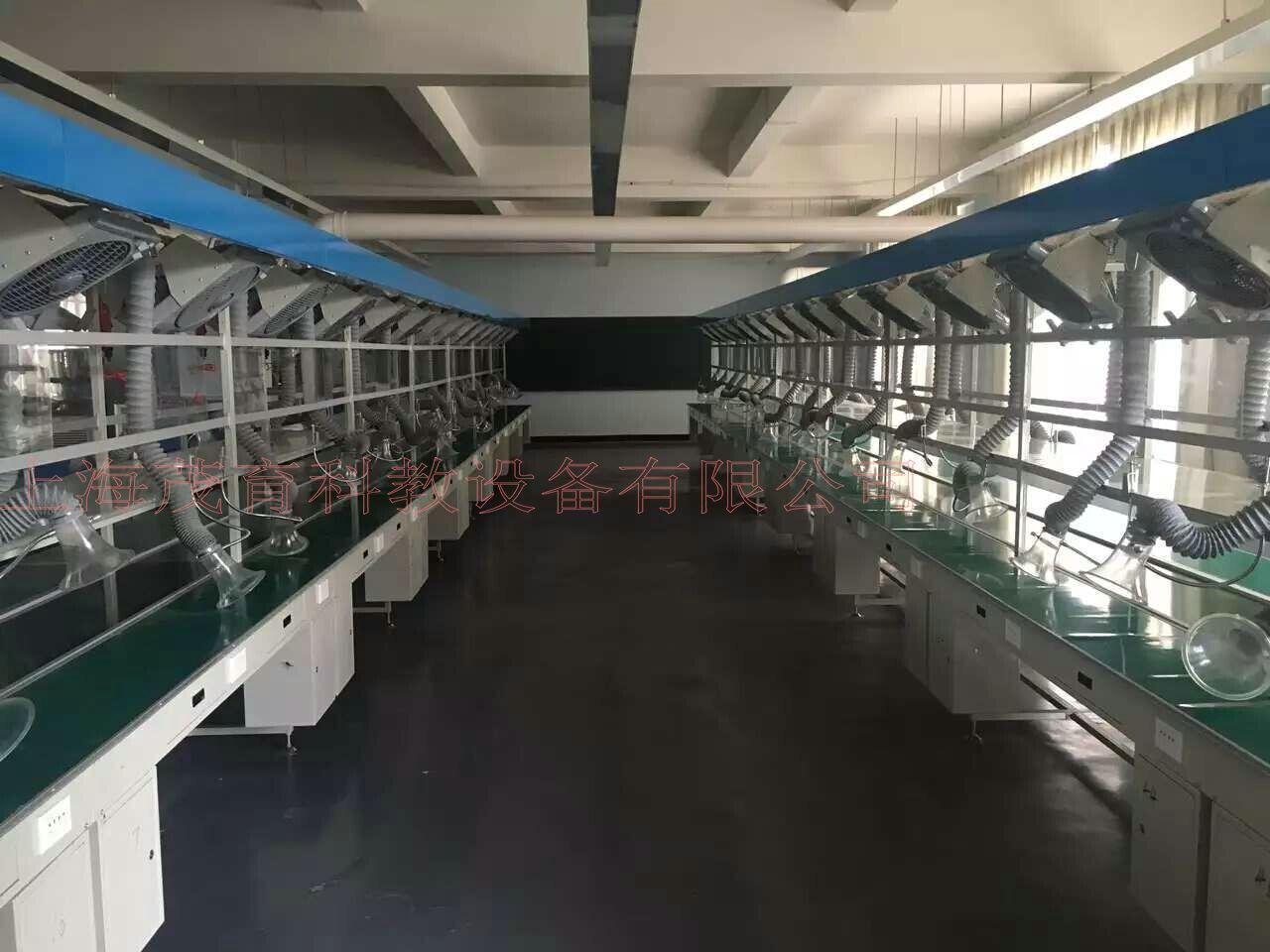

1.實訓臺：實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源柜：電源柜的輸入電源為2200V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3.實訓掛件（2套/臺）
1）直流電源單元：提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元：信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4.實訓線路板（2套/臺）
結束語：這個能夠?qū)崿F(xiàn)自主經營的校園實訓工廠不單單是為學生提供“真項目”、“真環境”的生產條件，經過初級的技能培訓，學校還會根據學生的技能水平，安排至不同的生產環節，直接參與實訓工廠的生產過程。學生們在入學之后，經一個學期的理論知識課程，就需進入實訓工廠學習基本的機械操作技能。“以培養學生的技能為主，不能紙上談兵，中高職院校應該向企業輸送熟練的技術工人。將教學實訓與生產性實訓結合，是現代中職學校在探索校企合作新模式上，走出的一條“工學結合，產教一體”的新途徑。不僅創新了高技能人才培養模式，也是實施分層教學改革的創新舉措。
據了解，目前，大多的中高職院校實行的是以學校和課堂為中心的人才培養模式，導致課堂教學與生產實際相脫節，培養出來的學生與企業對技術工人的強烈需求反差較大。
怎么考慮對學生的綜合實踐能力進行系統培養，旨在破解學生綜合實踐能力培養難題，縮短現代企業人才需求與高職教學的差距。”都是各校領導們對企業的走訪調研中發現，相當多的畢業生存在“單科成績合格，綜合實踐能力差”的現象，但因為缺少綜合實踐的渠道，學校對培養和提升學生的綜合實踐能力也存在“無力感”。列舉：下面介紹電子工藝技術實訓臺技術性能。
電子工藝技術實訓臺是本公司廣泛聽取各類院校建議和需求而研發的新一代流水線實訓臺，結構新穎、合理、工藝先進，實訓臺環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
電子工藝技術實訓臺技術性能：
1. 輸入電源： 220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA
4．外形尺寸： 1.1m×1.3m×2m （雙面型）,兩邊工作臺面寬度為500mm。
電子工藝技術實訓臺系統配置：實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺：實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工業型材6根、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.電源柜：電源柜的輸入電源為2200V±10% 50Hz，最大電流20A，可以提供25套（既50工位）實訓臺的電源；且具有電源指示、漏電保護功能，使用安全可靠。
3.實訓掛件（2套/臺）
1）直流電源單元：提供±5V、±12V兩組電源和0～30V/0.5A的直流穩壓電源。
2）信號源單元：信號源提供正弦波、三角波、方波三種波形，輸出頻率范圍2Hz～47KHz，幅度為0～12V可調；頻率計的測頻范圍為0.1Hz～100KHz。
4.實訓線路板（2套/臺）
| 序號 | 實訓線路板 | 能力目標 |
| 1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
| 2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
| 3 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
| 4 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
| 5 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
| 6 | 聲光雙控節電燈 | 了解聲光控節電燈電路結構和工作原理，熟悉光敏三極管、555時基電路、雙向晶閘管在電路中的具體應用 |
| 7 | 調頻無線話筒 | 了解振蕩電路的工作原理 |
| 8 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
| 9 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
| 10 | 門鎖防盜報警器 | 進一步了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
| 11 | 實用模擬自然風控制器 | 掌握NE555和晶閘管構成的模擬自然風控制器工作原理，進一步熟悉電子電路的裝配、調試、檢測方法； |
| 12 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
| 13 | 集成FM收音機 | SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
| 14 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
| 15 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
| 16 | LED數字鐘 | 熟悉數字鐘的結構及各部分的工作原理，學會將單元電路組成系統電路的方法，熟悉中規模集成電路和顯示器件的使用方法，了解簡單數字系統的實驗調試方法 |
