電阻式傳感器的半橋性能實驗
2019-06-24 09:19一、實驗?zāi)康模?/strong>
掌握半橋電路的工作原理和性能。
二、實驗所用單元：
同實驗一。
三、實驗原理及電路：
將兩個受力方向不同的應變片電阻分別接入電橋的兩個相鄰橋臂，組成半橋形式的測量電路，轉換電路的輸出靈敏度提高，非線性得到改善。
實驗電路圖見圖2-1，當兩個應變片的阻值和應變量相同時，半橋輸出電壓UO＝2EKε
四、實驗步驟：
1、按實驗一的實驗步驟1至3進行操作。
2、按圖2-1接線，將兩個受力方向相反的應變片接入電橋中。

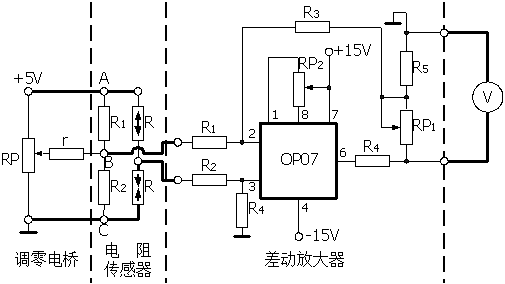

圖2-1 電阻式傳感器半橋?qū)嶒炿娐?br /> 3、調節電橋平衡電位器RP，使數字電壓表指示接近零，然后旋動測微器使表頭指示為零，此時測微器的讀數視為系統零位。分別上旋和下旋測微器，每次0.4mm，上下各2mm，將位移量X和對應的輸出電壓值UO記入下表中。
表 2-1
五、實驗報告：
1、根據表2-1的實驗數據，畫出輸入/輸出特性曲線
，并且計算靈敏度和非線性誤差。
2、進行半橋測量時，接入的兩個應變片電阻的受力方向為什么必須相反？
掌握半橋電路的工作原理和性能。
二、實驗所用單元：
同實驗一。
三、實驗原理及電路：
將兩個受力方向不同的應變片電阻分別接入電橋的兩個相鄰橋臂，組成半橋形式的測量電路，轉換電路的輸出靈敏度提高，非線性得到改善。
實驗電路圖見圖2-1，當兩個應變片的阻值和應變量相同時，半橋輸出電壓UO＝2EKε
四、實驗步驟：
1、按實驗一的實驗步驟1至3進行操作。
2、按圖2-1接線，將兩個受力方向相反的應變片接入電橋中。
圖2-1 電阻式傳感器半橋?qū)嶒炿娐?br /> 3、調節電橋平衡電位器RP，使數字電壓表指示接近零，然后旋動測微器使表頭指示為零，此時測微器的讀數視為系統零位。分別上旋和下旋測微器，每次0.4mm，上下各2mm，將位移量X和對應的輸出電壓值UO記入下表中。
表 2-1
| X(mm) | 0 | ||||||||||
| UO(mV) | 0 |
1、根據表2-1的實驗數據，畫出輸入/輸出特性曲線
，并且計算靈敏度和非線性誤差。2、進行半橋測量時，接入的兩個應變片電阻的受力方向為什么必須相反？
