傳感器教學設備,傳感器實驗臺,傳感器技術實驗裝置
2021-10-26 10:29一、傳感器實驗臺技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm

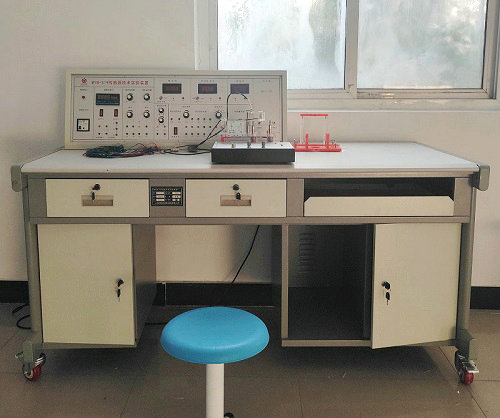

二、傳感器技術實驗裝置主要結構：
該設備由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
三、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四、傳感器教學設備-接近式霍爾傳感器實驗
一）實驗?zāi)康?br /> 1、掌握開關型集成霍爾傳感器及其轉換電路的工作原理。
2、了解利用開關型集成霍爾傳感器制作接近開關的方法。
二）實驗所用單元
霍爾式傳感器轉換電路板、霍爾電路配套磁鋼和鐵片（實驗二十二中的渦流載體）、直流穩壓電源、數字電壓表、位移臺架。
三）實驗原理及電路
1、實驗電路如圖19-1所示。電路主要由三部分組成，第一部分是霍爾集成電路，第二部分是觸發器，第三部分是兩個非門。當發光二極管亮?xí)r，表示有輸出信號。
四）實驗步驟
1、按照圖19-1接線。
2、普通接近開關實驗
(1) 將S1斷開，霍爾集成電路、R1與VD1構成普通接近開關，用磁鋼的S極接近霍爾集成電路的有字面，VD1亮，磁鋼遠離有字面，VD1滅。
如果用磁鋼的N極去觸發霍爾集成電路，VD1不亮，說明霍爾集成電路要求磁路系統有方向性。
(2) 將磁鋼吸附于裝在測微器測桿頂端的鐵片上，S面向下，正對霍爾集成電路。下旋測微器，使磁鋼慢慢接近霍爾電路，當VD1亮?xí)r，讀出測微器數值X和輸出電壓UO，填入下表中；然后再上旋測微器，使磁鋼慢慢遠離霍爾電路，直到VD1滅，再讀出此時的X和UO，填入下表中，共測5組，分析傳感器的復現性。
3、鎖存式接近開關實驗
將S1接通，S2斷開（S2用于提供復位信號），整個系統即構成鎖存開關。先將S2接通，再斷開，使觸發器復位，用磁鋼接近霍爾電路，觀察VD1和VD2的亮滅情況，再使磁鋼離開霍爾電路，觀察VD1和VD2的亮滅情況，了解鎖存開關是怎樣鎖住狀態的。
五）實驗報告
1、對于霍爾集成電路，是磁鋼接近時觸發還是遠離時觸發？
2、根據表19-1中的一組數據，畫出霍爾集成電路的輸入/輸出特性曲線
，并說明這種曲線表示了開關型霍爾傳感器的什么特性，該特性具有什么優點？
3、鎖存開關與普通接近開關相比有什么優缺點？
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
二、傳感器技術實驗裝置主要結構：
該設備由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
三、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
四、傳感器教學設備-接近式霍爾傳感器實驗
一）實驗?zāi)康?br /> 1、掌握開關型集成霍爾傳感器及其轉換電路的工作原理。
2、了解利用開關型集成霍爾傳感器制作接近開關的方法。
二）實驗所用單元
霍爾式傳感器轉換電路板、霍爾電路配套磁鋼和鐵片（實驗二十二中的渦流載體）、直流穩壓電源、數字電壓表、位移臺架。
三）實驗原理及電路
1、實驗電路如圖19-1所示。電路主要由三部分組成，第一部分是霍爾集成電路，第二部分是觸發器，第三部分是兩個非門。當發光二極管亮?xí)r，表示有輸出信號。

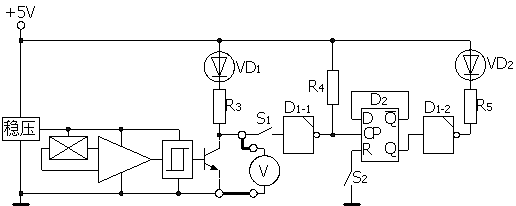

圖19-1 霍爾傳感器實驗原理圖
2、對于普通的霍爾接近開關，當磁體靠近時輸出狀態翻轉，磁體離開后狀態立即復原。而對于鎖存開關，因為增加了數據鎖存器，輸出狀態可以保持，直到有復位信號或磁體再次觸發接近開關，開關的狀態才會恢復。四）實驗步驟
1、按照圖19-1接線。
2、普通接近開關實驗
(1) 將S1斷開，霍爾集成電路、R1與VD1構成普通接近開關，用磁鋼的S極接近霍爾集成電路的有字面，VD1亮，磁鋼遠離有字面，VD1滅。
如果用磁鋼的N極去觸發霍爾集成電路，VD1不亮，說明霍爾集成電路要求磁路系統有方向性。
(2) 將磁鋼吸附于裝在測微器測桿頂端的鐵片上，S面向下，正對霍爾集成電路。下旋測微器，使磁鋼慢慢接近霍爾電路，當VD1亮?xí)r，讀出測微器數值X和輸出電壓UO，填入下表中；然后再上旋測微器，使磁鋼慢慢遠離霍爾電路，直到VD1滅，再讀出此時的X和UO，填入下表中，共測5組，分析傳感器的復現性。
表 19-1
| VD1 | 亮 | 滅 | 亮 | 滅 | 亮 | 滅 | 亮 | 滅 | 亮 | 滅 |
| X(mm) | ||||||||||
| UO(V) |
將S1接通，S2斷開（S2用于提供復位信號），整個系統即構成鎖存開關。先將S2接通，再斷開，使觸發器復位，用磁鋼接近霍爾電路，觀察VD1和VD2的亮滅情況，再使磁鋼離開霍爾電路，觀察VD1和VD2的亮滅情況，了解鎖存開關是怎樣鎖住狀態的。
五）實驗報告
1、對于霍爾集成電路，是磁鋼接近時觸發還是遠離時觸發？
2、根據表19-1中的一組數據，畫出霍爾集成電路的輸入/輸出特性曲線
，并說明這種曲線表示了開關型霍爾傳感器的什么特性，該特性具有什么優點？3、鎖存開關與普通接近開關相比有什么優缺點？
