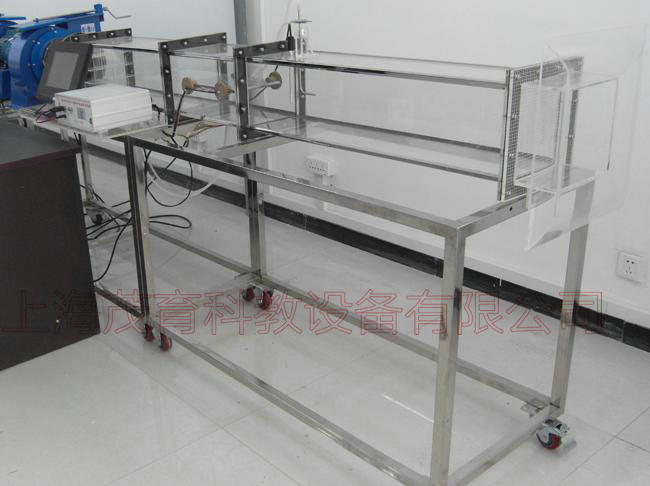

強迫對流空氣橫掠平板放熱系數測試裝置,強迫對流空氣橫掠平板放
2021-03-11 11:05
1、測定空氣橫向流過平板壁面的平均溫度，平板內電加熱器的電流、電壓，平板壁面周?chē)諝鉁囟?。
2、測定空氣橫向流過平板強迫對流放熱系數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、強迫對流空氣橫掠平板放熱系數測試裝置,強迫對流空氣橫掠平板放熱系數測試設備,強迫對流空氣橫掠平板放熱系數測試臺技術參數：
1、電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
2、數顯電壓表：精度0.2級；
3、數顯電流表：量程5A，精度0.2級；
4、電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
5、溫度測量：-55～+127℃，精度：±0.2FS；
6、空氣差壓傳感器：量程1000Pa，精度0.25級；
7、多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V。
8、電鍍紫銅平板試件規格：δ=0.1 mm，長度280mm，寬度190 mm，表面黑度
ε=0.2，導熱系數λ=15 (W/m℃)；
9、測試裝置規格：2000mm×550mm×1200mm。
10、采用7寸彩色觸摸屏同屏顯示數據，所有實驗數據一目了然，便于觀察每個數據的即時變化
三、強迫對流空氣橫掠平板放熱系數測試裝置,強迫對流空氣橫掠平板放熱系數測試設備,強迫對流空氣橫掠平板放熱系數測試臺主要配置：
| 序號 | 名稱 | 規格型號 | 數量 |
| 1 | 電鍍紫銅平板試件 | 190×280mm 紫銅板厚度4mm | 1套 |
| 2 | 多翼式低噪音風機 | CF－11 | 1套 |
| 3 | 風洞 | 有機玻璃 | 1套 |
| 4 | 畢托管 | L型 | 1套 |
| 5 | 差壓傳感器 | HALO-FY-WG | 1套 |
| 6 | 測溫傳感器 | DS18B20 | 7套 |
| 7 | 數顯電壓表 | SX－48 | 1套 |
| 8 | 數顯電流表 | SX－48 | 1套 |
| 9 | 彩色觸摸屏 | TPC7062TX | 1套 |
| 10 | 數據采集模塊 | MY75 | 1套 |
| 11 | 不銹鋼實驗臺 | 底部裝有腳輪 | 1套 |
