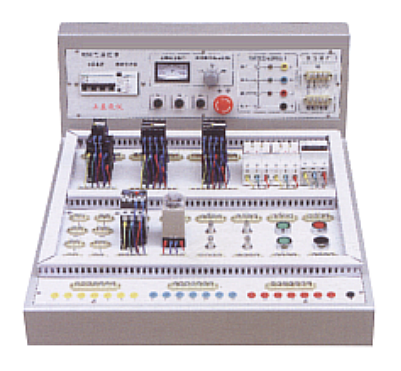

MY-201C維修電工電氣控制實訓箱

維修電工電氣控制實訓箱是根據勞動和社會保障部頒發的維修電工初中級考核培訓技能內容所列出的基礎電氣控制線路而研制的。該裝置具有通過實訓操作，能快速掌握該課程的實際應用技術與操作技能，可供學生進行技能實訓，學員可以達到職業技能鑒定中級水平。
二、功能特點：
1、將熔斷器、空氣開關、交流接觸器、時間繼電器、熱繼電器、按鈕開關、行程開關、接線排等各種實訓元器件集中安裝在一塊面板上
2、所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行走線而導致元器件的損壞。
3、該裝置可放置在桌面上，僅需三相四線電源接入就可使用。
三、技術指標：
1、輸入電壓：三相四線～380V±10% 50Hz
2、裝置容量：≤0.5kVA
3、外形尺寸：720mm×600mm×295mm
四、元器件配置清單：

序號	名稱	型號與規格	數量	品牌
1	三相漏電保護器	DZ47-63LEP10A4P	1只	正泰
2	熔斷器座	RT18-32-3P	2只	人民
3	交流接觸器	CJX2-0910（AC380V）	3只	正泰
4	輔助觸頭	F4-22	2只	正泰
	輔助觸頭	F4-11	1只	正泰
5	熱繼電器	JRS1D-25/Z(0.63-1A)	1只	人民
6	熱繼電器座	JRS1D-25座	1只	人民
7	通電延時時間繼電器	ST3PA-B/AC380V（0~60S）	1只	寶龍
8	時間繼電器座	PF-083A	1只	寶龍
9	行程開關	JW2A-11H	4只	正泰
10	按鈕開關	LAY-16Φ22Ⅱ-AR11 紅色	1只	正泰
11	按鈕開關	LAY-16Φ22Ⅱ-AG11 綠色	2只	正泰
12	按鈕開關	LAY-16Φ22Ⅱ-AB11 黑色	1只	正泰
13	電阻	75Ω/75W	3只	茂育
14	電阻	10Ω/25W	1只	茂育
15	二極管	1N5408	4只	進口
16	三相鼠籠式電動機	380V/180W（Δ/Y）	1臺	茂育

五、參考實訓項目：
1、三相異步電動機的直接啟動控制
2、三相異步電動機的點動正轉控制電路
3、三相異步電動機接觸器自鎖控制線路
4、接觸器聯鎖的三相異步電動機正反轉控制線路
5、按鈕聯鎖的三相異步電動機正反轉控制線路
6、雙重聯鎖的三相異步電動機正反轉控制線路
7、三相異步電動機星形/三角形起動手動控制線路
8、三相異步電動機星形/三角形起動自動控制線路
9、定子串電阻降壓?jiǎn)?dòng)控制線路
10、三相異步電動機無變壓器半波整流能耗制動控制線路
11、三相異步電動機正反轉啟動能耗制動控制線路
12、工作臺自動往返控制線路
13、三相異步電動機的多地控制
