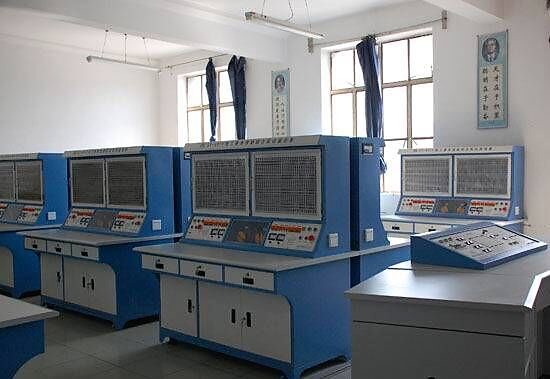

MYDQ-23C維修電工技能綜合實訓室設備

維修電工技能綜合實訓室設備-產品概述：
該設備采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

二、技術參數：
1、工作電源：三相五線 380V±5％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
3、外形尺寸：1500×750×1650mm
4、額定功率：<0.5KW
5、環境溫度：－10℃ ～40 ℃
6、相對濕度：<85%
7、設備重量：150Kg
三、產品結構：
1、桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
2、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分：多功能網孔板采用"門框式"設計，主體采用2mm厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型"橫二豎六"橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
四、基本配置：(以一間實訓室為例)

N0	配置名稱	型號	規格（長×寬×高）	單位	數量	備注
學生實操系統配置
1	鋼制實訓臺	MY-601E-01		張	12
2	鋼制實訓屏	MY-601E-02		套	12
(1)	實訓電源系統	MY-601E-03		套	24
(2)	多功能實訓網板	MY-601E-04		塊	24	活動開門式
(3)	三相異步電機系統	180W 380V		套	24
3	電拖實訓套件			套	24
4	照明電路實訓套件			套	24
5	配套易損器材			套	1
6	工程材料			套	1
7	實訓指導書			套	12

五、實訓項目：
電力拖動部分：
低壓電器的識別
1、三相異步電動機直接啟動控制
2、串聯電阻降壓啟動線路
3、三相異步電動機點動控制線路
4、三相異步電動機自鎖控制線路
5、接觸器聯鎖的三相異步電動機正反轉控制線路
6、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
7、雙重聯鎖的三相異步電動機正反轉控制線路
8、工作臺自動往返控制線路
9、三相異步電動機順序控制線路
10、三相異步電動機多地控制線路
11、三相鼠籠異步電動機的降壓起動控制電路
12、通電延時帶直流能耗制動的Y-△起動的控制線路
13、手動Y-△控制
14、C620車床的接線、故障與維修
15、電動葫蘆電氣控制
16、銑床主軸與進給電動機的控制
17、電動反接制動控制線路
18、直接啟動及能耗制動控制
照明部分：
1、插座和一個開關控制一盞燈的控制與接線
2、兩個雙聯開關控制一盞燈的控制與接線
3、三個開關控制一盞燈的控制與接線
4、日光燈的控制與接線
