主頁 > 產品介紹 > 電梯實訓設備 > 萬用表（使用）電氣操作柜 2025-06-12

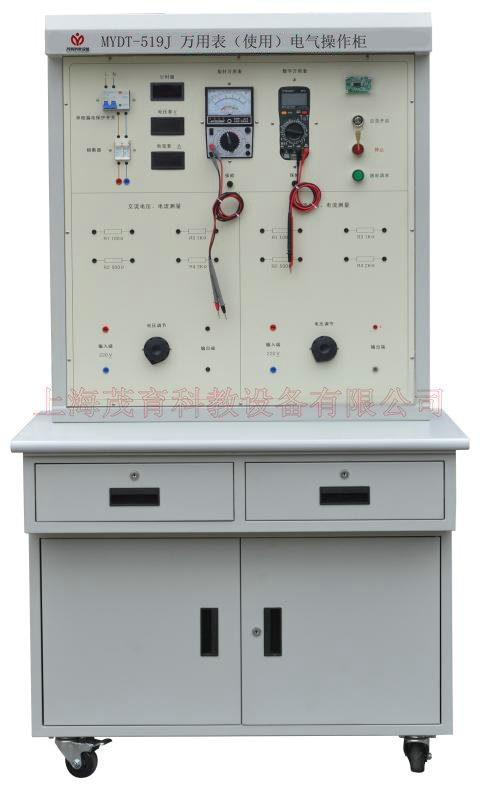

MYDT-519J萬用表（使用）電氣操作柜

一、萬用表（使用）電氣操作柜-產品概述
本操作柜把電路檢修常用到指針萬用和數字萬用表裝嵌到實訓臺上并設計了萬用表測量實訓用到的電流調壓系統電路、直流調壓系統電路、各種電阻器件采用安全接線引出端子�？捎蓪W(xué)生自由設計拼接交流電路和直流電路，并利用指針萬用表和數字萬用表兩種常用表來測驗各種電路，通過本實訓臺的訓練可以讓學生學會各種交直流電路的設計裝接技能，快速了解交直流調壓電路的工作原理，并用兩種萬用表正確測量交流電壓、電流和直流電壓、電流及各個電阻的阻值、從而達到了解數字萬用表和指針萬用的原理，并掌握數字萬用表和指針萬用表在電氣檢修中的使用方法及使用過程中的注意事項。本設備非常適合高職、高專、中等職業院校開設的電工電子、電氣自動化、機電一體化、電梯等相關工科類專業的入門教學與能力考核使用，另外還可作為技工學校、職教中心、職業資格鑒定站進行電梯職業技能實訓與技能鑒定和考核使用。
二、實訓項目
1、交流調壓電路設計與線路裝接實訓；
2、直流調壓電路設計與線路裝接實訓；
3、用指針萬用表正確測量各種電阻阻值實訓；
4、用數字萬用表正確測量各種電阻阻值實訓；
5、用指針萬用表正確測量交直流電路電壓、電流實訓；
6、用數字萬用表正確測量交直流電路電壓、電流實訓。
三、設備結構組成
萬用表（使用）電氣操作柜由實訓桌和實訓臺兩部份組成。
1、實訓桌
1）實驗桌有兩個帶鎖抽屜可以存放實訓用工具器材和實訓資料等，下部有一個帶鎖功能的雙開門的儲物柜，實訓桌底部四腳配置具有帶剎車功能的萬向輪（萬向輪剎車時穩定可靠，開鎖狀態下運動靈活，方便實訓搬運或移動）。
2）實訓桌主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，桌面采用高密度中纖板，操作邊整邊，邊緣加厚做小R型拋光處理，滑軌采用靜音滑軌；桌面高度采用符合人體工學原理的適宜高度：800mm。
2、實訓臺
1）實訓臺主體部分采用全鋼結構，鋼板亞光噴塑，美觀耐用，臺面采用鋁塑板印制而成，整個實訓臺由漏電保護開關、熔斷器、開關電源、數顯計時器、智能刷卡啟動電路板、單相交流調壓器、單相直流調壓器、交流接觸器、數字電壓表、數字電流表、指針萬用表、數字萬用表、照明日光燈、各種開關、各種電阻和安全接線柱等組成。
2）本實訓臺把電路檢修常用到指針萬用和數字萬用表裝嵌到實訓臺上并設計了萬用表測量實訓用到的電流調壓系統電路、直流調壓系統電路、各種電阻器件采用安全接線引出端子。可由學生自由設計拼接交流電路和直流電路，并利用指針萬用表和數字萬用表兩種常用表來測驗各種電路，通過本實訓臺的訓練可以讓學生學會各種交直流電路的設計裝接技能，快速了解交直流調壓電路的工作原理，并用兩種萬用表正確測量交流電壓、電流和直流電壓、電流及各個電阻的阻值、從而達到了解數字萬用表和指針萬用的原理，并掌握數字萬用表和指針萬用表在電氣檢修中的使用方法及使用過程中的注意事項。各采用插拔式安全接線方式，學生可根據電路設計需要無限次的裝接連線實訓，用萬用表規范測量電路實訓，起到安全實訓又不容易損壞器件的目的。
3）本實訓臺采用鑰匙應急開啟和刷卡兩種開啟方式使用，方便教師管理實訓設備，防止未經受權人隨意操作設備，有效保護學生人身和設備安全。
四、設備主要配置

序號	品名	型號	數量	單位
1	單相漏開	DZ47LE-32	1	只
2	熔斷器	RT18-32 2P	1	只
3	調壓器	0.5KW	2	只
4	橋堆	GBJ2510	1	只
5	數字萬用表	MY65	1	個
6	指針萬用表	MF47	1	個
7	數顯電壓表	5135	1	只
8	數顯電流表	5135	1	只
9	IC讀寫模塊	CY-14443-C/P	1	套
10	繼電器控制板	PCB2015106	1	塊
11	開關電源	MY-104	1	只
12	數顯計時器	WR5135-CT	1	個
13	帶鎖開關	LA68F-22Y/2	1	個

五、配套工具清單

序號	品名	型號	數量	單位
1	IC卡	S50	1	塊
2	安全連線	1000mm 紅	6	條
3	安全連線	1000mm 藍	6	條
4	3號安全連線	800mm 紅	5	條
5	3號安全連線	800mm 藍	24	條

六、技術性能
1、電源
1）輸入電源電壓
系統總電源電壓：單相AC（220±22）V；頻率：（50±1）Hz。
開關電源輸入電源電壓：AC（220±22)V；頻率：（50±1）Hz。
2）開關輸出電源電壓：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；
2、系統整機電流 ≤2A
3、整機功率≤1KVA
4、整機重量：≤150kg
5、工作環境：溫度-10℃～+40℃ 相對濕度＜70%(30℃) 海拔＜4000m
6、外形尺寸：
操作柜整體尺寸：1000mm*750mm*1850mm
實訓桌尺寸：1000mm*750mm*800mm
實訓臺尺寸：890mm*330mm*850mm
7、安全保護：安全符合國家標準
1）具有漏電自動保護功能
2）具有短路保護功能

友情提示：
1、設備驗收：各采購單位收貨時請檢查萬用表（使用）電氣操作柜的貨品外觀，核實的萬用表（使用）電氣操作柜及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供萬用表（使用）電氣操作柜說明書內的質保條件和質保期，在質保范圍內提供對萬用表（使用）電氣操作柜的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>萬用表（使用）電氣操作柜的選型錯誤或購買萬用表（使用）電氣操作柜數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的萬用表（使用）電氣操作柜發貨期為參考值，如您需要了解萬用表（使用）電氣操作柜的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對萬用表（使用）電氣操作柜有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關萬用表（使用）電氣操作柜的技術咨詢。
