MY-522A機械裝配技能綜合實訓平臺
機械裝配技能綜合實訓平臺-依據機械類、機電類中等職業學校相關專業教學標準，緊密結合行業和企業需求而設計，該平臺操作技能對接國家職業標準，貼合企業實際崗位能力要求，平臺可以工業現場的典型任務為實踐項目，以實現項目式教學，便于學生在“做中學、學中做”，具有可操作性和實用性。通過完成機械設備識圖與裝配工藝的編寫，零部件裝配及調整，組合機床、典型機床及機床部件的裝配與調整，裝配質量檢驗和設備的調試、運行與試加工等技能，提高學生綜合職業能力，對中職加工制造類專業機械裝配實訓室建設起到示范和引領作用。

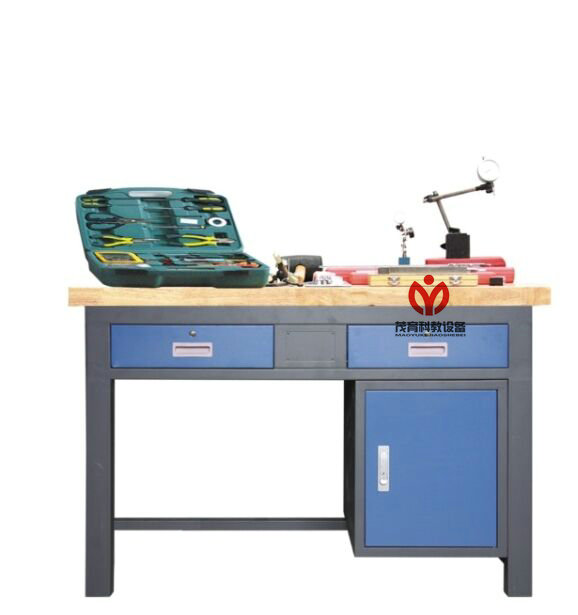

圖片僅供參考，具體以實物為準
二、設備特點：
1、機械裝配技能綜合實訓平臺依據相關國家職業標準、行業標準職業及崗位的技能要求，結合機械裝配技術領域的特點，能讓學生在較為真實的環境中進行訓練，以鍛煉學生的職業能力，提高職業素養。
2、以實際工作任務為載體，根據機械設備的裝配過程及加工過程中的特點劃分工作實施過程，分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
三、技術性能：
1、輸入電源:三相四線（或三相五線）～380V±10% 50Hz
2、平臺容量:＜0.5kVA
3、工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4、微型異步電機:電壓380V，功率90W
5、交流減速電機2臺:1臺額定功率 90W，減速比 1:30 1臺額定功率 40W，減速比 1:3
6、外形尺寸:1100mm×700mm×1150mm（實訓臺）、450mm×700mm×1040mm（操作臺）、900mm×600mm×750mm（操作臺）
7、安全保護:具電流型漏電保護，安全符合國家標準
四、基本配置：
1、裝置基本配置
|
序號 |
名稱 |
型號及規格 |
數量 |
|
1 |
實訓臺 |
實訓臺外形尺寸:1100mm×700mm×1150mm；全鋼結構，桌子下方帶儲存柜，柜子上方和右側帶2個抽屜；底部安裝有4只萬向輪，方便移動和布局。
鑄鐵平板:1100mm×700mm×40mm；
|
1臺 |
|
2 |
電氣控制臺 |
控制臺外形尺寸:450mm×700mm×1040mm；全鋼結構，桌子下方帶儲存柜，柜子上方帶1個抽屜；底部安裝有4只萬向輪，方便移動和布局。
控制面板包括總電源控制及保護、電源指示燈、操作說明、調速器、儀器儀表等�？煽刂普麄�實訓平臺的動力源部分。
|
1臺 |
|
3 |
錐齒輪減速器 |
主要配置由:特形箱體、同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等。 |
1套 |
|
4 |
聯軸器 |
主要配置由:彈性連接聯軸器、硬連接聯軸器、萬向節、鍵、軸、軸承、支座、端蓋等。 |
1套 |
|
5 |
牙嵌離合器 |
主要配置由: 錐齒輪、彈性連接聯軸器、離合器總成、傳動軸、鍵、軸、軸承、支座、端蓋等。 |
1套 |
|
6 |
蝸輪蝸桿機構 |
主要配置由:軸承座、圓錐軸承、角接觸軸承、鎖緊螺母、蝸輪、蝸桿、軸承、蝸桿軸、卸荷式裝置、間隔套、鍵、端蓋等。 |
1套 |
|
7 |
偏心夾緊裝置 |
主要配置由:安裝盤、偏心輪、燕尾底座、壓板、彈簧、手柄、V形滑塊、圓形導軌等。 |
1套 |
|
8 |
凸輪進給機構 |
主要配置由:鉆夾頭、電動機、聯軸器、圓柱凸輪機構、軸承座、直線導軌副、錐齒輪機構、L形滑動板、調節機構、支架、軸、端蓋、鍵等。 |
1套 |
|
9 |
沖壓機構 |
主要配置由:鎖緊裝置、剎車擋塊、手柄體、柄桿、滑塊、曲軸、對開軸瓦、連桿、六角凸輪、離合器、耐磨滾珠、球頭連桿套件、直線導軌、沖模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等。 |
1套 |
|
10 |
凸輪控制器 |
主要配置由:錐齒輪、軸、角接觸軸承、鎖緊螺母、盤形凸輪、鍵、擋圈等。 |
|
|
11 |
偏心輪擺桿機構 |
主要配置由: 偏心輪機構、移動凸輪、齒輪齒條、滑板、曲柄擺桿、連桿、曲柄、傳動軸、軸承座、軸承、連桿調節機構等。 |
1套 |
|
12 |
配件 |
使用說明書、備用螺絲、調節手柄、防銹油、零件盒及清洗油槽等。 |
1套 |
2.工具、量具配置
|
序號 |
名稱 |
型號及規格 |
數量 |
|
1 |
臺虎鉗 |
150 |
1臺 |
|
2 |
劃線平板 |
300×300 |
1塊 |
|
3 |
紫銅棒 |
一頭Φ18一頭Φ14×250mm和φ30各1根 |
2根 |
|
4 |
外卡簧鉗 |
直嘴7寸、彎嘴7寸 |
各1把 |
|
5 |
絞杠 |
M3～M12(1/16〞～1/2〞) |
1把 |
|
6 |
扳手 |
呆扳手14-17，開口梅花組合扳手7、17，內六角扳手，活動扳手150mm、250mm，圓螺母扳手M14、M16、M27 |
各1把 |
|
7 |
拉馬 |
150 |
1個 |
|
8 |
榔頭 |
鐵榔頭（1.5磅），橡皮榔頭 |
各1把 |
|
9 |
軸承拆裝套筒 |
6件套 |
1套 |
|
10 |
卡尺 |
游標卡尺:0～300mm，深度游標卡尺:0～200mm |
1把 |
|
11 |
百分表 |
杠桿式百分表：測量范圍:0～0.8mm, 分度值:0.01mm；百分表：測量范圍0～10mm |
1套 |
|
12 |
磁性表座 |
大、小各1個 |
2個 |
|
13 |
通芯一字螺絲刀 |
10〞 |
1把 |
|
14 |
千分尺 |
測量范圍:0～25mm |
1把 |
|
15 |
角尺 |
|
1把 |
|
16 |
鋼直尺 |
500mm |
1把 |
五、實訓項目
項目一 聯軸器模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等的裝配與調整。
項目二 偏心輪擺桿機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行齒輪、齒條、連桿等機構的裝配與調整。
項目三 牙嵌離合器的裝配與調整
根據裝配圖及裝配工藝要求，完成電刷、磁環、活動齒環等的裝配與調整。
項目四 精密蝸輪蝸桿模塊的裝配與調整
根據裝配圖及裝配工藝要求，完成蝸輪蝸桿、箱體、安裝盤等的裝配與調整。
項目五 偏心夾緊裝置模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行偏心輪、燕尾底座、壓板、彈簧、V形滑塊的裝配與調整。
項目六 錐齒輪減速器模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等的裝配與調整。
項目七 凸輪進給機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行鉆夾頭、電動機、聯軸器、圓柱凸輪、軸承座、直線導軌副、錐齒輪、L形滑動板、調節機構等的裝配與調整。
項目八 沖壓機構模塊的裝配與調整
根據裝配圖及裝配工藝要求，進行鎖緊裝置、剎車擋塊、手柄體、柄桿、滑塊、曲軸、對開軸瓦、連桿、六角凸輪、離合器、耐磨滾珠、球頭連桿套件、直線導軌、沖模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等的裝配與調整。
項目九 機械部件的整機裝配與精度調整
根據機械設備的功能要求，將各部件按照裝配要求和裝配精度，完成整機裝配，并達到精度檢測。
項目十 機械設備的調試、運行及試加工
調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
友情提示：
1、設備驗收：各采購單位收貨時請檢查機械裝配技能綜合實訓平臺的貨品外觀，核實機械裝配技能綜合實訓平臺的數量及配件，拒收處于受損狀態的機械裝配技能綜合實訓平臺；
2、設備質保：茂育將為各采購單位提供機械裝配技能綜合實訓平臺產品說明書內的質保條件和質保期，在質保范圍內提供對機械裝配技能綜合實訓平臺的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>機械裝配技能綜合實訓平臺選型錯誤或購買數量錯誤，造成機械裝配技能綜合實訓平臺的退換貨要求，將不被接受；
4、設備貨期：機械裝配技能綜合實訓平臺的發貨期為參考值，如您需要了解機械裝配技能綜合實訓平臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對機械裝配技能綜合實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關機械裝配技能綜合實訓平臺的技術咨詢。
