| 分 項 | 說 明 | |||
| 裝置功能 |
1、觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。 2、測量在不同流型下的對流傳熱系數及蒸汽的干度。 1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 |
|||
| 設計參數 | 傳熱系數：1000-5000 ( w/m.2.oC)。液體流量：4~40L/h、常壓操作。 | |||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 2、電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |

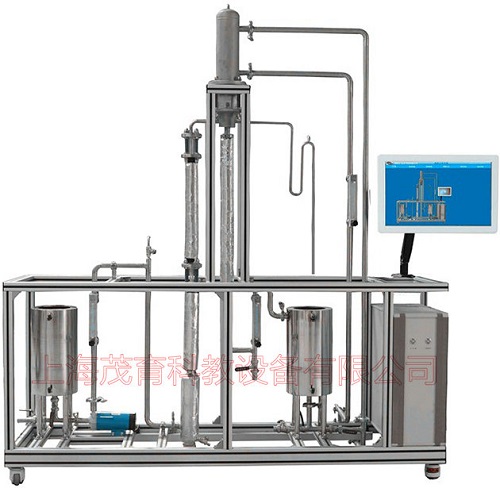

1、304不銹鋼預熱釜：功率2.0KW，可調，帶保溫層。 2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。 玻璃觀測段 長度100mm高硼硅玻璃視窗。 3、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。 4、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2 。 5、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。 6、LZB-10轉子流量計：流量范圍6～60L/h 。 7、不銹鋼離心泵 1臺。 8、不銹鋼水箱 1臺。 9、冷卻水出口溫度 1支。 10、主體溫度、壁面溫度熱電偶3支。 11、宇電AI702M多路數字溫度顯示儀。 12、宇電AI518溫度控制儀（帶手動功能）。 13、304不銹鋼儀表柜：測控、電器設備在實驗架上。 14、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 15、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 16、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。 17、高品質鋁合金型材框架，無焊接點，安裝拆卸方便，帶腳輪及禁錮腳 1500*500*2000mm(長×寬×高) |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀 | 無 | |
| 預熱溫度 | Pt100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查數字型單管升膜蒸發實驗裝置的貨品外觀，核實數字型單管升膜蒸發實驗裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數字型單管升膜蒸發實驗裝置使用說明書和質保期，在質保范圍內提供對數字型單管升膜蒸發實驗裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)字型單管升膜蒸發實驗裝置選型錯誤或數字型單管升膜蒸發實驗裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對數字型單管升膜蒸發實驗裝置的發貨期為參考值，如您需要了解數字型單管升膜蒸發實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數字型單管升膜蒸發實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數字型單管升膜蒸發實驗裝置的技術咨詢；
